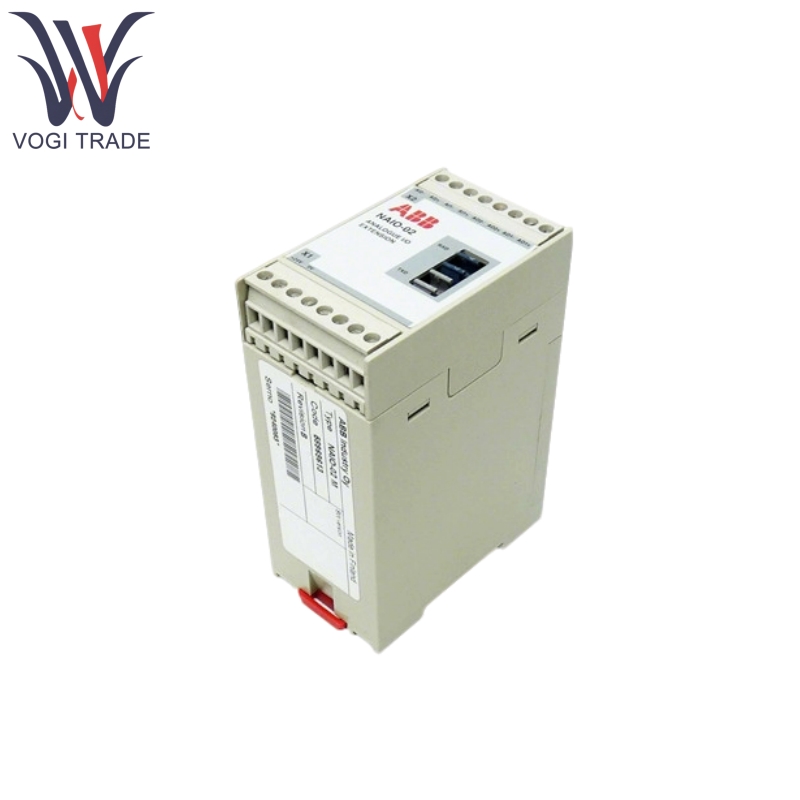

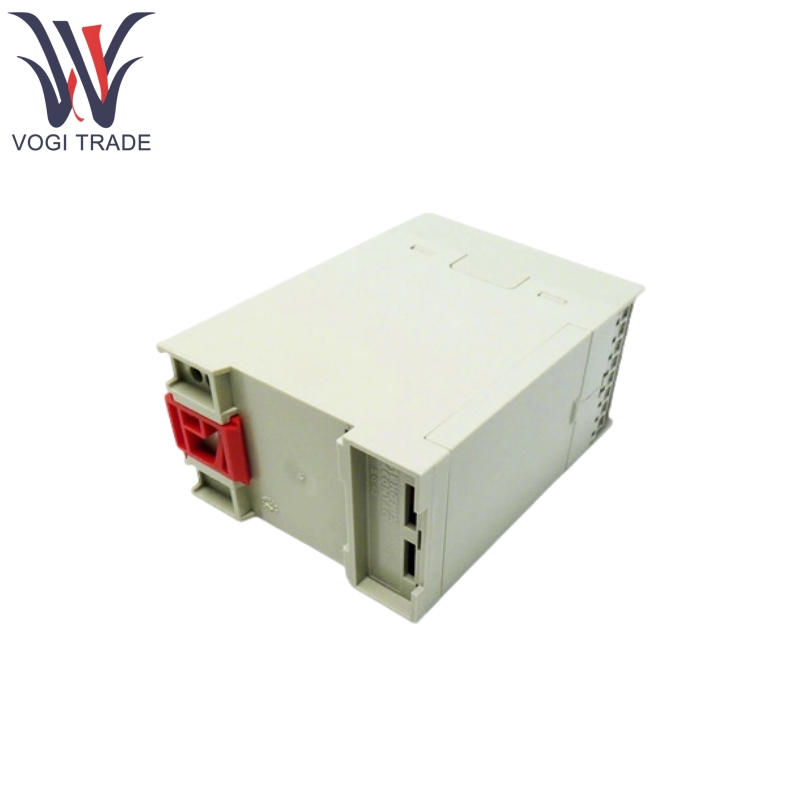

مارک: ABBتوضیحات: آنالوگ I/O ماژول پسوندشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB NAIO-02 در درجه اول برای گسترش قابلیت های ورودی/خروجی آنالوگ سیستم استفاده می شود. عملکرد اصلی آن ارائه ورودی های آنالوگ دو قطبی با دقت بالا و خروجی های آنالوگ یک قطبی است. این ارتباط با ایستگاه اصلی درایو فرکانس متغیر از طریق پیوند فیبر نوری DDCS ارتباط برقرار می کند تا امکان دستیابی به سیگنال های آنالوگ خارجی و کنترل آنالوگ محرک ها را فراهم کند.
| ساخت |
ابهام |
| شماره مدل |
NAIO-02 |
| شماره سفارش |
Naio-02a |
| کاتالوگ |
CS 600 |
| کشور مبداء |
سوئیس |
| کد HS |
8538900000 |
| بعد |
12*8*6cm |
| وزن |
0.2 کیلوگرم |
ویژگی های محصول
ABB NAIO-02 از سیگنالهای دو قطبی ثابت ، از جمله سیگنال های جریان 20 میلی آمپر ± (4) ، سیگنال های ولتاژ 10 ولت ± 0 (2) ~ (2) و سیگنال های ولتاژ 2 ولت ± 0 ، پشتیبانی می کند و الزامات مربوط به دستیابی به سیگنال آنالوگ را در هر دو جهت مثبت و منفی برآورده می کند.
ABB NAIO-02 دو کانال 0 (4) تا 20 میلی آمپر خروجی جریان را فراهم می کند ، قادر به رانندگی محرک های خارجی (مانند دریچه ها یا دریچه های کنترل سرعت) ، با مقاومت بار 700 Ω.
ورودی ABB Naio-02 از بیت های داده 11 بیتی + 1 بیتی علامت بیت تبدیل A/D (حالت دو قطبی) استفاده می کند ، و خروجی تبدیل 12 بیتی D/A است ، با دقت 0.5 ± از مقیاس کامل (در 25 درجه سانتیگراد) و اطمینان از صحت کسب و کنترل سیگنال.
ABB NAIO-02 می تواند از طریق پیوند فیبر نوری به صفحه NAMC درایو فرکانس متغیر ACS 600 متصل شود و از نرخ انتقال 1 مگابیت در ثانیه پشتیبانی کند. این مرکز به عنوان یک ایستگاه برده در شبکه حلقه DDCS عمل می کند ، با داده های دوره ای توسط ایستگاه اصلی (NAMC).
ورودی ها ، خروجی ها ، منبع تغذیه و زمین با جداسازی (ولتاژ تست: 1.5 کیلو ولت AC/1 دقیقه) طراحی شده است و مقاومت شدیدی در برابر تداخل الکترومغناطیسی و مناسب بودن برای محیط های صنعتی با سطح سر و صدای بالا دارد.
ABB NAIO-02 را می توان با یک شماره گره منحصر به فرد (0-127) از طریق سوئیچ DIP 7 بیتی پیکربندی کرد و از ارتباط بدون درگیری با سایر ماژول ها در شبکه حلقه DDCS اطمینان حاصل کرد.
کاربرد محصول
ABB NAIO-02 را می توان در خطوط تولید صنعتی ، سیستم های پمپ و فن ، تجهیزات جرثقیل ، کنترل فرآیند و سایر زمینه ها استفاده کرد.
خطوط تولید صنعتی:
رابط آنالوگ درایو فرکانس متغیر ACS 600 را برای جمع آوری پارامترهای فرآیند مانند دما و فشار از خط تولید و سیگنال های کنترل خروجی گسترش دهید تا سرعت کمربند نقاله یا وضعیت عملیاتی تجهیزات را تنظیم کنید.
سیستم های پمپ و فن:
فشار/جریان خط لوله را از طریق ورودی های آنالوگ و سیگنال های خروجی برای کنترل سرعت پمپ ها یا فن ها برای دستیابی به تنظیم حلقه بسته کنترل کنید.
تجهیزات جرثقیل:
در رابطه با درایو جرثقیل ACS 600 ، سیگنال های آنالوگ را از سنسورهای بار ، سیگنال های کنترل خروجی جمع آوری کنید تا سرعت بلند کردن را تنظیم کنید و از عملکرد ایمن اطمینان حاصل کنید.
کنترل فرآیند:
در برنامه های شیمیایی و متالورژی ، جمع آوری و کنترل پارامترهای آنالوگ مانند سطح مایع و غلظت را گسترش داده و با درایو فرکانس متغیر برای دستیابی به تنظیم دقیق فرآیند همکاری کنید.
پارامتر محصول
موارد زیر جزئیات ماژول پسوند I/O آنالوگ I/O آنالوگ I/O است.
| دسته |
پارامترهای دقیق |
| منبع تغذیه |
ولتاژ عملیاتی: 24 ولت DC ± 10 ٪ مصرف فعلی: 160 میلی آمپر (منبع تغذیه 24 ولت خارجی مورد نیاز) |
| ورودی قیاسی |
- انواع سیگنال: 0 ± (4) ~ 20mA (جریان) ، 0 ± (2) ~ 10 ولت (ولتاژ) ، ± 2 ولت (ولتاژ) - امپدانس ورودی: 100Ω (جریان) ، 200kΩ (ولتاژ) - دقت: 0.5 ± مقیاس کامل (در 25 ℃) ضریب دما: 100 pppm/℃ - زمان فیلتر سخت افزار: تقریباً 20ms |
| خروجی قیاسی |
- نوع سیگنال: 0 (4) ~ 20mA (جریان) - حداکثر مقاومت بار: 700Ω - دقت: 0.5 ± مقیاس کامل (در 25 ℃) ضریب دما: 100 pppm/℃ - جداسازی: جدا شده از منبع تغذیه و زمین (1.5 کیلو ولت AC به مدت 1 دقیقه) |
| رابط ارتباطی |
- نوع پیوند: پیوند فیبر نوری DDCS (هسته پلاستیکی ، قطر 1 میلی متر) - نرخ انتقال: 1Mbit/s - حداکثر فاصله: 10 متر (بین دو ایستگاه) - توپولوژی: شبکه حلقه (به عنوان یک ایستگاه برده ، کنترل شده توسط ایستگاه اصلی NAMC) |
| سازگاری محیطی |
- کلاس حفاظت: IP20 (ضد گرد و غبار ، برای استفاده داخلی) - دمای کار: 50 ~ 50 - دمای ذخیره: -40 ~ 70 - رطوبت نسبی: 95 ~ 5 ٪ (بدون تراکم) |
| خصوصیات مکانیکی |
- لرزش: حداکثر 0.3 میلی متر (2 ~ 9Hz) ، 1m/s² (9 ~ 200 هرتز) -شوک: 100m/s² (11ms ، IEC 68-2-29) |
