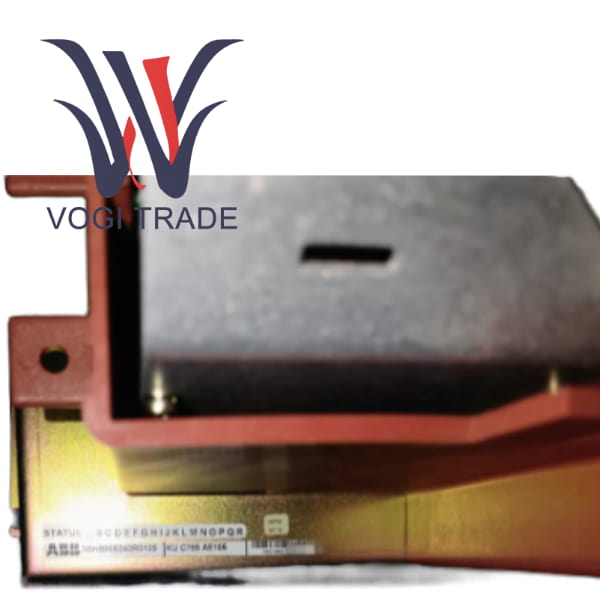

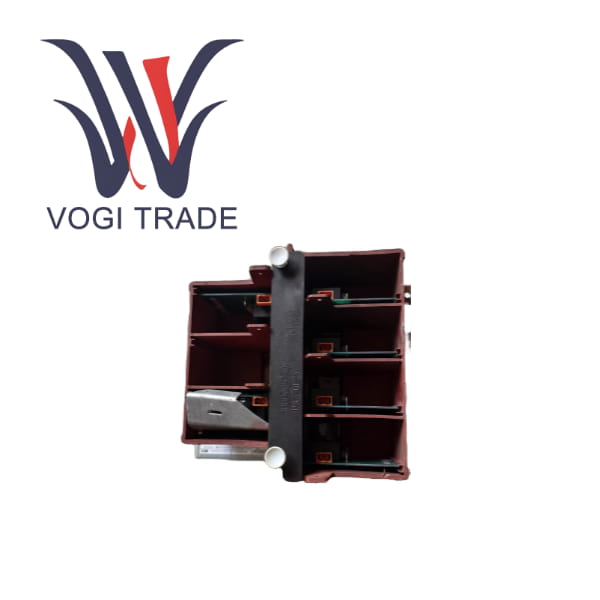

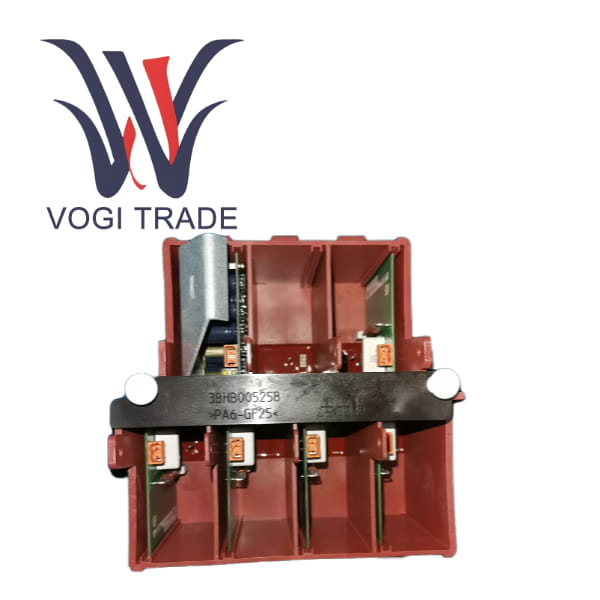

ABB 3BHB005243R0105

بررسی اجمالی محصول

ABB KUC755AE105 یک واحد پردازش مرکزی اختصاصی با کارایی بالا است که توسط ABB برای پلت فرم اینورتر AC 800PEC یا ولتاژ متوسط ​​طراحی شده است. 3BHB005243R0105 هسته "مغز" کل درایو یا سیستم کنترل است که مسئول اجرای الگوریتم های کنترل بلادرنگ، پردازش سیگنال های ورودی/خروجی با سرعت بالا، مدیریت اتوبوس های ارتباطی داخلی و تعامل با سیستم سطح بالا است. این برد معمولاً در داخل کابینت کنترل اصلی یا واحد قدرت تجهیزات درایو نصب می‌شود و از طریق اتوبوس‌های backplane یا کابل‌های اختصاصی با سایر ماژول‌های کاربردی ارتباط نزدیک دارد و یک سیستم کنترل بسیار یکپارچه و پاسخگو را تشکیل می‌دهد. پایداری و قابلیت اطمینان مستقیماً کارایی عملیاتی و ایمنی کل تجهیزات درایو و حتی خط تولید را تعیین می کند.

ویژگی های عملکرد محصول

قابلیت کنترل در زمان واقعی قوی

توانایی اجرای الگوریتم های پیچیده کنترل موتور در سیکل های میکروثانیه پاسخ دقیق و سریع سرعت و گشتاور موتور را تضمین می کند.

معماری سیستم بسیار قابل اعتماد

تایمر Watchdog، بررسی اضافی و مفهوم طراحی Fail-Safe برای اطمینان از عملکرد مداوم و پایدار حتی در محیط‌های سخت الکترومغناطیسی صنعتی استفاده می‌شود.

ارتباط و ادغام انعطاف پذیر

به عنوان مرکز ارتباطی سیستم، 3BHB005243R0105 می‌تواند دستگاه‌های میدانی، سیستم‌های نظارتی سطح بالا و شبکه‌های اطلاعاتی سطح سازمانی را به‌طور یکپارچه به هم متصل کند و به داده‌های شفاف و دیجیتالی کردن کارخانه دست یابد.

عملکردهای تشخیصی و نگهداری غنی

نشانگر وضعیت LED داخلی می تواند به طور مستقیم منبع تغذیه، عملکرد، ارتباط و وضعیت خطا را نمایش دهد. از طریق نرم‌افزار مهندسی ABB، مهندسان می‌توانند تشخیص آنلاین، ارتقاء سیستم‌افزار، پشتیبان‌گیری و بازیابی پارامترها را انجام دهند و کار تعمیر و نگهداری را تا حد زیادی تسهیل کنند.

پردازش منطق ایمنی تخصصی

برخی از نسخه‌ها ممکن است عملکردهای مرتبط با ایمنی را ادغام کنند که می‌توانند سیگنال‌های دکمه‌های توقف اضطراری، سوئیچ‌های درب ایمنی، و غیره را پردازش کنند و در صورت لزوم خاموش شدن ایمنی را فعال کنند و استانداردهای ایمنی عملکردی IEC 61508 SIL2/3 را رعایت کنند.

استفاده از مورد

خاموش شدن غیرمنتظره و بازیابی سریع کمپرسور اتیلن در یک کارخانه بزرگ شیمیایی

در یک پایگاه تولید اتیلن در کلاس جهانی، کمپرسور گاز کراکینگ هسته توسط یک مبدل فرکانس ولتاژ متوسط ​​ABB چند مگاواتی هدایت می شود که توسط واحد کنترل KUC755AE105 کنترل می شود. یک شب، خط تولید به طور ناگهانی زنگ خطر را به صدا درآورد که باعث شد کمپرسور به طور فوری خاموش شود. کل واحد کراکینگ با خطر خاموش شدن کامل، با ضرر تا چند میلیون دلار در ساعت مواجه شد.

پس از دریافت زنگ هشدار، شیائو لی، مهندس ارشد ابزار دقیق، به سرعت به محل حادثه شتافت. او ابتدا اطلاعات آلارم را از طریق سیستم DCS بررسی کرد و در ابتدا تشخیص داد که "عیب ارتباط واحد کنترل" است. او بلافاصله کارت برد اصلی و لپ تاپ یدکی 3BHB005243R0105 را به اتاق مبدل فرکانس برد.

شیائو لی پس از رعایت دقیق رویه‌های ایمنی LOTO و تأیید خاموش بودن کامل سیستم، کابینت کنترل را باز کرد. او متوجه شد که چراغ سبز RUN در KUC755AE105 روشن نیست، در حالی که چراغ قرمز ERRO چشمک می زند. او بر اساس سال‌ها تجربه‌اش، قضاوت کرد که گهگاه خرابی در تراشه ارتباطی یا سیستم عامل برد کنترل وجود دارد.

او به سرعت کارت برد قدیمی را از برق جدا کرد و آن را با یک KUC755AE105 کاملاً جدید جایگزین کرد. سپس از لپ تاپ برای اتصال به کارت برد جدید از طریق پورت اترنت استفاده کرد و نرم افزار ABB Automation Builder را راه اندازی کرد. آخرین فایل پشتیبان پارامتر دستگاه را از سرور دانلود و با یک کلیک در واحد کنترل جدید دانلود کرد. کل فرآیند کمتر از 20 دقیقه طول کشید.

پس از روشن شدن مجدد، مبدل فرکانس خود چک را پشت سر گذاشت و ارتباط با DCS برقرار شد. کمپرسور به آرامی شروع به کار کرد و خط تولید در کمترین زمان به کار عادی خود ادامه داد. این تعمیر سریع موفق نه تنها از ضررهای اقتصادی هنگفت جلوگیری کرد، بلکه اهمیت فوق العاده داشتن تجهیزات اصلی و مهارت های تعمیر و نگهداری حرفه ای را در تضمین تولید ایمن مستمر کارخانه های شیمیایی مدرن نشان داد.

راهنمای نصب

هشدار مهم

این عملیات شامل کابینت های کنترل پرانرژی و تجهیزات الکترونیکی دقیق است. باید توسط متخصصان آموزش دیده و دارای گواهینامه انجام شود و تمام مقررات ایمنی الکتریکی مربوطه باید به شدت رعایت شود.

آماده سازی

مستندات را دریافت کرده و راهنمای سخت افزار و آخرین فایل پشتیبان پارامتر را برای تجهیزات آماده کنید.

ابزار بند مچ ضد الکتریسیته ساکن، پیچ گوشتی فیلیپس، لپ تاپ را آماده کنید.

جداسازی ایمنی روش LOTO را برای تجهیزات درایو انجام دهید، تمام منابع تغذیه کنترل را قطع کنید و تأیید کنید که ولتاژ باقیمانده وجود ندارد.
