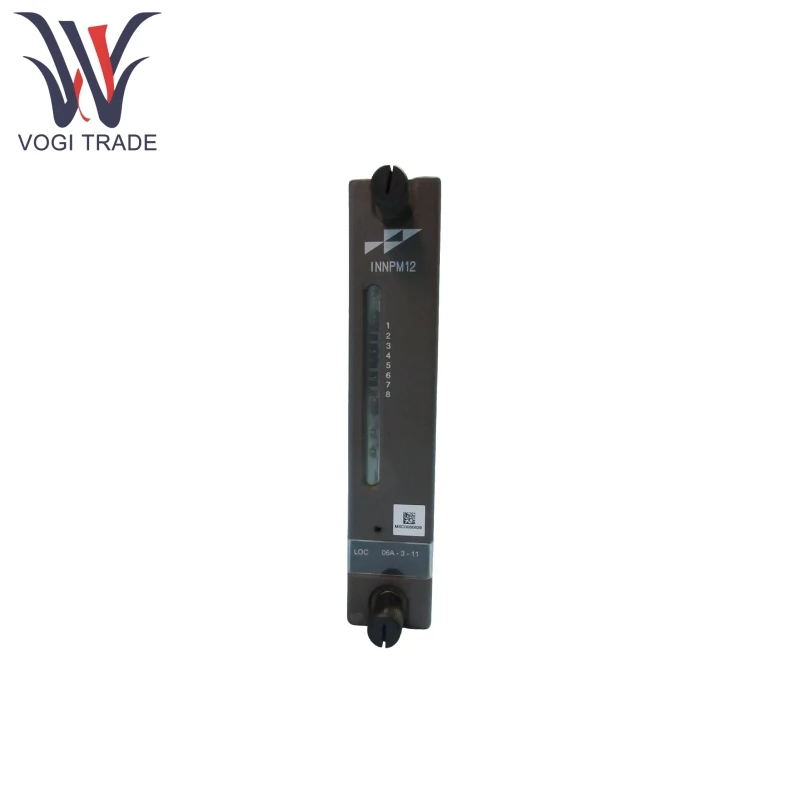

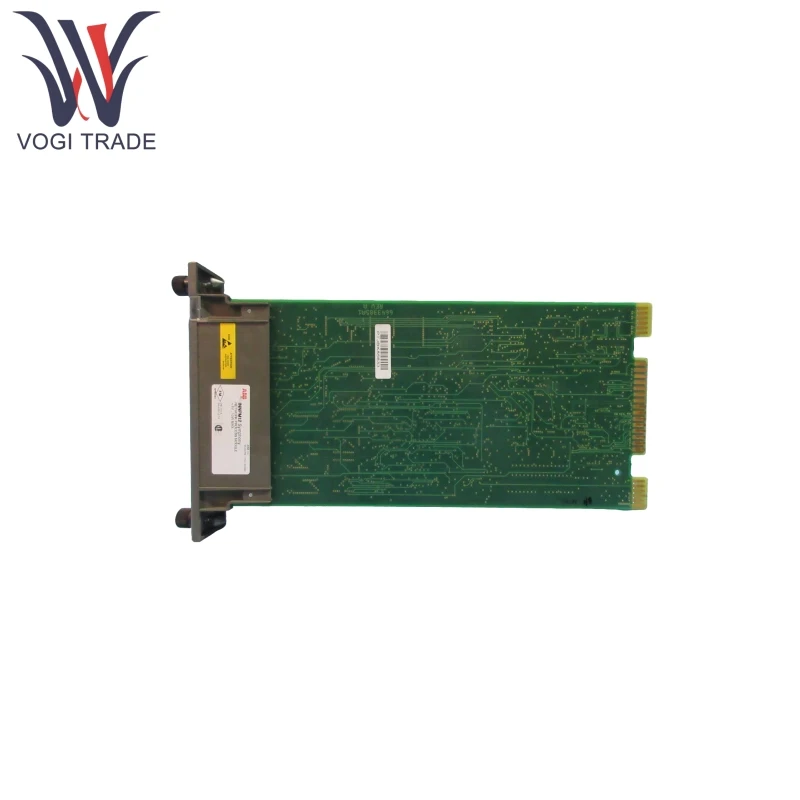

ABB InnPM12

ویژگی های محصول

ABB InnPM12 به عنوان پلی بین CNET و Controlway عمل می کند و تعامل داده ها بین واحد کنترل هارمونی و شبکه CNET را امکان پذیر می کند. این پشتیبانی از انتقال مقادیر ورودی در سایت ، وضعیت و پارامترهای پیکربندی و همچنین پذیرش و بازخورد دستورات کنترل پشتیبانی می کند.

ABB InnPM12 از طراحی با قابلیت اطمینان بالا پشتیبانی می کند و باید در رابطه با ماژول های innis01 کاربردی استفاده شود (یک پیکربندی کامل اضافی شامل 2 ماژول Innis01 + 2 InnPM12 است). ماژول InnPM12 ثانویه به طور مداوم ماژول اصلی را از طریق کابل روبان مستقیم نظارت می کند. در صورت خرابی ماژول اولیه ، برای اطمینان از ارتباط بدون وقفه ، به طور خودکار به ماژول ثانویه تغییر می یابد.

ABB InnPM12 پایگاه داده واحد کنترل هارمونی را حفظ می کند ، و هماهنگی تبادل اطلاعات بین کنترلر و ماژول رابط شبکه برای اطمینان از یکپارچگی داده ها.

محصول با استفاده از اصل

ABB InnPM12 یک طرف به ماژول رابط شبکه Innis01 متصل می شود ، که به شبکه کنترل پر سرعت CNET متصل می شود.

ABB InnPM12 طرف دیگر به اتوبوس Controlway متصل است و ارتباط با کنترلر راک هارمونی و دستگاه های ورودی/خروجی (I/O) را امکان پذیر می کند.

ABB InnPM12 به عنوان یک دروازه میانی عمل می کند ، و داده های میدانی جمع آوری شده توسط کنترلر از طریق CNET را به HSI یا رایانه منتقل می کند ، ضمن دریافت دستورات کنترل از HSI و انتقال آنها به کنترلر ، در نتیجه فرآیند حلقه بسته نظارت و کنترل فرآیند را تکمیل می کند.

کاربرد محصول

ABB InnPM12 می تواند در سناریوهای کنترل فرآیند صنعتی مانند مهندسی شیمی ، تولید برق و تولید استفاده شود که در آن تعامل داده ها بین واحدهای کنترل و شبکه مرکزی به دست می آید.

ABB InnPM12 می تواند در فرآیندهای بحرانی مورد استفاده قرار گیرد که نیاز به قابلیت اطمینان بالا و طراحی اضافی دارند تا اطمینان حاصل شود که هیچ داده ای از بین نرود یا کنترل در صورت وقفه در ارتباط از بین نرود.

ABB InnPM12 برای دستیابی به همگام سازی زمان در سطح گیاه و نظارت بر داده های متمرکز در سیستم های کنترل بزرگ باید از طریق CNET پیاده سازی شود.
