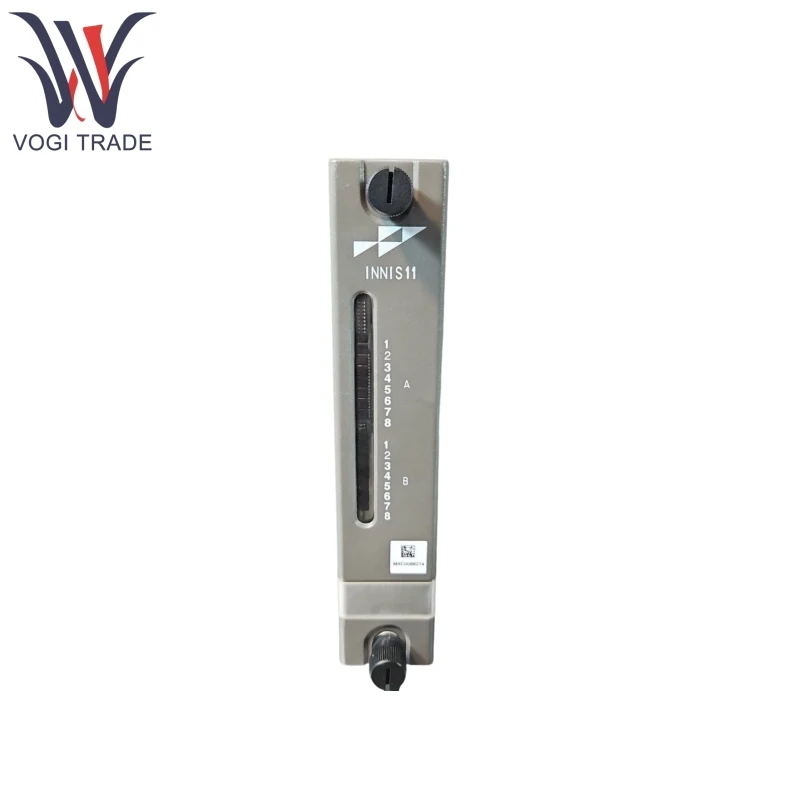

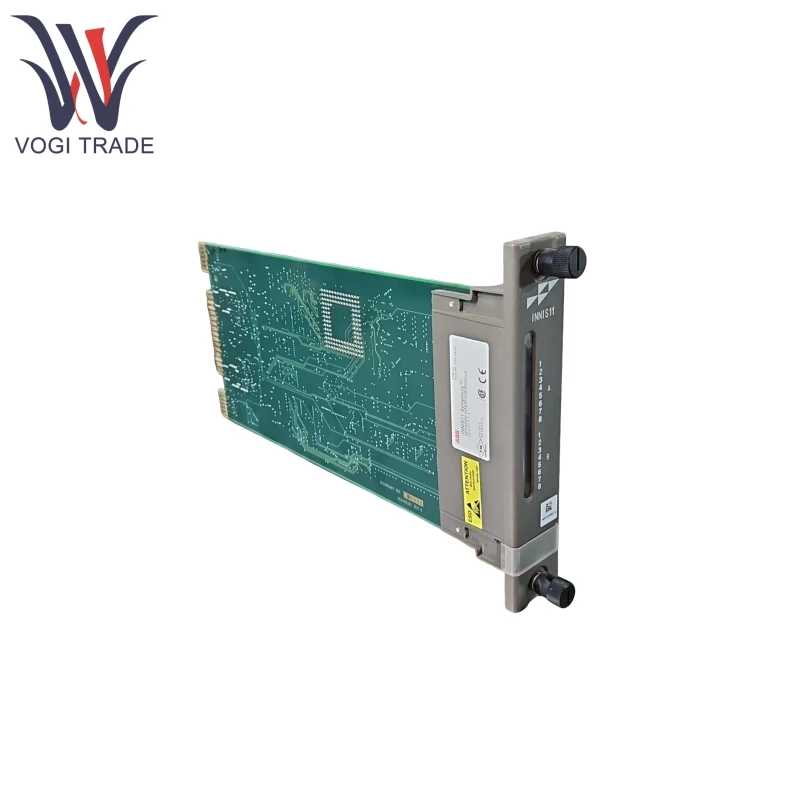

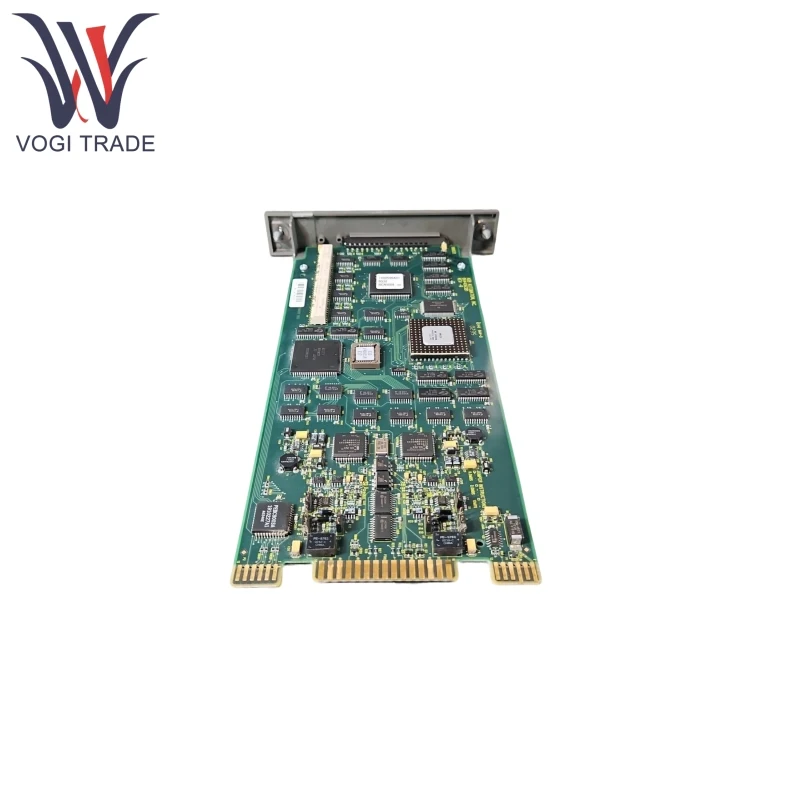

مارک: ABBتوضیحات: ماژول برده رابط شبکهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB Innis11 به عنوان یک پل ارتباطی دو طرفه بین واحد کنترل فرآیند و شبکه Infi-Net فعالیت می کند. در هسته اصلی آن ، این یک مبدل پروتکل هوشمند است که باعث می شود تبدیل یکپارچه بین پروتکل های مختلف ارتباطی از طریق یک لایه انتزاع سخت افزاری ، پشتیبانی از پشته های پروتکل صنعتی مانند اترنت/IP ، Modbus TCP/IP و PROFINET باشد.
| ساخت |
ابهام |
| شماره مدل |
عکسبرداری |
| شماره سفارش |
عکسبرداری |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
34*18*6cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
نرخ پایه ABB Innis11 10 مگابیت در ثانیه (شبکه کنترل)/2 Mbps (اتوبوس ماژول) است و از 1 GBPS ارتباط فیبر نوری پشتیبانی می کند (به مبدل فیبر نوری خارجی نیاز دارد).
توان داده ABB Innis11 3000 امتیاز/دوم به روزرسانی داده های زمان واقعی است ، با تأخیر در تبدیل پروتکل <5 ms (مقدار معمولی) و یک معماری حافظه 208 کیلوبایت رم (ذخیره داده) + 64 KB ROM (ذخیره سازی سیستم عامل).
ABB Innis11 از 1500 امتیاز SOE (دنباله وقایع) ، 256 محرک پیچیده (هر کدام با 16 عمل) پشتیبانی می کند ، و دارای یک مکانیسم تأیید دوگانه از بررسی افزونگی چرخه CRC-16 + بررسی برابری است.
ABB Innis11 می تواند دمای ماژول ، ولتاژ و وضعیت ارتباطی را در زمان واقعی کنترل کند و از خرابی تک ماژول بدون تأثیرگذاری بر عملکرد گره های دیگر پشتیبانی می کند.
محصول با استفاده از اصل
ABB Innis11 می تواند یک واحد رابط ارتباطی دوگانه با ماژول پردازش شبکه InnPM11 را تشکیل دهد ، و یک معماری کارشناسی ارشد-برده را اتخاذ کند:
InnPM11 مسئول تجزیه پروتکل و برنامه ریزی داده ها است.
Innis11 انتقال داده های لایه فیزیکی و جداسازی الکتریکی را کنترل می کند.
متصل به ماژول های محلی I/O از طریق اتوبوس Way Way (83.3 Kbps).
ABB Innis11 می تواند دستورات کنترل PCU را در قالب قاب Infi-net قرار دهد و آنها را به ایستگاه اصلی ارسال کند ، داده های شبکه را دریافت کند و آن را به یک قالب سیگنال قابل تشخیص توسط ماژول های محلی I/O تبدیل کند. این همگام سازی ساعت در سطح شبکه ± 1ms از طریق ماژول هماهنگ سازی زمان Intkm01 به دست می آید.
ABB Innis11 از نقشه برداری دو طرفه بین پروتکل های اختصاصی DCS و پروتکل های صنعتی عمومی پشتیبانی می کند ، این یک رابط API را برای کاربران فراهم می کند تا قوانین تبدیل پروتکل سفارشی را تعریف کنند.
کاربرد محصول
ABB Innis11 از کنترل حلقه بسته دمای و فشار راکتور پشتیبانی می کند و با بیش از 2،000 امتیاز با سیستم های DCS سازگار است.
این امکان کنترل هماهنگ واحدهای نیروگاه حرارتی را فراهم می کند و به پاسخ سطح میلی ثانیه به دستورات AGC می رسد.
این نظارت بر پارامترهای محیطی تمیز و مطابق با FDA 21 CFR قسمت 11 الزامات امضا الکترونیکی.
این برنامه از کنترل مشارکتی ربات پشتیبانی می کند ، امکان برنامه ریزی ارتباطات در زمان واقعی و برنامه ریزی سیستم تدارکات در زمان پاک ، دستیابی به دقت موقعیت یابی 10 میلی متر پوند را فراهم می کند.
این امکان کنترل حرکت چند محوره را فراهم می کند ، و از پسوندهای پروتکل EtherCat پشتیبانی می کند.
این کنترل از کنترل دسترسی به انرژی توزیع شده ، مطابق با استاندارد IEC 61850 ، با نظارت متمرکز بر سیستم های UPS برای دستیابی به بهینه سازی در زمان واقعی مقادیر PUE پشتیبانی می کند.
