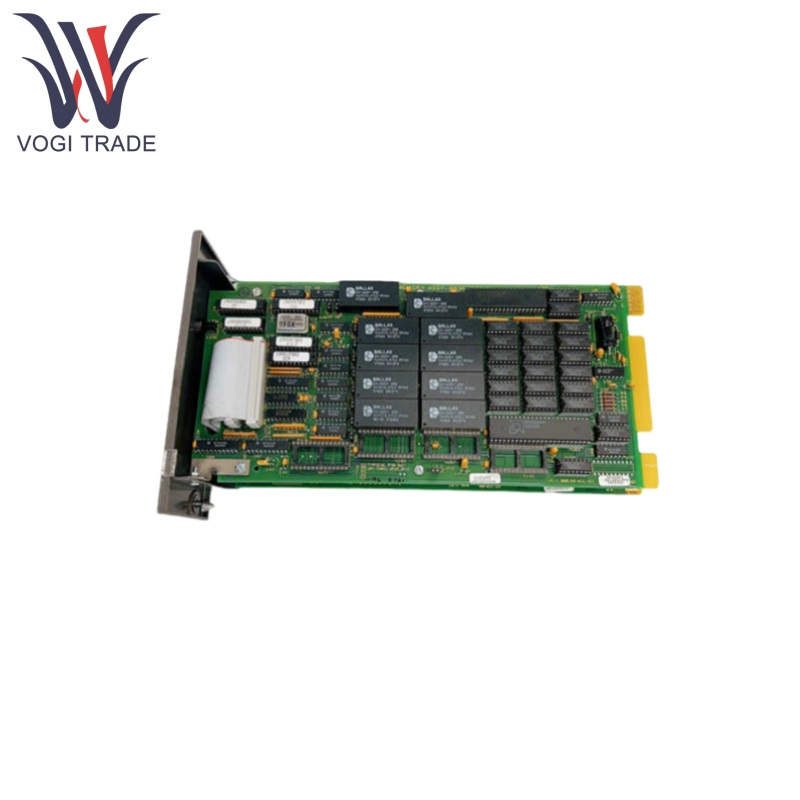

مارک: ABBتوضیحات: ماژول انتقال رایانهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB INICT01 می تواند پروتکل اختصاصی شبکه Infi-NET را به یک پروتکل RS-232 قابل تشخیص رایانه تبدیل کند ، و از تعامل داده های دو طرفه پشتیبانی می کند ، همچنین می تواند داده های دستگاه میدانی را در زمان واقعی به ترمینال نظارت منتقل کند و دستورات کنترل را به شبکه Infi-Net ارسال کند تا کنترل حلقه بسته باشد.
| ساخت |
ابهام |
| شماره مدل |
inict01 |
| شماره سفارش |
inict01 |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
12*12*4cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
کانال های ورودی/خروجی ABB INICT01 دارای جداسازی AC 500 ولت ، به طور موثری در برابر افزایش و تداخل الکترومغناطیسی در محیط های صنعتی.
ABB INICT01 شامل مدارهای حفاظت از ولتاژ/بیش از حد است و از ورودی افزونگی منبع تغذیه دوگانه (10 ± 24 ولت DC) پشتیبانی می کند ، و از عملکرد مداوم در سناریوهای بحرانی اطمینان می دهد.
ABB INICT01 دارای تنظیمات سوئیچ DIP ، با صفحه CPU مجهز به سه مجموعه سوئیچ DIP است که امکان پیکربندی مستقیم پارامترهای ارتباطی مانند نرخ Baud (50-19200 bps) ، بیت برابری و طول بیت داده را بدون مداخله نرم افزار فراهم می کند.
ABB INICT01 دارای 256 کیلوبایت ROM برای ذخیره سازی سیستم عامل ، رم 512 کیلوبایت برای پردازش داده های زمان واقعی و 80KB NVRAM برای حفظ اطلاعات پیکربندی است که در هنگام قطع برق از بین نمی رود.
ABB INICT01 دارای پورت های دوگانه RS-232 است که از ارتباطات کامل دوپلکس پشتیبانی می کند و امکان اتصال همزمان به یک رایانه میزبان و یک کنترل کننده اضافی را فراهم می کند ، با دامنه نرخ Baud 50-19200 bps.
ABB INICT01 از پروتکل های Infi 90 و Modbus RTU پشتیبانی می کند و می تواند برای پشتیبانی از Profibus ، Ethernet/IP و سایر پروتکل ها از طریق یک دروازه گسترش یابد.

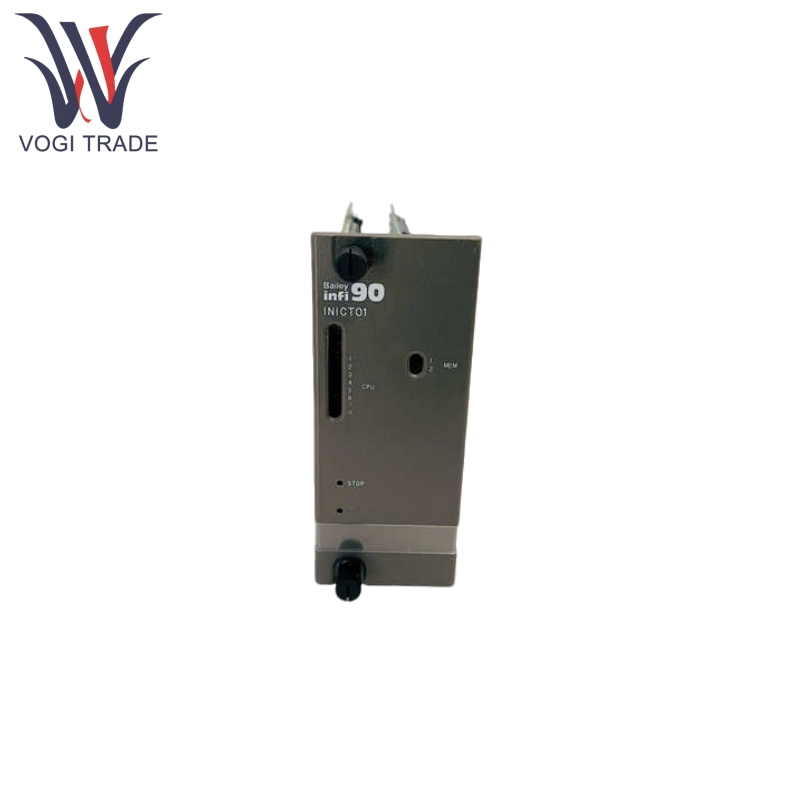

ABB INICT01 هشت شرایط وضعیت ، از جمله قدرت ، ارتباطات و خطا را از طریق LED های مستقل نشان می دهد و می تواند با دکمه توقف پانل جلو برای بومی سازی سریع گسل استفاده شود.
ABB INICT01 از خروجی پورت سریال سیاهههای مربوط به زمان اجرا ، از جمله کدهای خطای ارتباطی ، توان داده ها و سایر اطلاعات تشخیصی پشتیبانی می کند.
محصول با استفاده از اصل
ABB INICT01 پروتکل Infi 90 را از طریق یک تراشه رابط اختصاصی برای استخراج متغیرهای فرآیند ، نقاط تعیین شده و سایر فریم های داده تجزیه می کند.
این می تواند داده های خام را در ASCII سازگار با RS-232 یا باینری ، پشتیبانی از Modbus RTU ، پروتکل های سفارشی و سایر قالب های خروجی محاصره کند.
دستورات کنترل به صورت معکوس از طریق همان مسیر منتقل می شوند و از نوشتن داده های دسته ای و تحریک تک دستگیره پشتیبانی می کنند.
این می تواند از نرم افزار برنامه نویسی ABB AC31GRAF برای تنظیمات پارامتر ماژول ، اشکال زدایی پیوند ارتباطی و تعاریف نقشه برداری داده استفاده کند.
این درایورهای پورت سریال مجازی را برای ویندوز/لینوکس فراهم می کند ، و از وسط ارتباطات صنعتی مانند OPC UA و OPC DA پشتیبانی می کند.
پارامتر محصول
جزئیات زیر برای ماژول انتقال رایانه ABB INICT01 است.
| دسته پارامتری |
مشخصات خاص |
| نیاز قدرت |
24 ولت DC (10 ±) ، مصرف برق 500 مگاوات ≤ قدرت کمکی: +5V DC @ 4.2A ، +15V DC @ 40MA ، -15V DC @ 20MA |
| عملکرد ارتباطی |
نرخ انتقال داده ها: 50-19200bps ، تأخیر 10ms ≤ 10ms ، از حالت ارتباطی ناهمزمان با 9 بیت داده + 1 بیت توقف پشتیبانی می کند |
| سازگاری محیطی |
دمای کار: -20 درجه سانتیگراد 60 درجه سانتیگراد دمای ذخیره سازی: -40 درجه سانتیگراد 85 درجه سانتیگراد رطوبت: 95 ~ 5 ٪ (غیرقانونی) کلاس حفاظت: IP20 |
| خصوصیات I/O |
ورودی دیجیتال: جداسازی فوتوالکتریک 24 ولت خروجی آنالوگ: 4-20mA (0.1 ± FS) خروجی رله: 250 ولت AC / 5A |
