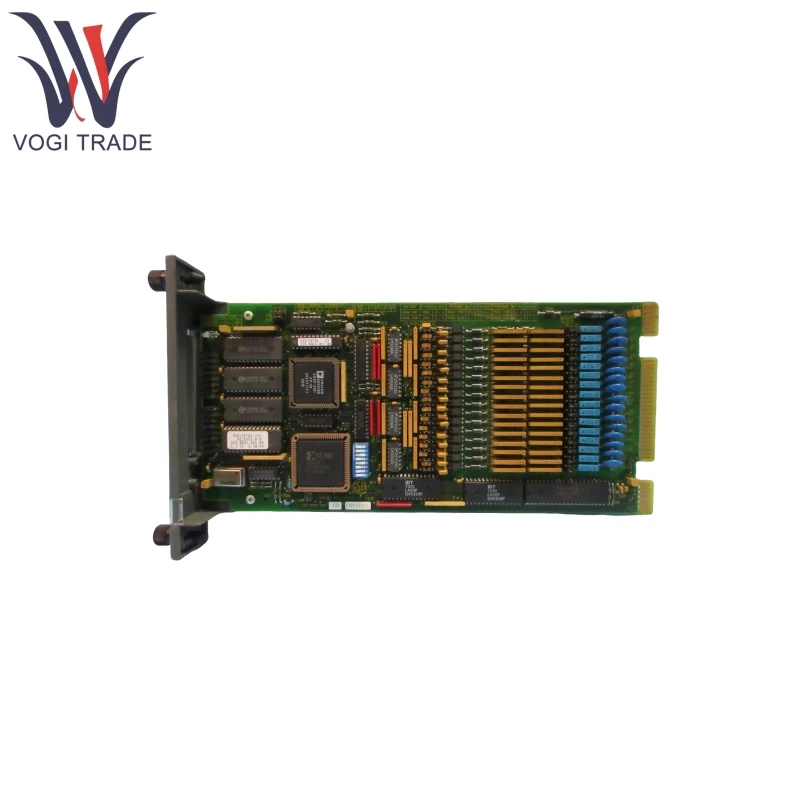

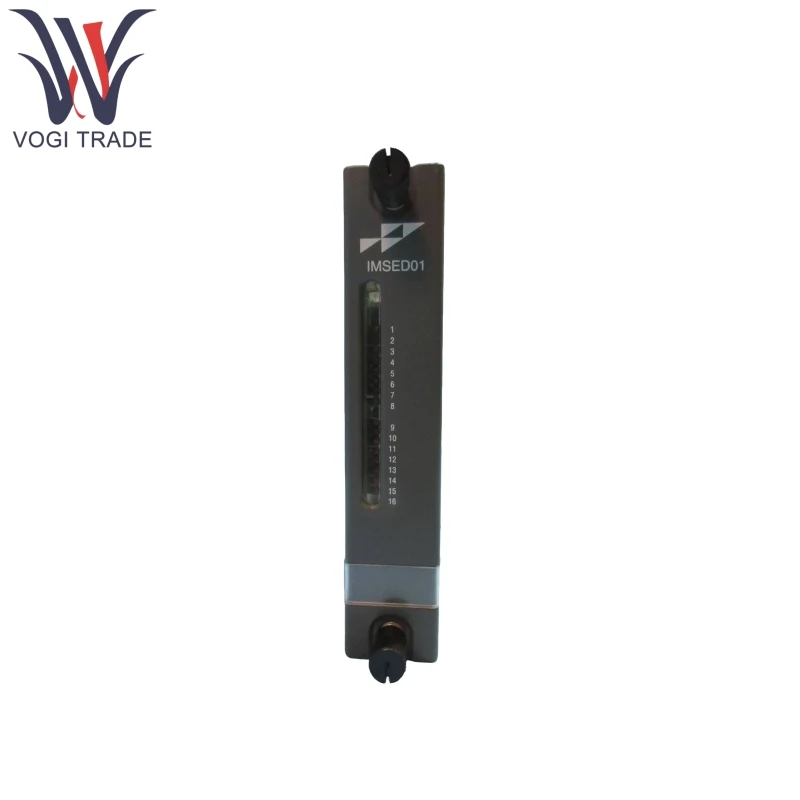

ABB IMSED01

ویژگی های محصول

ABB IMSED01 با تمرکز بر ضبط وقایع انتقال حالت سیگنال ، می تواند تا 16 ورودی میدان دیجیتال را کنترل کند. هر کانال ورودی از جداسازی نوری برای بهبود مقاومت تداخل استفاده می کند.

ABB IMSED01 از ولتاژهای ورودی متعدد پشتیبانی می کند و می تواند به صورت جداگانه به 24VDC (10 ±) ، 48VDC (10 ±) ، 125VDC (10 ±) یا 120VAC (10 ± ، برای فقط منطق کنترل سیستم) برنامه ریزی شود.

ABB IMSED01 از طریق اتوبوس انبساط I/O با کنترلر هارمونی ارتباط برقرار می کند و کنترلر با استفاده از کد عملکرد 242 (رابط رویداد دیجیتال SOE) به آن پیکربندی و دسترسی می یابد.

ABB IMSED01 می تواند با ماژول IMSET01 در همان بخش اتوبوس انبساط I/O همزیستی باشد و از 63 ماژول IMSED01 در رابطه با 1 ماژول IMSET01 پشتیبانی کند.

رویدادهای انتقال وضعیت دیجیتال که جمع آوری می کند در سطح واحد کنترل هارمونی جمع شده و به ماژول اصلی InseM01 برای مدیریت متمرکز ارسال می شود.

محصول با استفاده از اصل

ABB IMSED01 به طور مداوم بر سیگنال های ورودی دیجیتال متصل می شود و رویدادهای انتقال حالت "خاموش" یا "خارج از کشور" را ضبط می کند.

رویدادهای جمع آوری شده با اطلاعاتی از ماژول ABB IMSED01 در سطح HCU جمع می شوند و سپس از طریق اتوبوس انبساط I/O به ماژول اصلی InseM01 ارسال می شوند.

ماژول اصلی InseM01 وقایع را مرتب می کند ، آنها را در یک پایگاه داده داخلی ذخیره می کند و به رابط انسان و ماشین آگاهی می دهد و داده ها را برای تولید گزارش در هنگام برآورده شدن شرایط ماشه منتقل می کند.

ABB IMSED01 برای دستیابی به هماهنگ سازی زمان در سطح سیستم ، به ماژول اصلی هماهنگ سازی زمان Intkm01 در سیستم (از طریق پیوند RS-485) متکی است ، و از صحت زمان بندی های زمانی رویداد اطمینان می دهد.

پارامتر محصول

جزئیات زیر برای دنباله ABB IMSED01 ماژول ورودی دیجیتال است.
