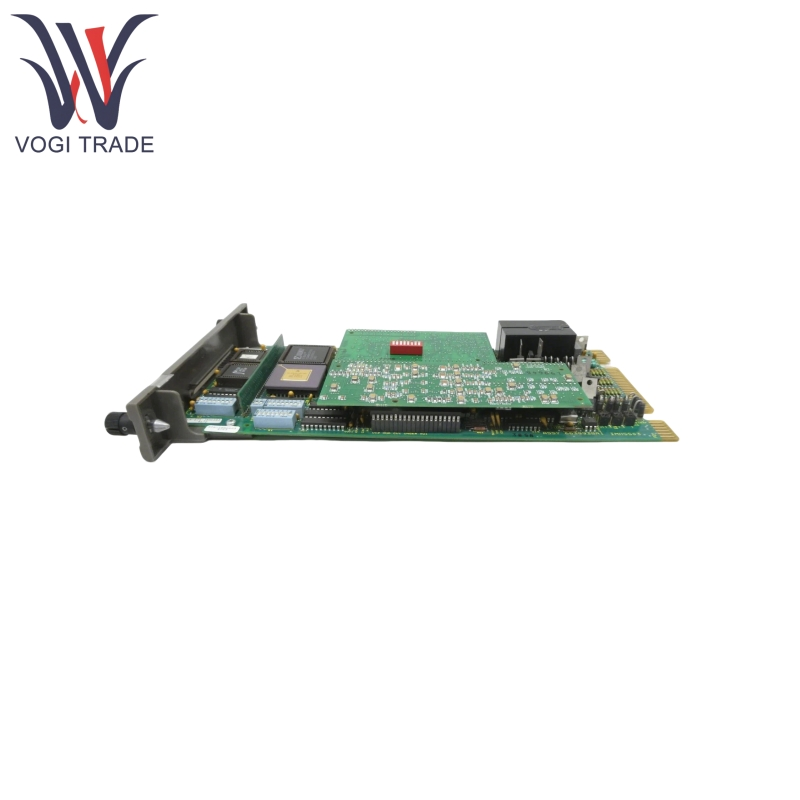

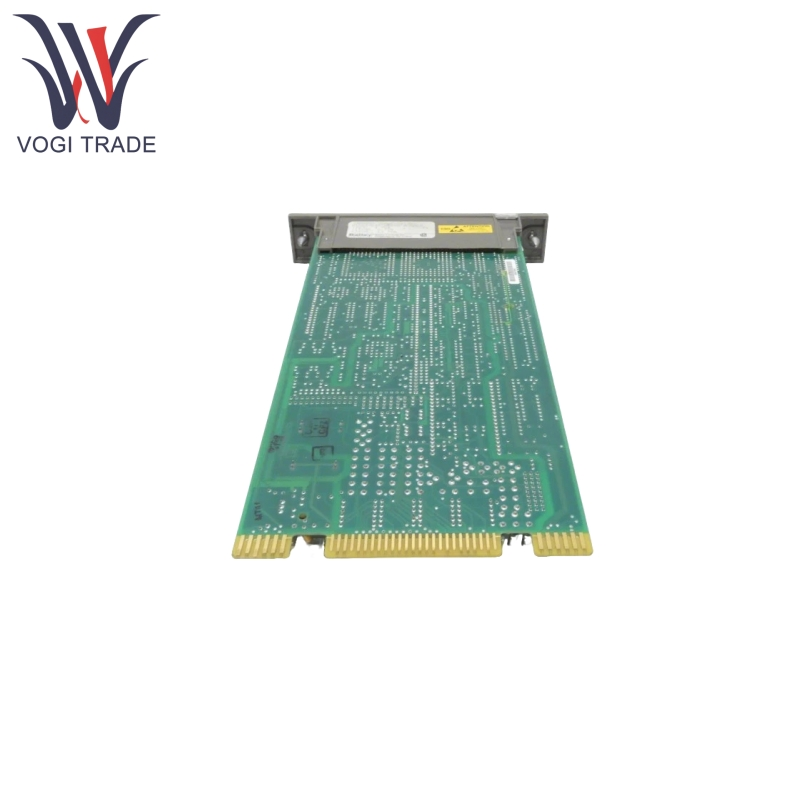

ABB IMHSS03

ویژگی های محصول

ABB IMHSS03 از طریق یک ترانسفورماتور دیفرانسیل متغیر خطی (LVDT) بازخورد موقعیتی را از محرک هیدرولیک بدست می آورد ، آن را با دستور موقعیت ارسال شده توسط MFP مقایسه می کند ، و دریچه سروو یا مبدل I/H را برای دستیابی به کنترل حلقه بسته هدایت می کند ، و اطمینان می دهد که موقعیت شیر ​​دریچه گاز دقیقاً با دستور مطابقت دارد.

ABB IMHSS03 مجهز به مبدل های آنالوگ به دیجیتال و دیجیتال به دیجیتال با وضوح بالا ، افزایش دقت پردازش سیگنال ، بهینه سازی قابلیت های تهویه سیگنال LVDT و بهبود دقت تشخیص موقعیت است.

ABB IMHSS03 می تواند به طور خودکار افزایش Demodulator را تنظیم کند ، فرآیند راه اندازی را ساده و بهبود سرعت پاسخ حلقه کنترل را ساده کند.

ABB IMHSS03 از رابط های LVDT اضافی (سازگار با AC یا DC LVDTS) و خروجی های سوپاپ سروو استفاده می کند (با گزینه دریچه های دوگانه به طور همزمان یا حالت اولیه/آماده به کار) ، قابلیت اطمینان سیستم را افزایش می دهد.

ABB IMHSS03 یک رابط مبدل I/H ، با پشتیبانی از خروجی 4-20mA یا 20-160mA ، با قابلیت ورودی دیجیتال و خروجی دیجیتال ارائه می دهد.

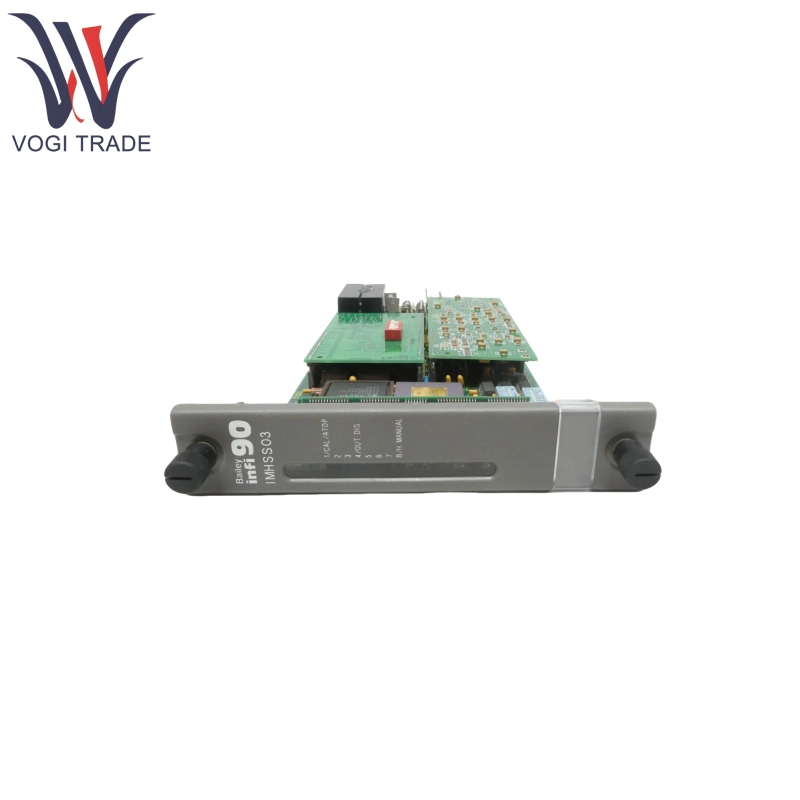

ABB IMHSS03 وضعیت عملیاتی (عادی ، کالیبراسیون ، گسل و غیره) را از طریق شاخص های LED پانل نشان می دهد ، از آزمایش تشخیصی پشتیبانی می کند تا خطاهای سخت افزاری را تشخیص دهد و می تواند اطلاعات خطا را از طریق کدهای عملکرد گزارش دهد.

محصول با استفاده از اصل

ABB IMHSS03 به همراه ماژول پردازنده چند منظوره و ماژول پیشخوان فرکانس ، یک سیستم حلقه بسته را برای کنترل سرعت توربین تشکیل می دهد. اصل کار به شرح زیر است:

انتقال فرمان: ماژول MFP دستورات موقعیت را از طریق اتوبوس انبساط I/O بر اساس مقدار هدف سرعت توربین تنظیم شده به ماژول IMHSS03 ارسال می کند.

خروجی درایو: پس از دریافت دستور ، IMHSS03 دستور دیجیتال را از طریق مبدل D/A به یک سیگنال آنالوگ تبدیل می کند ، دریچه سروو یا مبدل I/H را هدایت می کند و محرک هیدرولیک را کنترل می کند تا دریچه دریچه گاز را تنظیم کند.

تشخیص بازخورد: LVDT موقعیت محرک هیدرولیک را اندازه گیری می کند و یک ولتاژ دیفرانسیل متناسب با موقعیت ایجاد می کند. IMHSS03 این کار را از طریق یک دستگاه دکوراسیون و مبدل A/D به یک سیگنال دیجیتال تبدیل می کند و آن را به MFP باز می گرداند.

تنظیم سرعت: ماژول FCS پالس های یک سنسور مغناطیسی را روی شافت توربین برای اندازه گیری سرعت توربین شمارش می کند و داده ها را به MFP ارسال می کند. MFP دستور موقعیت ارسال شده به IMHSS03 را بر اساس انحراف بین بازخورد سرعت و مقدار هدف تنظیم می کند و یک سیستم کنترل حلقه بسته را تشکیل می دهد.

پارامتر محصول

جزئیات زیر برای ماژول سروو هیدرولیک ABB IMHSS03 است.

ورودی LVDT (ثانویه):

4 ورودی آنالوگ ، 2 مجموعه از LVDT ثانویه (2 ثانیه در هر مجموعه) ، 24VPP ، ولتاژ حالت مشترک 7 ولت ، امپدانس ورودی دیفرانسیل 10kΩ.

خروجی LVDT (تحریک اولیه):

2 خروجی آنالوگ ، فرکانس 400Hz-15KHz ، ولتاژ 2.1-18VPP (مربوط به حداقل امپدانس 15-120Ω).

خروجی دریچه سروو:

4 خروجی آنالوگ (2 گروه زائد) ، 64 میلی آمپر ± 8- جریان (مربوط به حداکثر امپدانس سیم پیچ 750-93Ω).

خروجی مبدل I/H:

1 خروجی آنالوگ ، 4-20 میلی آمپر (حداکثر امپدانس 300 Ω) یا 20-160 میلی آمپر (حداکثر امپدانس 15 Ω).

ورودی دیجیتال:

3 ورودی جدا شده نوری (250 VDC) ، ولتاژ هدایت ≥18 VDC ، جریان 2.8 میلی آمپر فعلی (اسمی).

خروجی دیجیتال:

1 خروجی جمع کننده باز نوری جدا شده (250 VDC) ، ولتاژ هدایت 2.4 VDC (250 میلی آمپر فعلی) ، ولتاژ برش 24 VDC (جریان نشت 10 میکرومتر).
