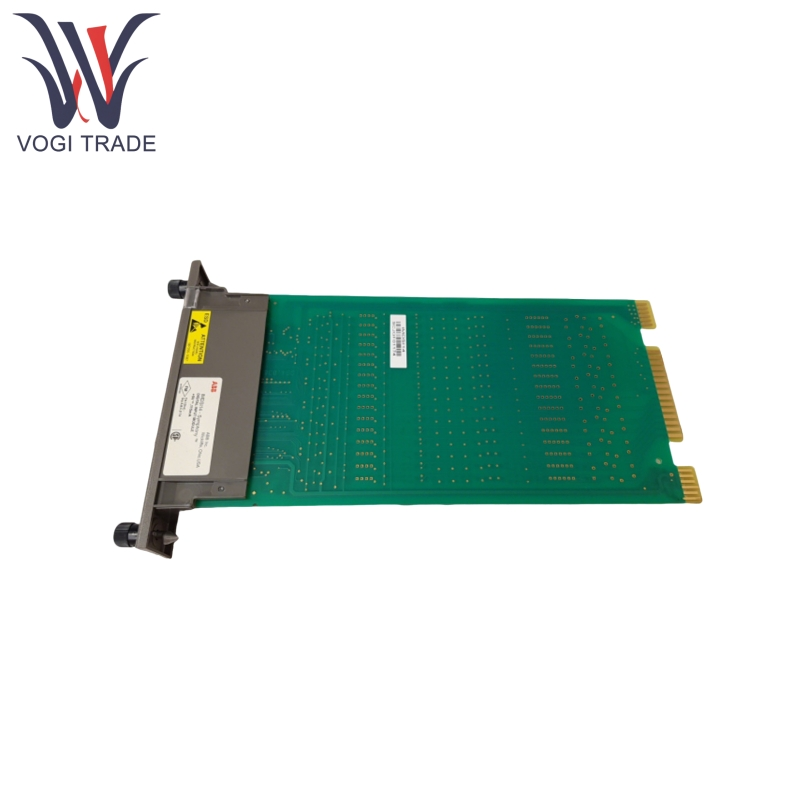

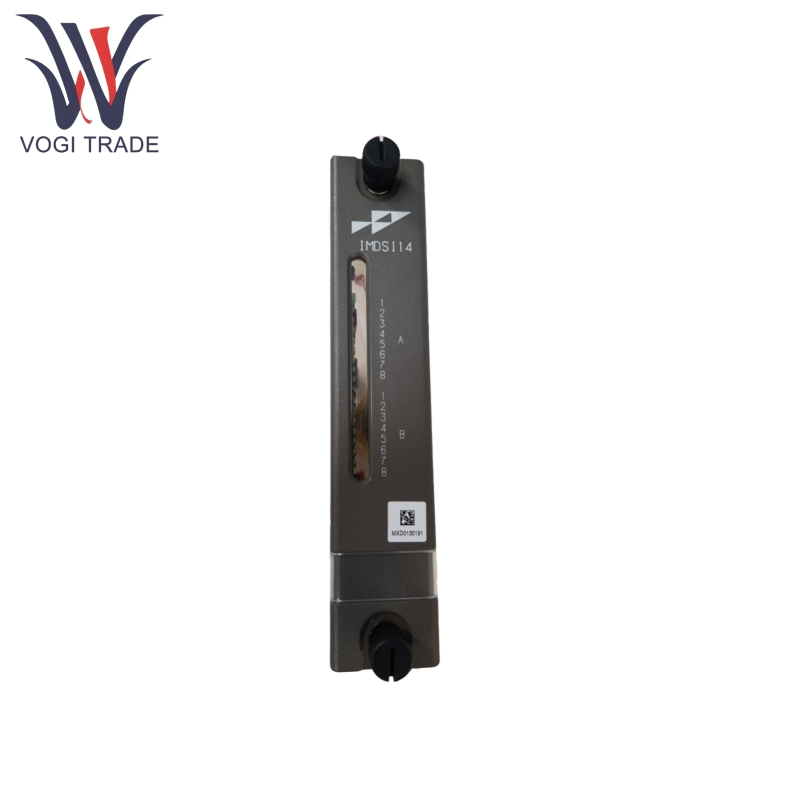

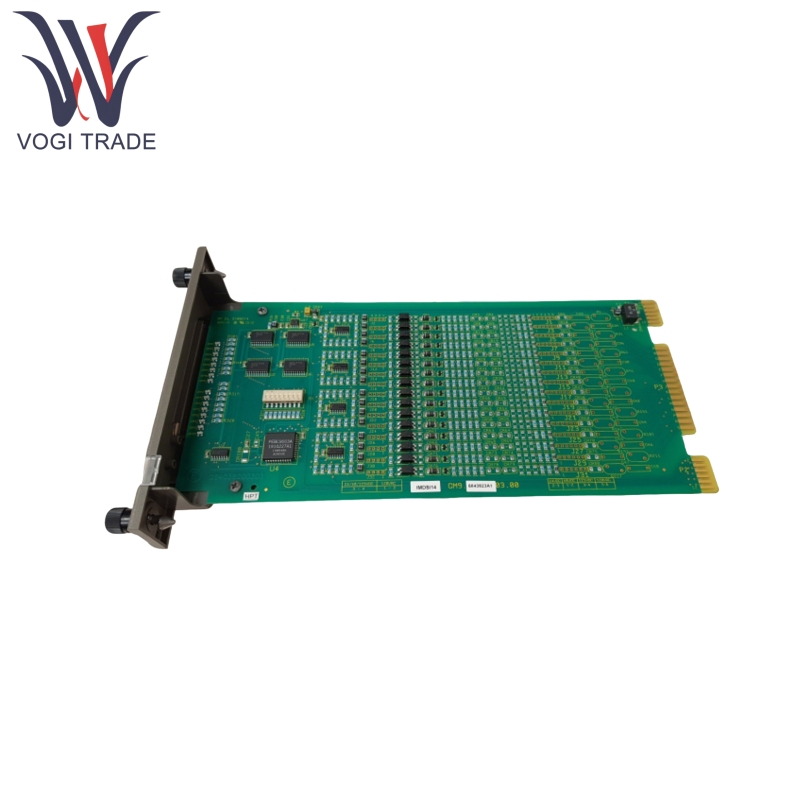

ABB IMDSI14

ویژگی های محصول

ABB IMDSI14 مجهز به 16 کانال ورودی دیجیتال جدا شده نوری است و از سیگنال های 48VDC با امپدانس ورودی 4.7 KΩ پشتیبانی می کند و امکان تشخیص دقیق وضعیت روشن/خاموش سنسورها یا سوئیچ ها را فراهم می کند. با زمان پاسخ <1 ms ، آن را با خواسته های برنامه های کنترل با سرعت بالا در زمان واقعی برآورده می کند.

ABB IMDSI14 فناوری جدا شده نوری (ولتاژ جداسازی: 2500 ولت AC) را اتخاذ می کند ، که می تواند به طور موثری تداخل الکترومغناطیسی را مسدود کند و از ثبات در محیط های سخت صنعتی اطمینان حاصل کند.

ABB IMDSI14 دارای عملکرد خود تشخیصی برای تشخیص زمان واقعی وضعیت ورودی ، پشتیبانی از هشدارهای گسل و بومی سازی سریع گسل است. طراحی مدولار آن امکان اجزای قابل جابجایی را فراهم می کند ، تسهیل گسترش و نگهداری سیستم را تسهیل می کند.

ABB IMDSI14 از پروتکل های اصلی صنعتی مانند Modbus و Profibus پشتیبانی می کند ، و امکان ادغام یکپارچه در ABB Infi 90 ، خالص 90 ، 800XA و سایر سیستم های DCS و همچنین ارتباط با PLC های شخص ثالث یا سیستم های کنترل را فراهم می کند.

محصول با استفاده از اصل

ABB IMDSI14 سیگنال های دیجیتالی 48VDC را از دستگاه های میدانی از سیستم کنترل از طریق Optocouplers جدا می کند تا از تداخل الکتریکی جلوگیری شود. سیگنال ها پس از تقسیم ولتاژ و فیلتر شدن به سطح TTL تبدیل می شوند ، توسط ماژول منطق کنترل پردازش می شوند و از طریق اتوبوس انبساط I/O به کنترل کننده منتقل می شوند. هر کانال ورودی مجهز به یک نشانگر LED مستقل برای نمایش وضعیت سیگنال در زمان واقعی است. ماژول از تنظیمات سوئیچ DIP (سوئیچ S1) برای پیکربندی انعطاف پذیر آدرس ها در سیستم DCS پشتیبانی می کند.

کاربرد محصول

ABB IMDSI14 می تواند وضعیت عملیاتی پمپ ها ، دریچه ها و موتورها را کنترل کند و هشدارهای شروع/توقف از راه دور را فعال کند.

برای اطمینان از عملکرد ایمن خطوط تولید می تواند سوئیچ های ایمنی ، سوئیچ ها و سایر دستگاه ها را تشخیص دهد.

این می تواند کنترل Interlock و کنترل متوالی را پیاده سازی کند.

این می تواند تعداد فعال سازی سنسور را بشمارد ، که می تواند برای شمارش تولید یا مدیریت چرخه نگهداری تجهیزات استفاده شود.

این می تواند در صنعت برق برای نظارت بر وضعیت روشن/خاموش مدار شکن و در صنعت شیمیایی برای نظارت بر قفل ایمنی راکتور استفاده شود.

این می تواند با سیستم ABB 800XA برای دستیابی به کسب و نظارت بر داده های گسترده (SCADA) یکپارچه شود.
