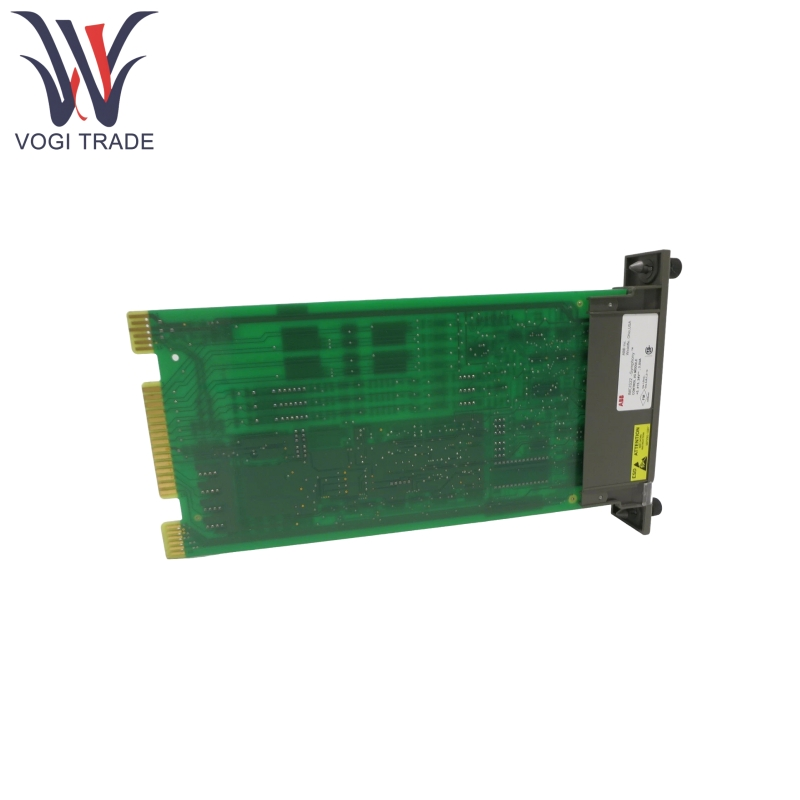

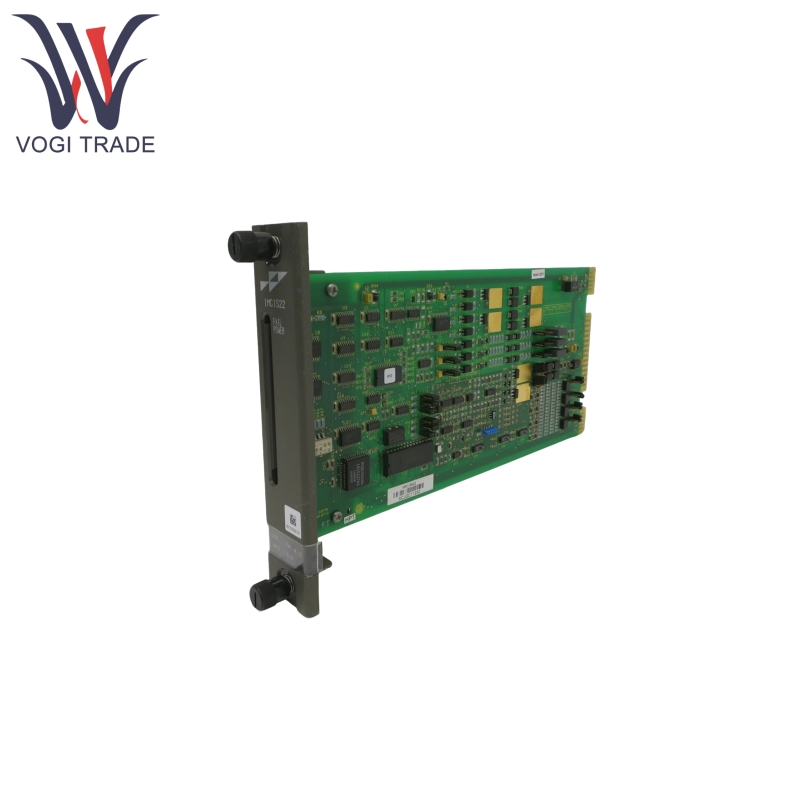

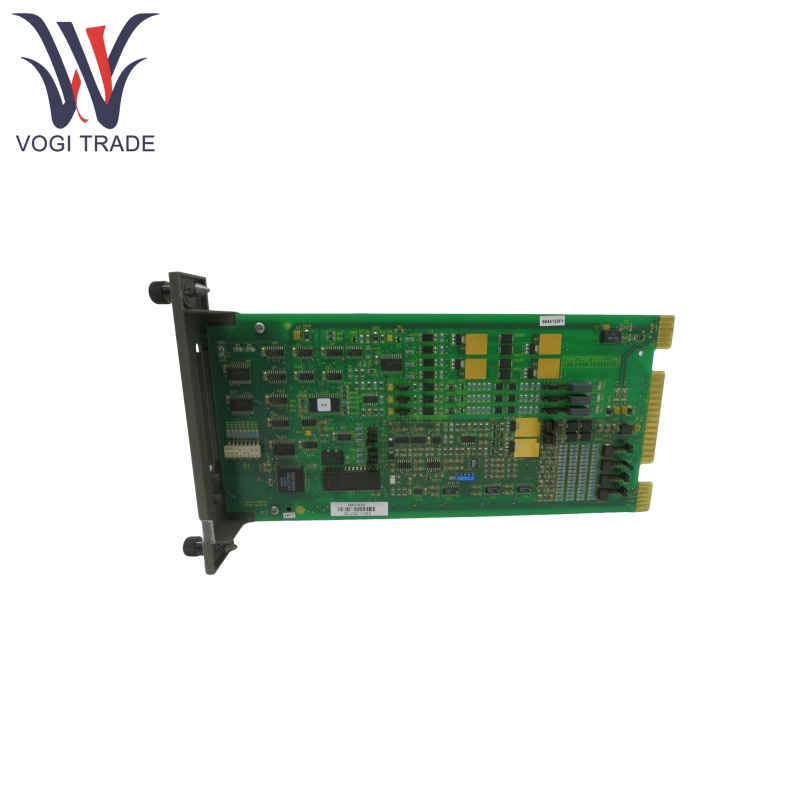

مارک: ABBتوضیحات: کنترل ماژول I/Oشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB IMCIS22 عمدتاً برای تعامل بین سیگنال های میدانی و سیستم ها در فرآیندهای صنعتی مورد استفاده قرار می گیرد. عملکرد اصلی آن اتصال 4 سیگنال آنالوگ و 3 سیگنال دیجیتال به سیستم برای پردازش و نظارت و خروجی 4 سیگنال دیجیتال و 2 سیگنال آنالوگ برای کنترل فرآیند است.
| ساخت |
ابهام |
| شماره مدل |
IMCIS22 |
| شماره سفارش |
IMCIS22 |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
32*18*6cm |
| وزن |
0.8 کیلوگرم |
ویژگی های محصول
ABB IMCIS22 از سیگنال های 4 کانال ، قابل تنظیم به عنوان 1-5VDC یا 4-20mA ، با عملکرد کالیبراسیون پشتیبانی می کند. با خواندن ولتاژ مرجع از طریق کنترلر ، به طور خودکار اثرات رانش و دما را تصحیح می کند.
ABB IMCIS22 از سیگنال های 2 کانال پشتیبانی می کند ، قابل تنظیم به عنوان 4-20mA یا 1-5VDC ، با تنظیمات خروجی پیش فرض. این میزان 0 ٪/100 ٪ را خروجی می کند یا مقدار فعلی را پس از راه اندازی یا خرابی اتوبوس حفظ می کند.
ABB IMCIS22 از 3 کانال سیگنال پشتیبانی می کند ، سازگار با 120VAC ، 24VDC ، 48VDC و 125VDC ، دارای انزوا نوری و زمان پاسخ 17ms ثابت است.
ABB IMCIS22 از 4 کانال سیگنال ، نوع جمع کننده باز ، با جداسازی نوری ، قادر به رانندگی 24VDC (250mA) یا 48VDC (125mA) پشتیبانی می کند.
ABB IMCIS22 از طریق اتوبوس انبساط I/O با کنترلر ارتباط برقرار می کند و از تنظیمات آدرس پشتیبانی می کند (0-63 ، از طریق سوئیچ S1 DIP تنظیم شده است).
ABB IMCIS22 دارای تایمر گسل اتوبوس است ، اگر هیچ سیگنال ساعت کنترل کننده ای در 10ms دریافت نشود ، خروجی دیجیتال غیرفعال است و خروجی آنالوگ به مقدار پیش فرض تغییر می کند.
ABB IMCIS22 دارای دو شاخص LED صفحه جلو (سبز/قرمز) است. پایدار سبز نشانگر عملکرد طبیعی و ارتباط با کنترلر است. پایدار قرمز نشانگر زمان وقوع گسل اتوبوس است. خاموش نشانگر قدرت یا فعال نیست.
محصول با استفاده از اصل
ABB IMCIS22 به عنوان رابط بین میدان فرآیند و سیستم سمفونیک ، با اصول اصلی از جمله:
تبدیل سیگنال: سیگنال های ورودی آنالوگ از طریق مبدل A/D به مقادیر دیجیتالی 12 بیتی تبدیل می شوند و خروجی مقادیر دیجیتالی 10 بیتی توسط کنترلر از طریق مبدل D/A به سیگنال های آنالوگ تبدیل می شوند.
محافظت از جداسازی: دیجیتال I/O از Optocouplers برای جداسازی سیگنال های میدانی از مدارهای سیستم استفاده می کند و از تداخل و انتشار گسل جلوگیری می کند.
مکانیسم ارتباطی: ارتباط با کنترلر از طریق اتوبوس انبساط I/O حاصل می شود. کنترلر آدرس ماژول را با استفاده از یک کد عملکرد (FC 79) ، که باید با تنظیمات سوئیچ S1 مطابقت داشته باشد ، پیکربندی می کند تا عملیات خواندن/نوشتن داده ها را فعال کند.
رسیدگی به گسل: تایمر گسل اتوبوس ارتباطات کنترل کننده را کنترل می کند. اگر یک زمان وقوع رخ دهد ، اقدامات محافظتی از پیش تعریف شده ایجاد می شوند (خروجی های دیجیتال غیرفعال ، خروجی های آنالوگ روی مقادیر پیش فرض تنظیم می شوند) و چراغ های نشانگر LED بازخورد وضعیت در زمان واقعی را ارائه می دهند.
پارامتر محصول
جزئیات زیر برای ماژول I/O Control ABB IMCIS22 است.
| دسته |
پارامترهای دقیق |
| الزامات قدرت |
-ولتاژ عملیاتی: 5VDC (5 ±) ، +15VDC (-2.5 ٪/ +5 ٪) ، -15VDC (-5 ٪/ +2.5 ٪) ، +24VDC (10 ± ، از واحد خاتمه) - مصرف فعلی: +5 ولت (معمولی 100mA ، حداکثر 180 میلی آمپر) ، +15V (معمولی 27mA ، حداکثر 35mA) ، -15V (23mA معمولی ، حداکثر 30mA) ، +24V (معمولی 46mA ، حداکثر 65mA) |
| ورودی های دیجیتالی |
- دامنه ولتاژ: 120VAC ، 24VDC ، 48VDC ، 125VDC (10 ±) - ولتاژ روشن (حداقل): 81VAC (برای 120VAC) ، 19.5VDC (برای 24VDC) و غیره. - ولتاژ خاموش (حداکثر): 45VAC (برای 120VAC) ، 13VDC (برای 24/48VDC) و غیره. - زمان پاسخ: 17ms (ثابت) |
| خروجی های دیجیتال |
- ولتاژ خروجی: 24VDC یا 48VDC (10 ±) - ولتاژ خروجی خاموش: حداکثر 1.5vdc - جریان خروجی خاموش: حداکثر 10μA - در جریان خروجی: حداکثر 250 میلی آمپر در 24Vdc ؛ حداکثر 125mA در 48vdc |
| ورودی های آنالوگ |
-نوع سیگنال: 1-5VDC (دیفرانسیل/تک انتها) یا 4-20mA (از طریق واحد خاتمه تبدیل شده است) - زمان پاسخ: 2.4 ثانیه (برای 100 ٪ تغییر مرحله به 95 ٪ از ارزش نهایی) - رد حالت مشترک: 53dB از DC تا 60Hz - وضوح A/D: 12 بیت |
| خروجی های آنالوگ |
-نوع سیگنال: 4-20mA یا 1-5VDC - دقت: 0.15 ± از دامنه مقیاس کامل (حالت ولتاژ) ، 0.25 ± از دامنه مقیاس کامل (حالت فعلی) - بار: حداکثر 600Ω/600MH (حالت فعلی) ،> 1KΩ (حالت ولتاژ) - وضوح D/A: 10 بیت |
| پارامترهای محیطی |
- دمای کار: 0-70 درجه سانتیگراد (داخل کابینت) -رطوبت نسبی: 5 ٪ -95 ٪ (زیر 55 درجه سانتیگراد ، غیر مجلل) ، 5 ٪ -45 ٪ (در 70 درجه سانتیگراد ، غیرقانونی) - فشار جوی: سطح دریا تا 3 کیلومتر -کیفیت هوا: مطابق با ISA S71.04 کلاس LA/LB/LC-1 (غیر خوردگی) |
| انزوا و EMC |
- مقاومت عایق: 100mΩ (در 100/500VDC) - ولتاژ ضربه ای: 2.55kVP ± (دیجیتال I/O) ، 1 کیلو ولت (آنالوگ I/O) - سازگاری الکترومغناطیسی: مطابق با استانداردهای سری IEC 61000-4 (ایمنی افزایش ، گذرا سریع و غیره) |
