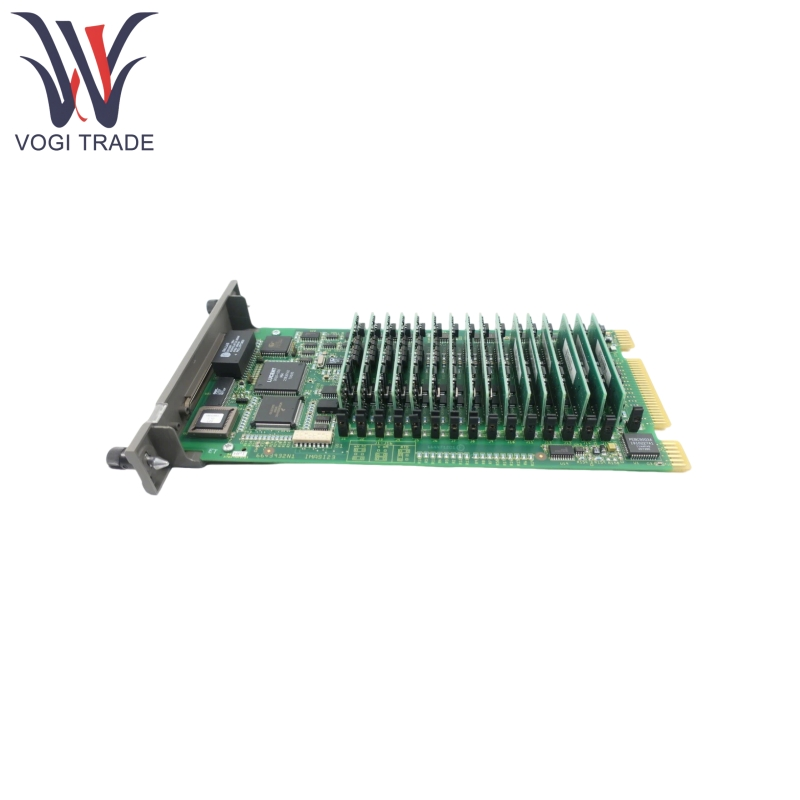

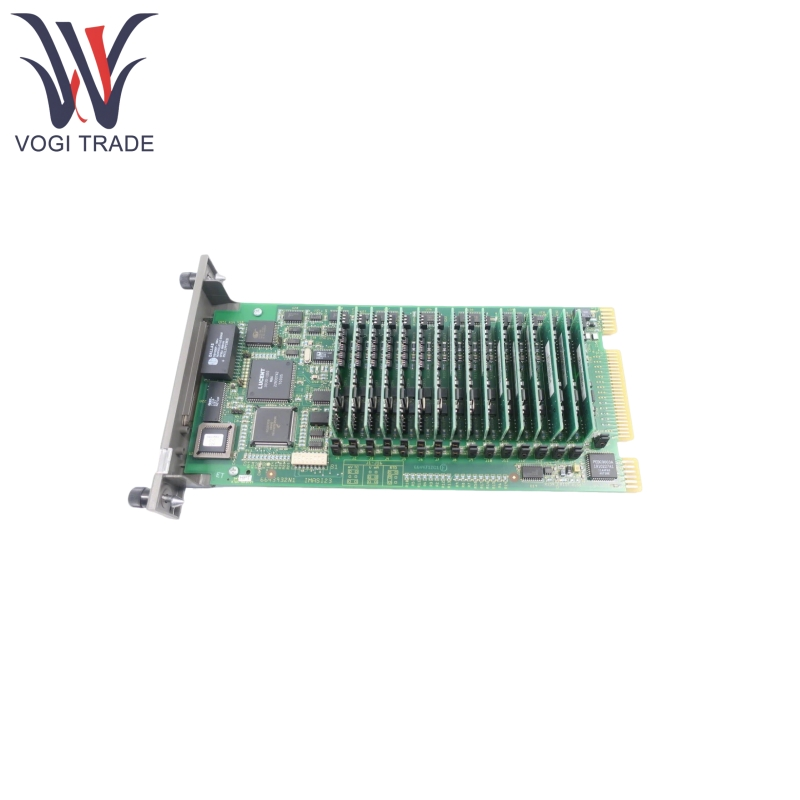

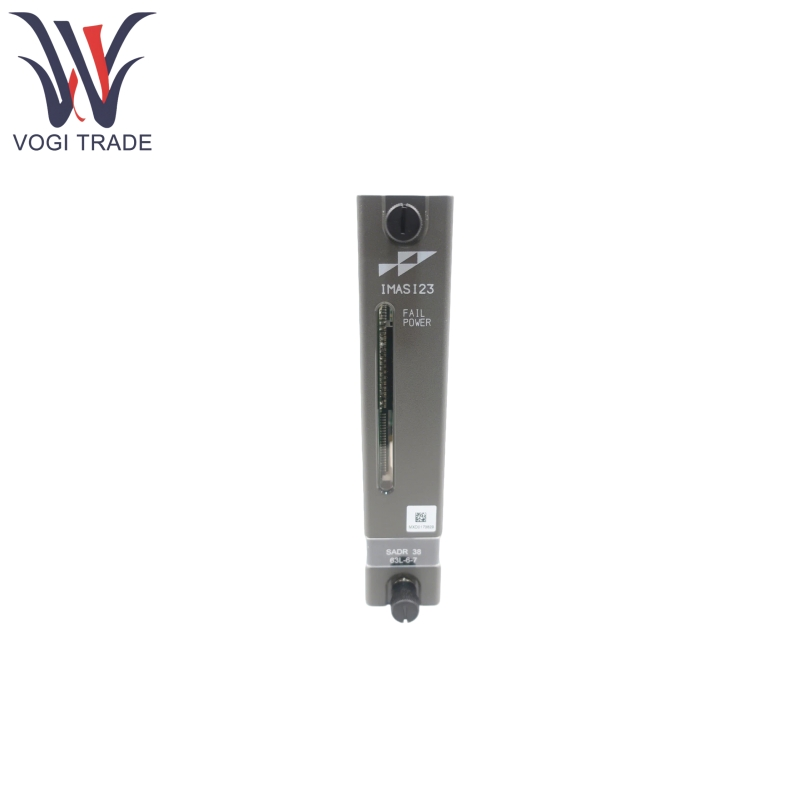

مارک: ABBتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB IMASI23 از ترموکوپل ها ، میلیولها ، آشکارسازهای دمای مقاومت و ورودی های سیگنال آنالوگ سطح بالا پشتیبانی می کند. هر کانال مجهز به مبدل A/D مستقل 24 بیتی است که می تواند به طور مستقل برای متناسب با انواع مختلف سیگنال پیکربندی شود و از کسب داده های با دقت بالا اطمینان حاصل کند.
| ساخت |
ابهام |
| شماره مدل |
imasi23 |
| شماره سفارش |
imasi23 |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
32*18*6cm |
| وزن |
0.8 کیلوگرم |
ویژگی های محصول
ABB IMASI23 دارای سازگاری چند سیگنالی است که از 12 نوع ترموکوپل ، از جمله J ، K ، T ، E ، R و S و همچنین سیگنال های Millivolt از -100 میلی ولت تا 100 میلی ولت و سنسورهای RTD مانند PT100 و CU50 پشتیبانی می کند.
ABB IMASI23 دارای وضوح 24 بیتی برای اطمینان از صحت تبدیل سیگنال ، جداسازی کانال (250 ولت DC/VRMS) و عملکرد تشخیص مدار باز برای تقویت مقاومت تداخل است.
ABB IMASI23 یک مکانیسم کالیبراسیون اتوماتیک را برای جبران پیری مؤلفه و رانش دما شامل می کند و نیاز به مداخله کاربر را از بین می برد.
ABB IMASI23 از جبران دمای اتصالات اتصالی خودکار برای ورودی های ترموکوپل پشتیبانی می کند و دقت اندازه گیری دما را بهبود می بخشد. ماژول ها را می توان در حالی که سیستم در حال اجرا است جایگزین کنید و به حداقل می رسد.
محصول با استفاده از اصل
ABB IMASI23 از سه اتصالات لبه برای ورودی سیگنال و منبع تغذیه استفاده می کند:
P1: به منبع تغذیه 5 ولت DC متصل می شود.
P2: از طریق اتوبوس انبساط I/O با کنترلر ارتباط برقرار می کند.
P3: سیگنال های میدانی را از واحد ترمینال دریافت می کند و از اتصال مستقیم RTD های سه سیم و ترموکوپل پشتیبانی می کند.
هر کانال می تواند به طور مستقل برای نوع و دامنه ورودی پیکربندی شود. سیگنال ها از طریق مبدل A/D 24 بیتی تبدیل می شوند و از طریق الگوریتم های خطی (به عنوان مثال ، اصلاح غیرخطی RTD) به مقادیر واحد مهندسی خروجی پردازش می شوند ، که سپس برای عملیات منطقی و تصمیم گیری های کنترل به کنترل کننده منتقل می شوند.
Pپارامتر
جزئیات زیر برای ماژول ورودی آنالوگ ABB IMASI23 است.
ولتاژ تأمین: 5 ولت DC (به طور معمول 500mA ، حداکثر 750mA).
محدوده ورودی:
ترموکوپل: از انواع مختلفی پشتیبانی می کند (به عنوان مثال ، نوع K: -200 درجه سانتیگراد تا 1372 درجه سانتیگراد).
Millivolt: -100mv تا 100mv.
RTD: PT100 (0 درجه سانتیگراد تا 600 درجه سانتیگراد) ، Cu50 (-50 درجه سانتیگراد تا 150 درجه سانتیگراد).
زمان تبدیل: 180ms (برای همه 16 کانال).
دقت: 0.05 ± ((مقدار معمولی ، بسته به نوع ورودی).
سازگاری الکترومغناطیسی: مطابق با استانداردهایی مانند EN 61000-4-2 (تخلیه هوا 8 کیلو ولت ESD).
محیط عملیاتی: درجه حرارت 0 درجه سانتیگراد تا 70 درجه سانتیگراد ، رطوبت 5 ٪ -95 ٪ (غیرقانونی) ، ارتفاع 3000 متر.
