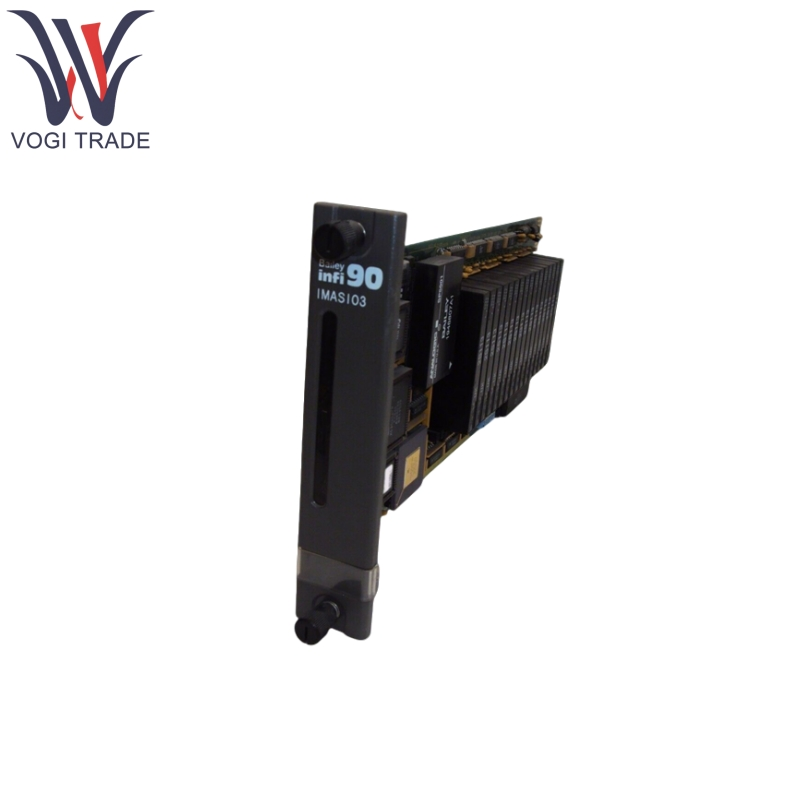

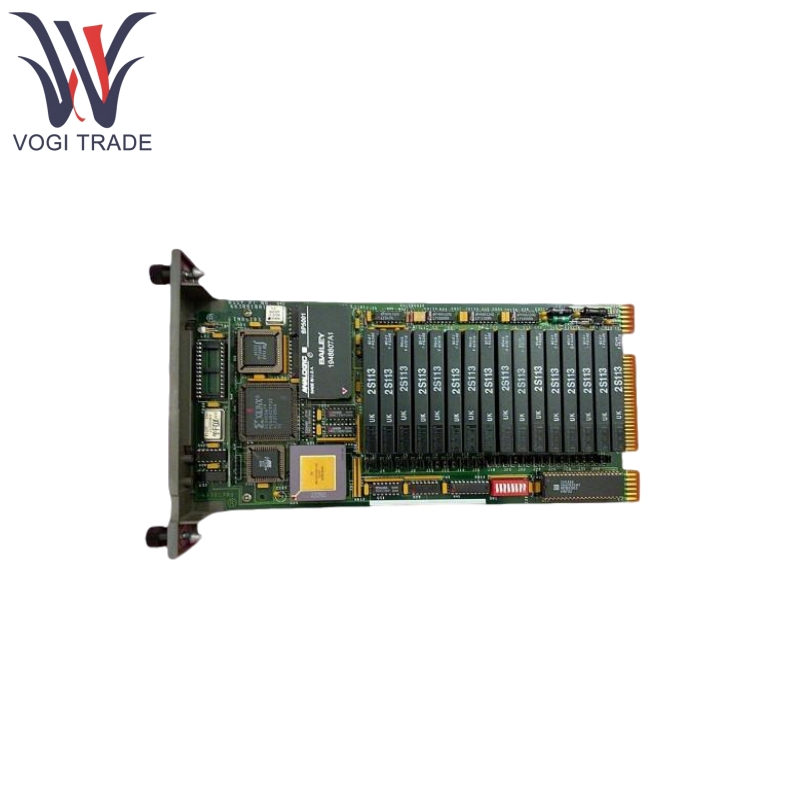

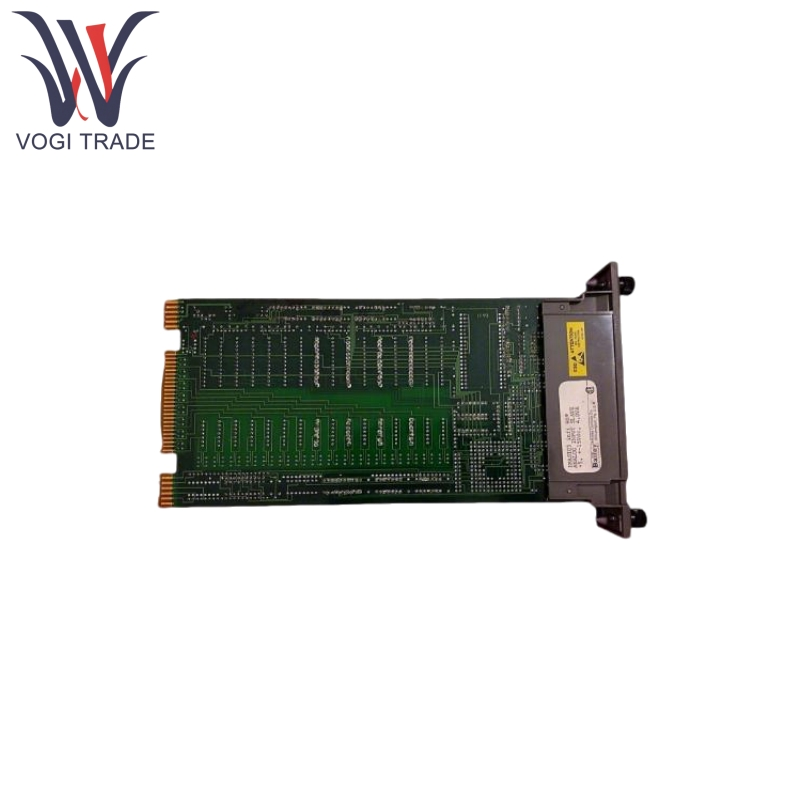

ABB IMASI03

ویژگی های محصول

ABB IMASI03 از 0.1 ٪ دقت خواندن و وضوح 16 بیتی پشتیبانی می کند و امکان ضبط دقیق تغییرات سیگنال دقیقه را فراهم می کند و آن را برای برنامه های کنترل دقیق ایده آل می کند.

ABB IMASI03 دارای یک تقویت کننده سود قابل برنامه ریزی داخلی است که به طور خودکار ضریب تقویت را بر اساس محدوده سیگنال ورودی تنظیم می کند تا نسبت سیگنال به نویز را بهینه کند.

ABB IMASI03 از انواع سیگنال های مختلف ، از جمله ولتاژ -10V تا +10 ولت ، 0 تا 20mA/4 تا 20mA و سنسورهای دمای RTD پشتیبانی می کند (به عنوان مثال ، PT100 ، CU50).

ABB IMASI03 شامل تشخیص مدار باز و مرجع ولتاژ کانال پایین تر برای اطمینان از ثبات سیگنال است.

ABB IMASI03 جداسازی الکتریکی 1500 ولت DC ، جداسازی سیگنال های میدانی از سیستم کنترل و به طور مؤثر در برابر تداخل الکترومغناطیسی و اثرات افزایشی را ارائه می دهد.

هر کانال به یک نشانگر وضعیت LED مجهز است و نمایش در زمان واقعی اعتبار سیگنال و وضعیت عملیاتی ماژول را ارائه می دهد. ABB IMASI03 از تعویض گرم پشتیبانی می کند و امکان تعمیر و نگهداری بدون خرابی سیستم را فراهم می کند و از این طریق خرابی سیستم را کاهش می دهد.

محصول با استفاده از اصل

ABB IMASI03 تعامل سیگنال را از طریق سه اتصالات لبه کارت (P1 ، P2 ، P3) امکان پذیر می کند:

رابط P1: به منبع تغذیه 24 ولت DC و سیگنال های آنالوگ از سنسورهای میدان متصل می شود.

رابط P2: برای برقراری ارتباط داده های دو طرفه با کنترل کننده اصلی ، به اتوبوس گسترش Infi 90 متصل می شود و سیگنال های دیجیتالی تبدیل شده توسط ADC و اطلاعات تشخیصی را منتقل می کند.

رابط P3: برای ارتباطات آبشار بین ماژول های انبساط استفاده می شود.

گردش کار به شرح زیر است:

سیگنال های آنالوگ میدان از طریق رابط P1 ورودی می شوند و توسط یک تقویت کننده افزایش قابل برنامه ریزی در دامنه تنظیم می شوند.

مبدل ADC 16 بیتی سیگنال های آنالوگ را با دقت 0.1 ٪ از خواندن به مقادیر دیجیتال تبدیل می کند.

سیگنال های دیجیتال از طریق رابط P2 به ماژول MFP منتقل می شوند ، جایی که سیستم کنترل عملیات منطقی و کنترل حلقه بسته را انجام می دهد.

ماژول به طور مداوم وضعیت کانال را کنترل می کند و از طریق چراغ های نشانگر LED و پروتکل های تشخیصی بازخورد خود را به رایانه میزبان ارائه می دهد.

پارامتر محصول

جزئیات زیر برای ABB IMASI03 ماژول برده ورودی آنالوگ است.
