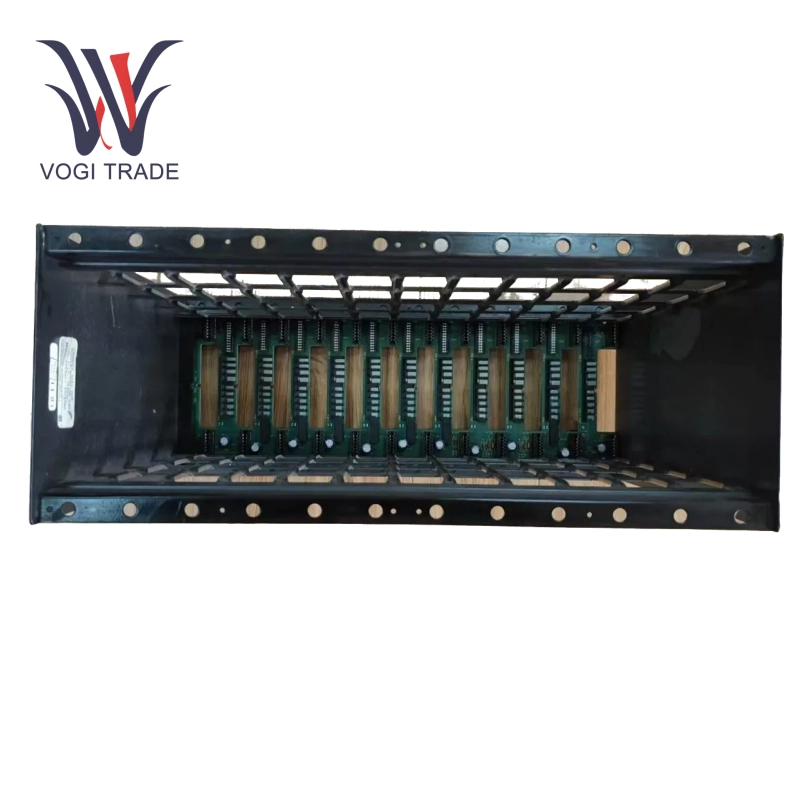

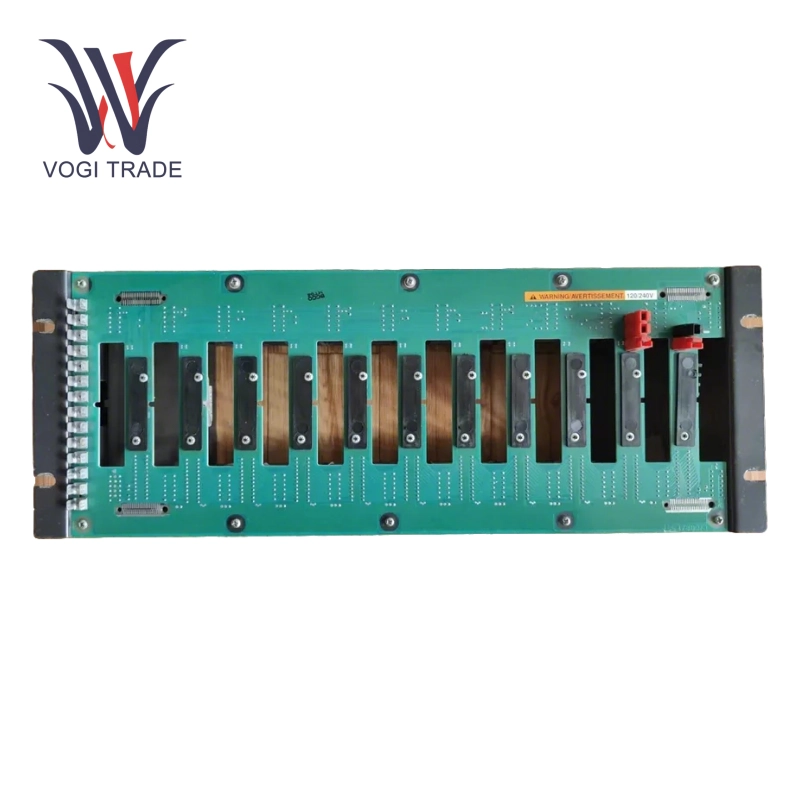

مارک: ABBتوضیحات: قفسه اسلات واحد نصب ماژول عقبشرط: کاملاً جدیدگواهی نامه گزارش آزمون COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB IEMMU01 یک واحد نصب ماژول است که برای سیستم کنترل توزیع شده Bailey Infi 90 (DCS) طراحی شده است که عمدتاً در زمینه کنترل اتوماسیون صنعتی استفاده می شود. به عنوان یک واحد قفسه ، مسئولیت تأمین برق ، پشتیبانی ارتباطی و فضای نصب فیزیکی برای ماژول های مختلف در سیستم (مانند ماژول های I/O ، ماژول های ارتباطی و غیره) را بر عهده دارد.
| ساخت |
ابهام |
| شماره مدل |
مهارت 01 |
| کاتالوگ |
بیلی Infi 90 |
| کشور مبداء |
سوئد |
| کد HS |
9022909090 |
| بعد |
45*30*16cm |
| ابعاد بسته بندی |
47*32*20cm |
| وزن |
1.5 کیلوگرم |
پارامترهای فنی
ورودی AC: 120/240 VAC ، 50/60 هرتز
خروجی DC: +5 VDC ، 15 ± VDC ، 24 VDC ، ABB IEMMU01 از ورودی اضافی منبع تغذیه دوگانه پشتیبانی می کند ، مصرف انرژی معمولی کمتر از 4W است
سطح حفاظت: IP30
روش نصب: نصب عقب ، سازگار با راه آهن 35 میلی متر DIN
دمای کار: -10 درجه سانتیگراد 70 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد 80 درجه سانتیگراد
رطوبت: ≤90 ٪ (غیرقانونی)
محصولعیاش
طراحی ماژولار: ساختار 12- اسلای اجازه می دهد تا پیکربندی انعطاف پذیر ماژول های مختلف عملکردی (مانند پردازش سیگنال ، ارتباطات ، ماژول های کنترل) را برآورده سازد تا نیازهای سفارشی را برآورده کند.
منبع تغذیه قابلیت اطمینان بالا: ABB IEMMU01 از ورودی اضافی منبع تغذیه دوگانه پشتیبانی می کند ، با محافظت معکوس و عملکرد جداسازی ولتاژ (جداسازی DC1500V) برای اطمینان از منبع تغذیه سیستم پایدار.
محافظت از درجه صنعتی: مسکن تقویت شده آلومینیوم و سطح حفاظت از IP30 ، مناسب برای محیط های صنعتی سخت ، با عملکرد ضد لرزش و ضد گرد و غبار عالی.
ادغام ارتباطات: رابط ارتباطی داخلی ، ABB IEMMU01 از تبادل داده بین ماژول ها و اتصال یکپارچه با شبکه DCS پشتیبانی می کند و سرعت پاسخ سیستم را بهبود می بخشد.
تشخیص و نگهداری مناسب: خروجی زنگ هشدار (خرابی پیوند فیبر ، خرابی برق) را با ظرفیت تماس DC48V/1A فراهم می کند ، که برای موقعیت مکانی سریع مناسب است.
اصل استفاده
پشتیبانی فیزیکی: ماژول های مختلف از طریق 12 شکاف استاندارد ثابت می شوند تا از اتصال مکانیکی پایدار بین ماژول ها اطمینان حاصل شود.
توزیع برق: ورودی ورودی خارجی AC یا DC را به چندین منبع تغذیه DC (+5 ولت ، 15 ولت ، 24 ولت) مورد نیاز سیستم تبدیل کنید و از طریق طراحی اضافی ، منبع تغذیه بدون وقفه را تضمین کنید.
مرکز ارتباطات: عملکرد یکپارچه ارتباط با اتوبوس ، تعامل داده ها را بین ماژول ها هماهنگ می کند و برای تحقق نظارت بر زمان واقعی و انتقال فرمان به سیستم کنترل فوقانی متصل می شود.
جداسازی و محافظت از سیگنال: از طریق فناوری جداسازی ولتاژ DC1500V ، از تداخل منبع تغذیه از تأثیرگذاری بر دقت سیگنال جلوگیری می شود و مدار حفاظت معکوس داخلی برای بهبود ایمنی سیستم ساخته می شود.
