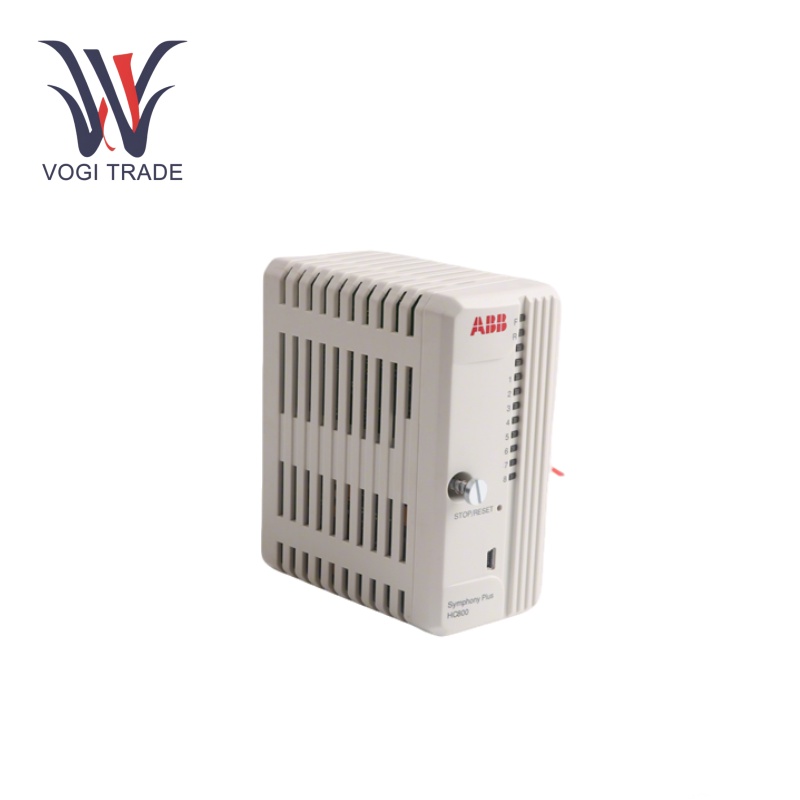

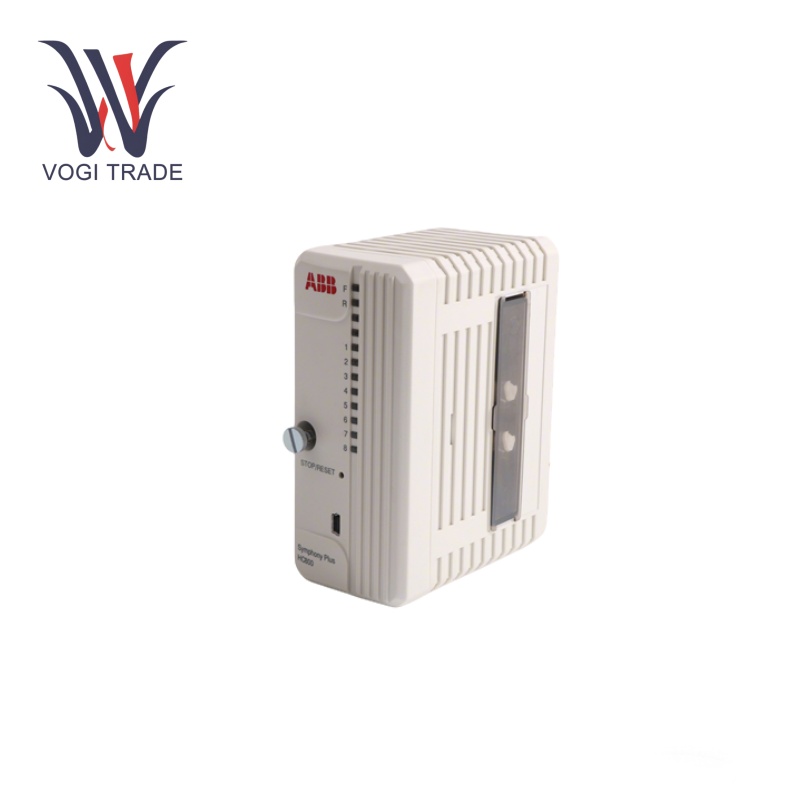

ABB HC800

پارامترهای عملیاتی

ولتاژ ورودی: 24 ولت دی سی.

قدرت: کم توان (صرفه جویی در مصرف انرژی).

دمای عملیاتی: -25 درجه سانتیگراد تا +70 درجه سانتیگراد.

رطوبت: 5 ٪ تا 95 ٪ ، عدم تراکم.

پردازنده Freescale Coldfire (256 مگاهرتز ، 32 بیتی) HC800 عملیات پردازش و کنترل داده ها را تضمین می کند.

بلوک های عملکرد:بلوک عملکرد تا 30K برای استراتژی های کنترل پیشرفته و ادغام سیستم.

عناصر ارتباطی: ارتباطات TCP Modbus ، اجازه ادغام با انواع دستگاه ها و سیستم های میدانی.

ویژگی های محصول

کنترل فرآیند: ABB HC800 یک کنترل کننده فرآیند قدرتمند است که قادر به کنترل فرآیندهای صنعتی با دقت است. این ماده برای نظارت و تنظیم پارامترهایی مانند دما ، فشار ، سرعت جریان و ترکیب شیمیایی انجام می شود. به عنوان مثال ، در یک کارخانه تولید شیمیایی ، می تواند با کنترل جریان واکنش دهنده ها و نظارت بر دما در چند محدوده ، به حداکثر رساندن کیفیت محصول و راندمان تولید ، شرایط واکنش بهینه را حفظ کند.

سازگاری HMI: ABB HC800 سازگاری زیادی با انواع مختلف HMI دارد. این بدان معنی است که اپراتورها می توانند به راحتی از طریق رابط های گرافیکی بصری با سیستم کنترل ارتباط برقرار کنند. این به اپراتورها اجازه می دهد تا داده های فرآیند در زمان واقعی را رصد کنند ، پارامترهای کنترل را تعریف کنند و هشدارها و اعلان ها را دریافت کنند. اینها به راحتی به HMI های صفحه لمسی متصل می شوند و از عملکرد صاف در محیط های صنعتی اطمینان می دهند.

قابلیت های تشخیصی و نظارت: این شامل قابلیت های تشخیصی پیشرفته است که به طور مداوم بر سلامت سیستم و مؤلفه های آن نظارت می کند. این می تواند گسل ها را در سنسورها ، محرک ها و پیوندهای ارتباطی تشخیص داده و پیام های خطای مفصلی را ارائه دهد. از آنجا که قبل از بروز مشکل می توان تعمیر و نگهداری را انجام داد ، این رویکرد پیشرو باعث کاهش خرابی می شود و باعث مداخله زودرس و عیب یابی می شود. در یک مرکز تولید برق ، می تواند به سرعت گسل ها را در توربین ها یا ژنراتورها تشخیص دهد و قبل از وقوع یک شکست جدی ، به اپراتورها هشدار دهد.

تبادل داده ها: امکان انتقال صاف داده ها بین کنترلر و دستگاههای مرتبط با آن را فراهم می کند ، و اطمینان حاصل می شود که عملیات در Sync انجام می شود.

کنترل و مدیریت: اجازه مدیریت صنعتی از طریق کنترل دستگاه های متصل در سیستم.

ادغام سیستم: کمک به ادغام در چندین ارتباطات شبکه گیاهی.

نصب

تهیه: خود را با پایان دادن به منبع تغذیه به تمام اجزای سیستم برای ایمنی الکتریکی آشنا کنید.

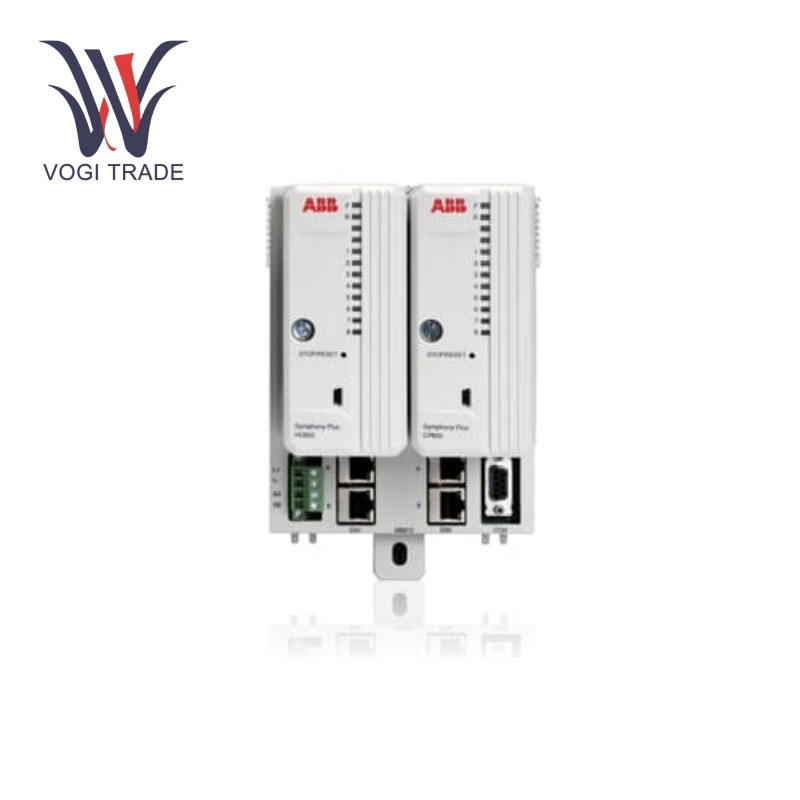

اتصالات: ABB HC800 را در شکاف خالی کنترل کننده HPC800 بکشید و آن را ایمن کنید.

اتصالات:رابط های ارتباطی مناسب را به درگاه های ماژول وصل کنید.

قدرت بالا رفتن: پس از برقراری همه اتصالات ، سیستم را برق و بررسی کنید که ماژول HC800 اولیه انجام شود.

دامنه کاربرد

صنایع فرآیند: نفت و گاز ، پتروشیمی و تولید برق ، صنایعی که کنترل و ارتباط داده ها بسیار مهم است.

تولید: صنایع خودرو ، الکترونیک و کالاهای مصرفی از ABB HC800 برای ارتباطات قابل اعتماد استفاده می کنند.

آب و برق و حمل و نقل: ABB HC800 برای کنترل و نظارت بر راه حل ها در برنامه های کاربردی و سیستم های حمل و نقل.

عیب یابی

قدرت نیست: منبع تغذیه را بررسی کنید ، اگر هیچ نشانه ای از قدرت در ABB HC800 وجود نداشته باشد ، منبع تغذیه به احتمال زیاد شکست خورده است. کابل برق 24 ولت DC را محکم کنید و منبع تغذیه 24 ولت به درستی کار می کند. مدار برق را برای فیوزهای دمیده یا قطع کننده مدار جدا شده بازرسی کنید.

بدون تبادل داده: اگر تبادل داده صفر بین ABB HC800 و دستگاه های مرتبط وجود داشته باشد ، اتصالات کابل ارتباطی باید بررسی شود و مشکلات از بین بروند. اگر کابل ها شل یا آسیب دیده باشند ، داده ها قابل انتقال نیستند. تنظیمات ارتباطی ، از جمله پروتکل ها ، آدرس های IP و نرخ BAUD را نیز بررسی کنید. همه دستگاه ها باید تنظیم شوند تا با استفاده از همان تنظیمات با یکدیگر صحبت کنند.

ارتباط متناوب: اگر ارتباط متناوب باشد ، تداخل الکترومغناطیسی یک عامل کمک کننده است. اطمینان حاصل کنید که سپرها به درستی پایه گذاری شده اند و از مسیریابی کابل های ارتباطی در نزدیکی کابل با قدرت بالا یا سایر منبع تداخل خودداری می کنند. همچنین اطمینان حاصل کنید که اتصالات شما فرسوده یا آسیب دیده نیستند و در صورت لزوم آنها را جایگزین کنید.
