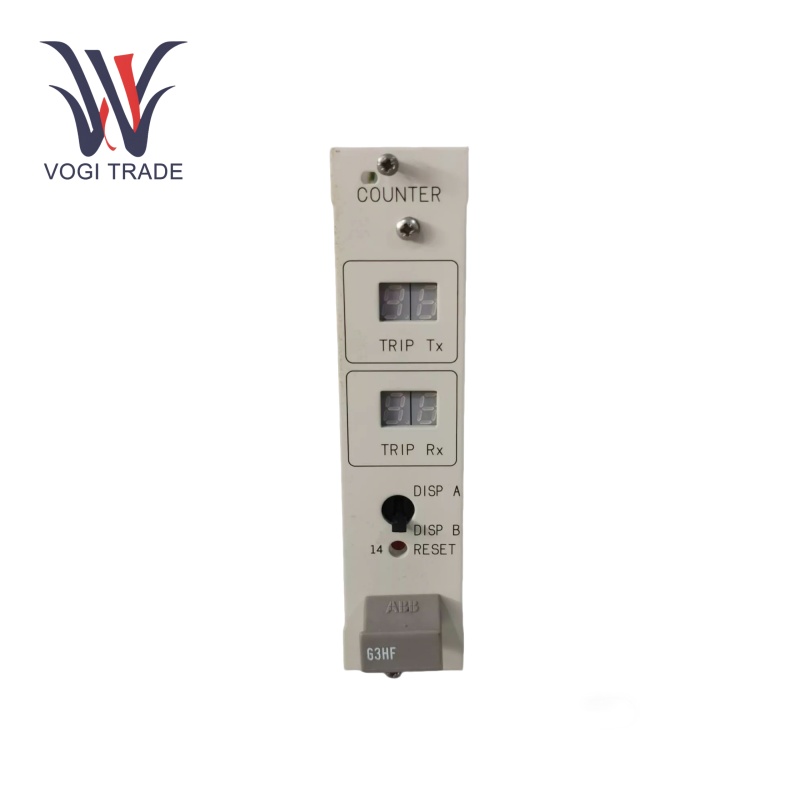

مارک: ABBتوضیحات: ABB G3HF HENF331051R0009 هیئت مدیرهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB G3HF HENF331051R0009 یک ماژول پیشخوان سفر است که برای سری دستگاه های TeleProtection NSD70D برای برنامه های حفاظت از سیستم قدرت طراحی شده است. این ماژول دارای دو پیشخوان دو رقمی برای ثبت تعداد دستورات ارسال شده و دریافت شده است.
| ساخت |
ابهام |
| شماره مدل |
g3hf |
| شماره سفارش |
HENF331051R0009 |
| کاتالوگ |
ABB Procontrol |
| کشور مبداء |
سوئد |
| کد HS |
8479909090 |
| بعد |
20cm*14cm*3cm |
| ابعاد بسته بندی |
22cm*16cm*5cm |
| وزن |
1 کیلوگرم |
پارامترهای عملیاتی
عرضه ولتاژ:48V تا 125V DC
ظرفیت فعلی:50a
سازگاری فرکانس:50/60 هرتز
دمای عملیاتی: -10 درجه سانتیگراد تا +55 درجه سانتیگراد
تحمل رطوبت:95 ٪ ، عدم چگالش
مصرف برق:برای مصرف کم مصرف برای اطمینان از کارآیی و حداقل تأثیر در بار کلی سیستم طراحی شده است.
ویژگی های محصول
کنترل و محافظت از موتور:ABB G3HF HENF331051R0009 برای انجام کنترل موتور ، در درجه اول از طریق عملکرد طراحی شده است. در هنگام شروع موتور ، می تواند جریان Inrush را محدود کند و از این طریق نقش حفاظت مکانیکی برای موتور و حفاظت از الکتریکی برای سیستم منبع تغذیه را بازی کند. به عبارت دیگر ، در یک کاربرد مستقیم خط مستقیم ، قدرت موتور را رمپ می کند ، بنابراین جریان درونوشی کاهش می یابد و به نوبه خود به سیم پیچ های موتور یا قطع کننده های مدار سفر نمی کند.
دستگاه های شما را ایمن نگه می دارد:مسلح با حفاظت بیش از حد بار ، اضافه بار توسط دستگاه تشخیص داده می شود وقتی جریان از طریق موتور از مقدار رتبه بندی شده برای مدت زمان از پیش تعیین شده استفاده شود. ABB G3HF HENF331051R0009 می تواند اقداماتی مانند قطع برق به موتور یا خاموش کردن موتور ، جلوگیری از گرمای بیش از حد و آسیب احتمالی موتور انجام دهد. این امر محافظت از فاجعه را برای قابلیت اطمینان طولانی مدت موتور و سیستم کلی تضمین می کند.
محافظت از مدار کوتاه:ردیابی مدار الکتریکی و مدار کوتاه باد شده به مدت 1.5 ساعت. با هر یک از شرایطی که منجر به یک مدار کوتاه می شود که جریان به سرعت به سطح بالایی می رسد ، دستگاه به طور خودکار برق را قطع می کند. با پاسخ سریع ، می توانیم موتور ، دستگاه و سایر قسمت های سیستم الکتریکی را از آسیب های اساسی ناشی از گسل جریان بالا ذخیره کنیم.
نظارت پارامتر زمان واقعی:ABB G3HF HENF331051R0009 می تواند پارامترهای الکتریکی مختلف مانند ولتاژ ، جریان ، عامل قدرت را در زمان واقعی کنترل کند. این مقادیر نظارت شده سپس در رابط دستگاه نمایش داده می شوند یا در صورت اتصال دستگاه به سیستم نظارت ، از راه دور قابل دسترسی هستند. به عنوان مثال ، اپراتورها می توانند از نظارت فعلی برای تشخیص افزایش غیر طبیعی استفاده کنند ، که ممکن است نشان دهنده مشکل حرکتی یا تغییر در شرایط بار باشد.
تشخیص گسل و نگران کننده:قابلیت تشخیصی ساخته شده است. هنگامی که گسل ، مدار کوتاه یا خرابی فاز رخ می دهد ، دستگاه می تواند نوع گسل را شناسایی کرده و زنگ خطر ارسال کند. زنگ هشدار ممکن است یک نشانگر بصری در دستگاه یا سیگنال شنیدنی باشد ، یا ممکن است پیامی برای یک سیستم نظارت از راه دور باشد. ABB G3HF HENF331051R0009 شناسایی سریع و حل مسائل را امکان پذیر می کند ، که به کاهش خرابی کمک می کند.
نصب
بررسی های قبل از نصب:برای بررسی اینکه ماژول با پیکربندی سیستم TeleProtection NSD70D موجود سازگار است. لطفاً قبل از نصب ، ماژول را برای هرگونه آسیب فیزیکی قابل مشاهده یا نقص بررسی کنید.
جهت گیری نصب:ماژول باید در شکاف ارائه شده در شاسی NSD70D نصب شود و باید به درستی نشسته و ایمن شود.
بستن:اتصالات را برای متوقف کردن حرکت یا لرزش در عملکرد انتخاب کنید.
سیم کشی:با توجه به نمودار سیم کشی سیستم ، ماژول را به سیستم وصل کنید.
حفظ قطبیت صحیح:برای جلوگیری از آسیب جدی به ماژول یا سیستم ، قطبیت صحیح را حفظ کنید.
آزمایش:پس از نصب سیستم را روشن کنید و آزمایشات عملکردی را انجام دهید تا اطمینان حاصل شود که ماژول مطابق انتظار کار می کند.
نظارت: در سطح سیستم تنظیم کنید و ماژول را در حین بوت اولیه برای خرابی مشاهده کنید.
دامنه کاربرد
سیستم های انتقال نیرو:ABB G3HF HENF331051R0009 می تواند انتقال سریع سیگنال های محافظت را برای محافظت در خطوط انتقال ولتاژ بالا امکان پذیر کند.
اتوماسیون پستی:این امر امکان اتوماسیون پستی را فراهم می کند ، با سیستم های کنترل پستی ادغام می شود تا نظارت در زمان واقعی و پاسخ سریع به شرایط گسل ارائه دهد.
شبکه های برق صنعتی:در مجتمع های بزرگ صنعتی که در آن سیستم های محافظت از توزیع انرژی داخلی محافظت می کنند.
عیب یابی
تأیید نصب:اطمینان حاصل کنید که ماژول به درستی نشسته است و تمام اتصالات الکتریکی ایمن هستند.
منبع تغذیه:اطمینان حاصل کنید که ماژول با ولتاژ عملیاتی مناسب تغذیه می شود.
تداخل:اطمینان حاصل کنید که هیچ تداخل الکترومغناطیسی وجود ندارد که بتواند عملکرد ماژول را به خطر بیندازد
پیکربندی:تنظیمات سیستم را بررسی کنید تا تأیید کنید که پارامترها به درستی پیکربندی شده اند.
شرایط محیطی:محیط نصب را برای دما یا رطوبت بالا یا پایین تر از حد مشخص تأیید کنید.
یکپارچگی اتصال:علائم سایش یا خوردگی را در اتصالات و سیم کشی بررسی کنید
