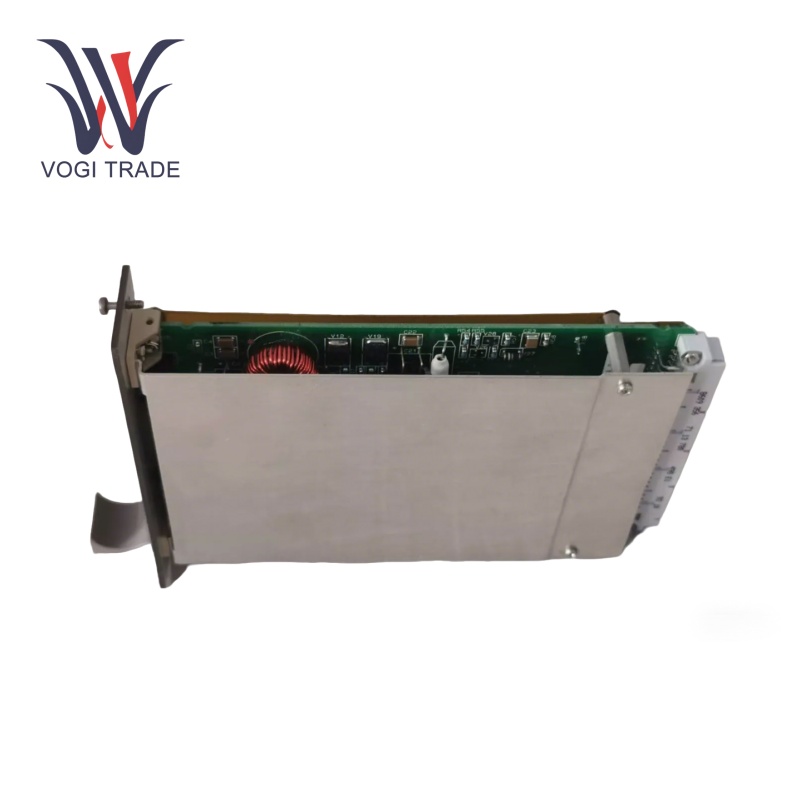

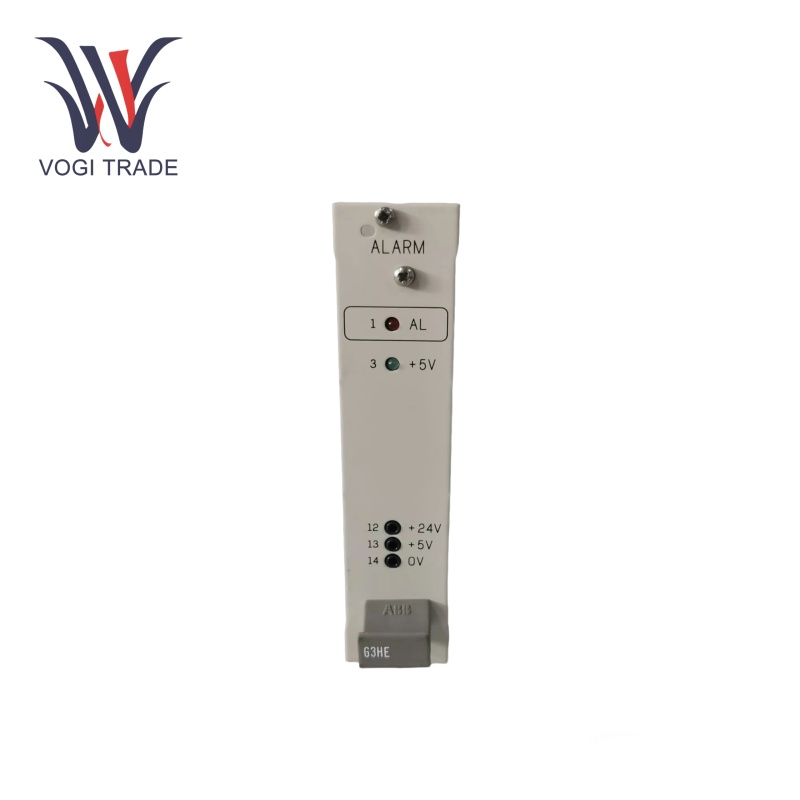

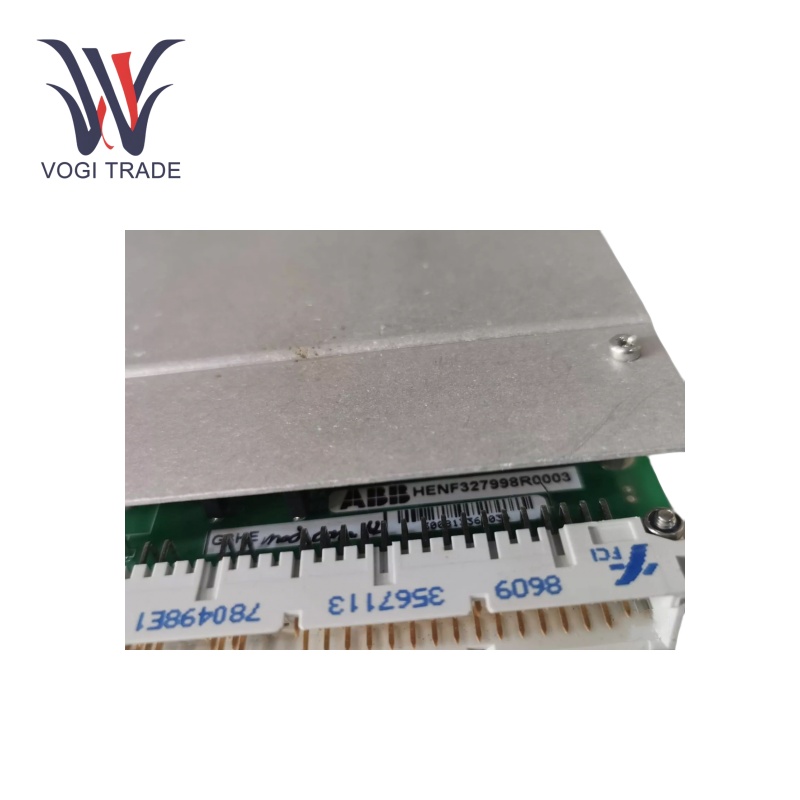

مارک: ABBتوضیحات: کارت هشدار PCBشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB G3HE HENF327998R0003 یک ماژول رابط هشدار است که برای سری دستگاه های محافظت از راه دور NSD70D برای برنامه های محافظت از سیستم قدرت طراحی شده است. این شامل یک تنظیم کننده سوئیچینگ ، مدارهای مختلف نظارت بر ولتاژ ، دو مخاطب زنگ هشدار و دو خروجی باز کردن قفل است.
| ساخت |
ابهام |
| شماره مدل |
g3he |
| شماره سفارش |
HENF327998R0003 |
| کاتالوگ |
ABB Procontrol |
| کشور مبداء |
سوئد |
| کد HS |
8471800000 |
| بعد |
20cm*14cm*3cm |
| ابعاد بسته بندی |
22cm*16cm*5cm |
| وزن |
1 کیلوگرم |
پارامترهای عملیاتی
عرضه ولتاژ:48V تا 125V DC
دمای عملیاتی: -10 درجه سانتیگراد تا +55 درجه سانتیگراد ،
تحمل رطوبت:95 ٪ غیر تراکم
جریان:30a
فراوانی:50/60 هرتز
مصرف برق:برای مصرف کم مصرف برای اطمینان از کارآیی و حداقل تأثیر در بار کلی سیستم طراحی شده است.
ویژگی های محصول
کنترل موتور:کنترل موتور یکی از کارکردهای اصلی است. ABB G3HE HENF327998R0003 به کنترل منبع تغذیه موتورها کمک می کند تا از راه اندازی صاف ، عملیات و کنترل سرعت اطمینان حاصل شود. به عنوان مثال ، با استفاده از برنامه درایو سرعت متغیر ، از آن برای تطبیق فرکانس و ولتاژ اعمال شده بر روی موتور استفاده می شود تا موتور بتواند به سرعت چرخش مورد نظر برسد.
نظارت پارامتر:ABB G3HE HENF327998R0003 دارای نظارت بر پارامترهای الکتریکی و ضریب توان است. پارامترهای نظارت شده می توانند به تشخیص ، تنظیم عملکرد و عملکرد امنیت تجهیزات متصل کمک کنند. به عنوان مثال ، قادر به تشخیص جریان زیاد غیر طبیعی است که ممکن است نشانگر اضافه بار سیستم یا یک مدار کوتاه با نظارت مداوم بر جریان باشد.
محافظت بیش از حد:ABB G3HE HENF327998R0003 دارای ویژگی های محافظت از اضافه بار است. هنگامی که جریان از طریق موتور بالاتر از جریان سفارش موتور در زمان از پیش تعیین شده است ، دستگاه عملکرد را انجام می دهد. این امر می تواند با محدود کردن انرژی تأمین شده به موتور یا خاموش کردن آن انجام شود تا از گرمای بیش از حد و در نهایت آسیب رساندن به سیم پیچ های حرکتی جلوگیری شود.
محافظت از مدار کوتاه:می تواند به سرعت مدار کوتاه را در مدار الکتریکی تشخیص دهد. رله محافظ فعلی بلافاصله منبع تغذیه را برای محافظت از موتور و سایر دستگاه های موجود در مدار از آسیب ، قطع می کند ، مهم نیست که جریان چیست.
شکست فاز طرفدارTECTION:منبع تغذیه فاز موتور را به طور مداوم نظارت می کند. در صورت از بین رفتن یکی از مراحل یکی از ویژگی های ABB G3HE HENF327998R0003 ، این است که ، اگر عدم تعادل فعلی تشخیص داده شود ، کنترل کننده تعیین می کند که کدام مراحل به درستی کار می کند و اگر آنها نادرست باشند ، اجازه نمی دهد که موتور را اجرا کند زیرا کنترل کننده موتور را خاموش می کند ، از این روش از آسیب و ناکارآمدی استفاده می کند.
نصب
سازگاری:ماژول باید با پیکربندی سیستم TeleProtection NSD70D موجود سازگار باشد.
از کار کردنection:قبل از نصب ، ماژول را برای هرگونه آسیب یا نقص فیزیکی بررسی کنید.
نصب دارنده:پس از نصب وی ، از روشهای امن و مناسب استفاده کنید تا هنگام کار لرزش یا اسلاید نشوند.
سیم کشی:مطابق با نمودار سیم کشی موجود در دفترچه راهنمای سیستم ، ماژول را با اتصالات به سیستم وصل کنید.
فعالیت:برای جلوگیری از آسیب به ماژول یا سیستم خود ، جهت صحیح را دنبال کنید.
ایمنی قدرت:قبل از شروع فرآیند نصب ، اطمینان حاصل کنید که منبع تغذیه دستگاه خاموش شده است تا از خطرات الکتریکی یا تصادفات جلوگیری شود.
تجهیزات محافظ شخصیNT:از تجهیزات محافظ شخصی مناسب استفاده کنید ، به عنوان مثال دستکش عایق و عینک ایمنی.
آزمایش:پس از نصب ، سیستم را روشن کرده و آزمایش های عملکردی را انجام دهید تا اطمینان حاصل شود که ماژول به درستی عملکرد دارد.
آگاه باشید:ناهنجاری ها را در عملکرد ماژول در طول راه اندازی اولیه بررسی کنید.
دامنه کاربرد
سیستم های انتقال نیرو:برای اطمینان از یکپارچگی و قابلیت اطمینان خطوط انتقال ولتاژ بالا ، سیگنال های محافظت را مانیتور می کند.
اتوماسیون پستی:ABB G3HE HENF327998R0003 برای نظارت و گزارش زنگ هشدار در زمان واقعی با سیستم های کنترل فرعی یکپارچه شده است.
ثبات شبکه:با فعال کردن پاسخ سریع به شرایط گسل ، به حفظ ثبات کلی شبکه کمک می کند.
شبکه های برق صنعتی: مورد استفاده در مجتمع های بزرگ صنعتی که از سیستم های محافظت از Teleprection برای محافظت از توزیع انرژی داخلی استفاده می شود.
عیب یابی
سیگنال هشدار دریافت نشده است:اطمینان حاصل کنید که ماژول به درستی نصب شده و تمام سیم کشی ها به طور ایمن به هم وصل شده اند. اطمینان حاصل کنید که ولتاژ عملیاتی مناسب به ماژول رسیده است.
هشدارهای دروغین:القاء الکترومغناطیسی را که ممکن است عملکرد ماژول را مختل کند ، بررسی کنید.
پیکربندی:آستانه زنگ هشدار را در تنظیمات سیستم بررسی کنید.
عملکرد متناوب:محیط نصب را برای دما یا رطوبت خارج از محدوده مشخص شده بررسی کنید.
یکپارچگی اتصال:اتصالات و سیم کشی را برای سایش یا خوردگی بررسی کنید.
عملکرد نشانگر:بررسی کنید که شاخص های وضعیت کار می کنند.
سلامت ماژول: اگر شاخص ها نشان می دهند که کار نمی کنند ، ماژول را در سیستمی که شناخته شده است کار کنید تا تصمیم بگیرد که آیا جایگزینی لازم است یا خیر.
