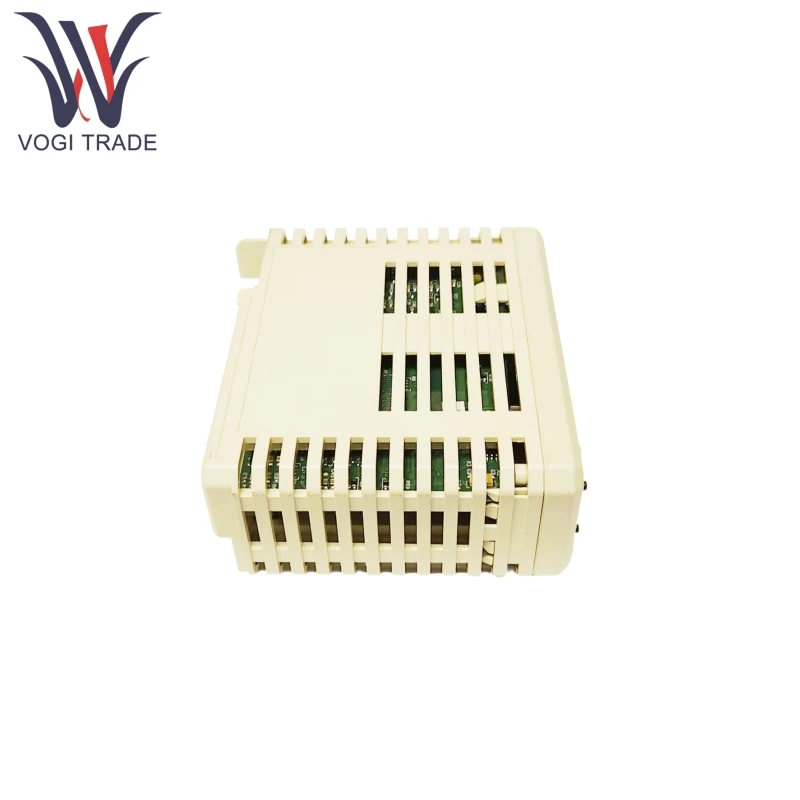

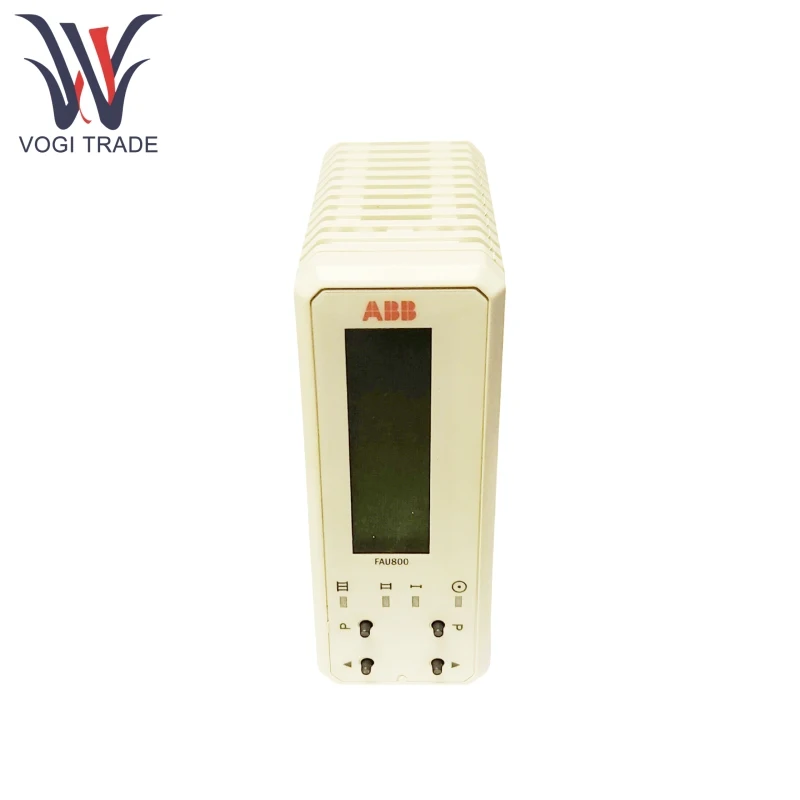

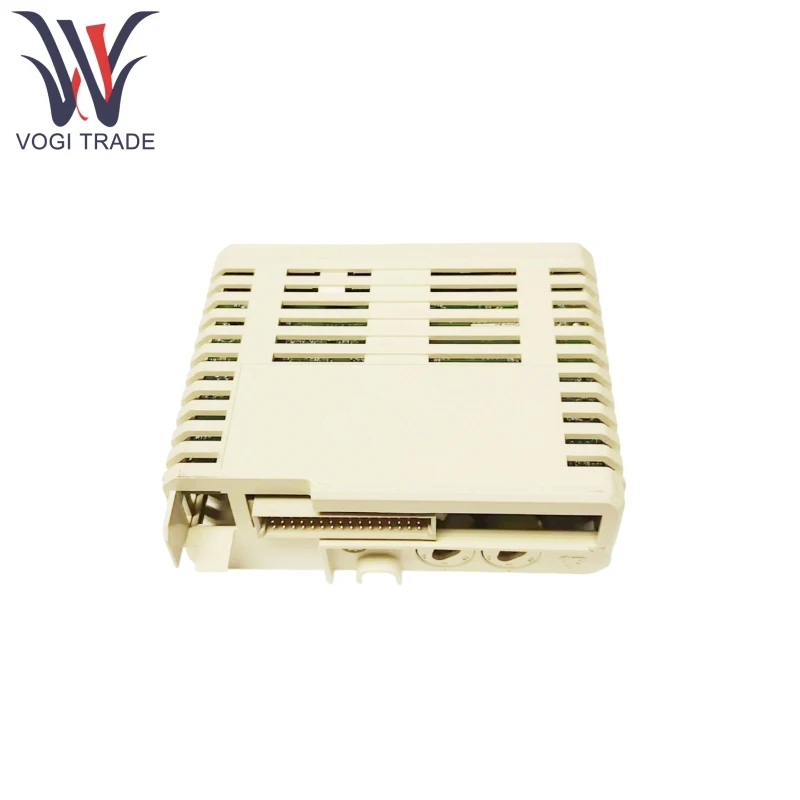

ABB FAU800 C10-11010

ویژگی های محصول

ABB FAU800 C10-11010 از تشخیص شعله برای انواع مختلف سوخت از جمله گاز طبیعی ، گاز کک و گاز کوره انفجار پشتیبانی می کند.

ABB FAU800 C10-11010 می تواند کیفیت سیگنال شعله را در زمان واقعی محاسبه کند ، خطر انقراض شعله را پیش بینی کند و هشدارهای اولیه را تحریک کند.

ABB FAU800 C10-11010 دارای یک سیستم خودکشی داخلی است که به طور مداوم وضعیت ردیاب و مدارهای الکترونیکی را برای اطمینان از قابلیت اطمینان تجهیزات تشخیص می دهد.

هنگامی که یک وضعیت ناامن تشخیص داده شد ، ABB FAU800 C10-11010 می تواند ردیاب شعله را به حالت "بدون شعله" وادار کند و برای جلوگیری از بروز حوادث احتمالی ، زنگ خطر را ایجاد کند.

ABB FAU800 C10-11010 از پروتکل اضافی ProfiBus DP-V1 پشتیبانی می کند و ادغام یکپارچه را با سیستم های DCS امکان پذیر می کند.

ABB FAU800 C10-11010 یک رابط RS-485 سازگار با پروتکل Modbus RTU ، پشتیبانی از ارتباط با دستگاه های شخص ثالث را فراهم می کند.

هر واحد می تواند همزمان سیگنال ها را از دو آشکارساز شعله پردازش کند و از تنظیمات مختلط پشتیبانی می کند (به عنوان مثال ، سنسورهای دوتایی ماوراء بنفش + مادون قرمز).

ABB FAU800 C10-11010 از تنظیم پارامتر از راه دور و به روزرسانی سیستم عامل پشتیبانی می کند و فرآیندهای نگهداری را ساده می کند.

محصول با استفاده از اصل

ABB FAU800 C10-11010 از طریق رابط اختصاصی سیگنال های آنالوگ را از آشکارسازهای شعله دریافت می کند و آنها را به سیگنال های دیجیتال تبدیل می کند.

این ثبات شعله را بر اساس الگوریتم های از پیش تعیین شده ، مانند تجزیه و تحلیل فرکانس نوسان سیگنال و دامنه برای تعیین وضعیت احتراق ارزیابی می کند.

این داده های تاریخی را برای ایجاد یک مدل پایه و شناسایی الگوهای احتراق غیر طبیعی ترکیب می کند.

بر اساس نتایج تجزیه و تحلیل ، شروع/توقف مشعل را کنترل می کند یا منبع سوخت را از طریق خروجی رله تنظیم می کند.

این برنامه از نظارت وضعیت از راه دور و کنترل هماهنگ با ارسال داده های وضعیت زمان واقعی به سیستم DCS از طریق رابط ProfiBus پشتیبانی می کند.

پارامتر محصول

جزئیات زیر برای ABB FAU800 C10-11010 است.

ولتاژ ورودی: 24 ولت DC (دامنه 18-36V DC)

مصرف برق: حداکثر 5W (در 24 ولت DC)

ورودی های دیجیتال: 8 کانال (قابل ارتقا به 16 کانال) ، با پشتیبانی از سیگنال های 24 ولت DC (سطح بالا ≥ 15 ولت ، سطح پایین ≤5 ولت)

خروجی های رله: 2 کانال ، رتبه تماس 250 ولت AC/30V DC ، حداکثر 2A

PROFIBUS DP-V1: حداکثر نرخ Baud 12mbps ، پشتیبانی از پیکربندی اضافی گرم

Modbus RTU: نرخ Baud 9600-115200bps ، بررسی برابری قابل تنظیم

دمای کار: -20 درجه سانتیگراد تا +60 درجه سانتیگراد

دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: 5 ٪ -95 ٪ (غیرقانونی)
