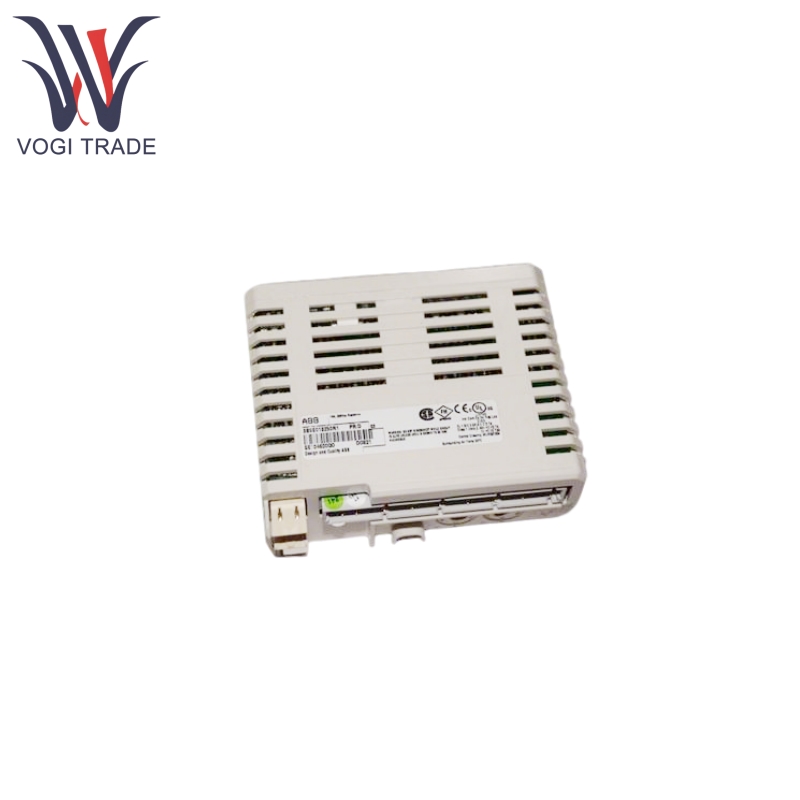

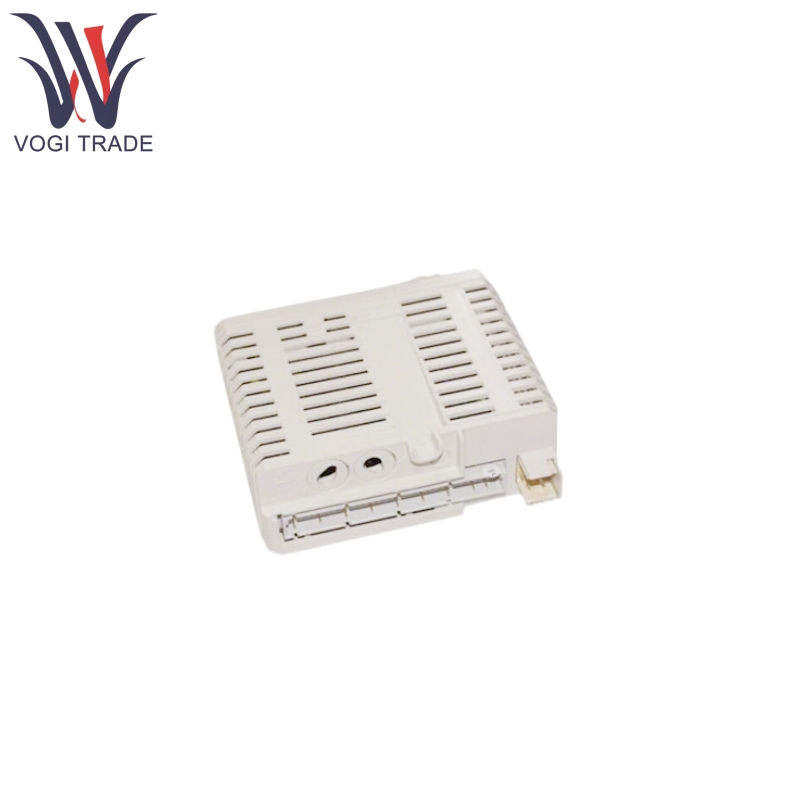

مارک: ABBتوضیحات: ماژول خروجی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB DO821 3BSE013250R1 یک ماژول خروجی AC/DC 8 کانال 230 ولت (به طور معمول بسته ، NC) مناسب برای S800 I/O است. حداکثر ولتاژ خروجی آن 250 ولت AC است و حداکثر جریان خروجی مداوم آن 3A است. تمام خروجی ها به صورت جداگانه جدا می شوند و هر کانال خروجی از یک سد جداسازی نوری ، نشانگر وضعیت خروجی ، درایور رله ، رله و اجزای محافظت از EMC تشکیل شده است.
| ساخت |
ابهام |
| شماره مدل |
DO821 |
| شماره سفارش |
3BSE013250R1 |
| کاتالوگ |
S800 I/O |
| کشور مبداء |
سوئیس |
| کد HS |
8543709990 |
| بعد |
12*10*4cm |
| وزن |
0.2 کیلوگرم |
ویژگی های محصول
ABB DO821 3BSE013250R1 دارای 8 230V AC/DC رله به طور معمول بسته (NC) است که تمام 8 کانال جدا شده است.
ABB DO821 3BSE013250R1 شامل شاخص های وضعیت خروجی برای نمایش وضعیت خروجی است.
مجهز به عملکرد OSP ، ABB DO821 می تواند هنگام شناسایی خطا ، خروجی را بر روی حالت از پیش تعریف شده قرار دهد.

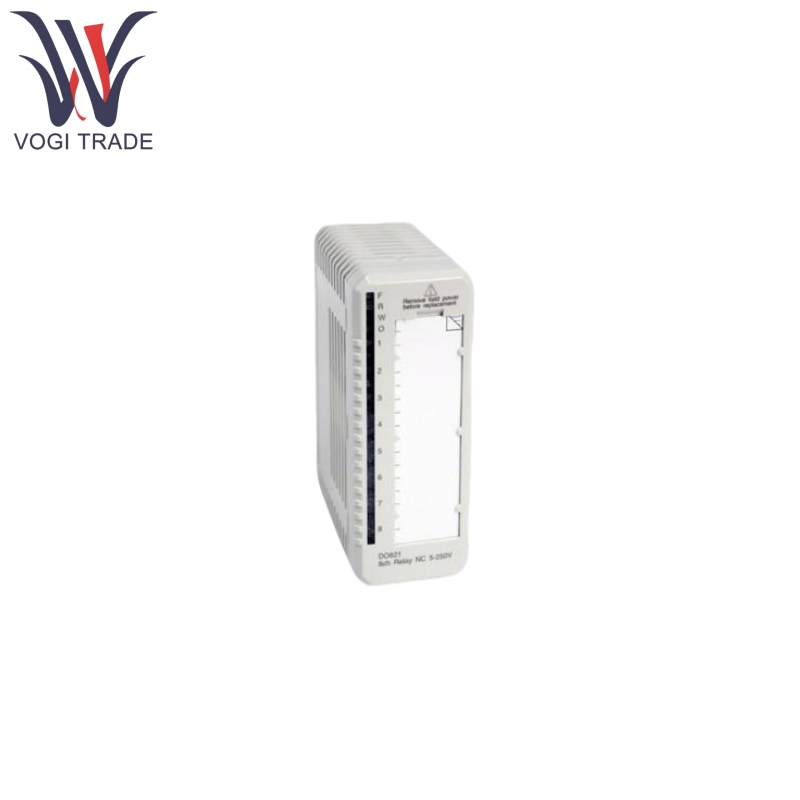

ABB DO821 3BSE013250R1 دارای نشانگرهای LED در جلوی صفحه ، از جمله F (گسل) ، R (در حال اجرا) ، W (هشدار) ، O (SP) و شاخص های وضعیت برای کانال های 1-8 است.
ABB DO821 3BSE013250R1 دارای یک عملکرد نظارت بر مبدل قدرت 24/12 ولت است که شاخص های وضعیت نظارت را برای خطاهای ماژول ، هشدارهای ماژول ، خطاهای کانال و موارد دیگر فراهم می کند.
محصول با استفاده از اصل
ABB DO821 3BSE013250R1 ماژول خروجی دیجیتال سیگنال های کنترل را از طریق ماژولبوس دریافت می کند. هر کانال خروجی از طریق موانع جداسازی نوری از طریق سایر قسمت ها جدا می شود تا از ایمنی سیستم اطمینان حاصل شود. درایور رله بر اساس سیگنال های کنترل ، رله را فعال می کند و از این طریق وضعیت روشن/خاموش دستگاه های خارجی را کنترل می کند.
LED های نشانگر وضعیت خروجی وضعیت عملیاتی در زمان واقعی هر کانال را نشان می دهد. هنگامی که یک خطا تشخیص داده شد ، عملکرد OSP خروجی را به حالت از پیش تعیین شده تنظیم می کند و LED هشدار دهنده روشن می شود. سیگنال خطا را می توان از طریق ModuleBus خواند ، و کاربران می توانند عملکرد مانیتورینگ ولتاژ قدرت رله را از طریق پارامترها فعال یا غیرفعال کنند.
پارامتر محصول
در زیر ABB DO821 3BSE013250R1 جزئیات ماژول خروجی دیجیتال است.
مشخصات سیگنال: 230 ولت AC/DC (5-250 ولت AC/DC) ، 3A
جداسازی: به صورت جداگانه بین کانال ها و مدار مشترک جدا شده است
محدودیت فعلی: می تواند توسط MTU محدود باشد
حداکثر طول کابل میدان: 600 متر (656 یارد)
ولتاژ عایق دارای امتیاز: 250 ولت
ولتاژ تست دی الکتریک: 2000 ولت AC
اتلاف برق: تایپ. 2.9w
مصرف فعلی:
+ماژول 5 ولت: 60mA
+ماژول 24 ولت: 140ma
+24 ولت خارجی: 0
نیاز محیط زیست:
دمای کار: 0 تا +55 درجه سانتیگراد (32 تا +131 درجه فارنهایت) ، مصوبات برای +5 تا +55 درجه سانتیگراد صادر می شود
دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت)
درجه آلودگی: درجه 2 ، IEC 60664-1
محافظت از خوردگی: ISA-S71.04: G3
رطوبت نسبی: 5 تا 95 ٪ ، غیرقانونی
حداکثر دمای محیط: 55 درجه سانتیگراد (131 درجه فارنهایت) ، برای نصب عمودی در MTU جمع و جور 40 درجه سانتیگراد (104 درجه فارنهایت)
کلاس حفاظت: IP20 طبق IEC 60529
شرایط کار مکانیکی: IEC/EN 61131-2
EMC: EN 61000-6-4 و 61000-6-2
دسته بندی های ولتاژ: IEC/EN 60664-1 ، و 50178
کلاس تجهیزات: کلاس I طبق IEC 61140 ، (زمین محافظت شده)
