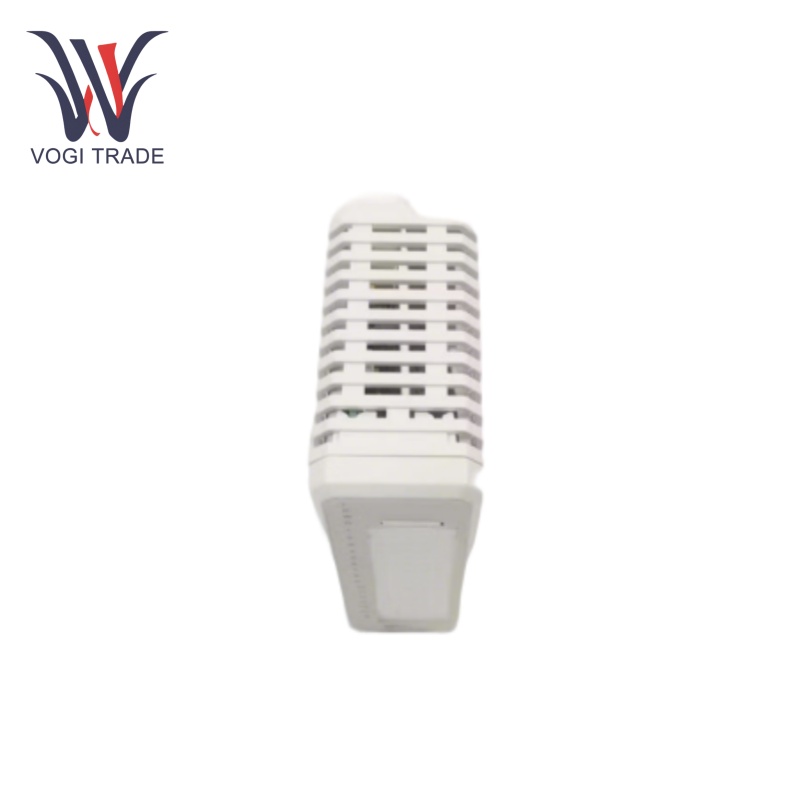

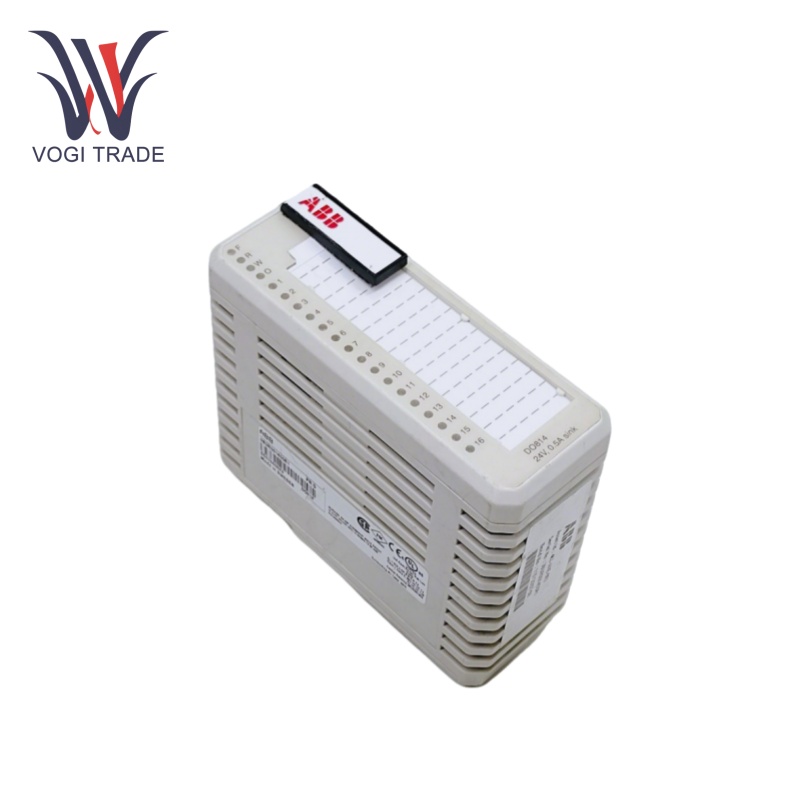

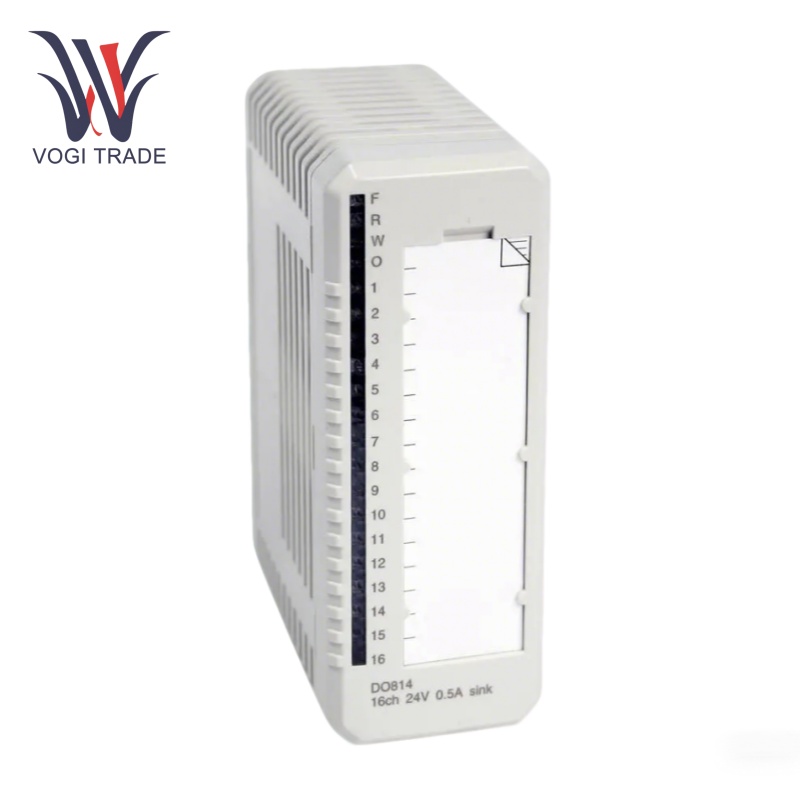

مارک: ABBتوضیحات: ماژول خروجی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB DO814 برای هر کانال خروجی و LED های نشانگر حالت خروجی ، از اتصال کوتاه و بیش از حد ولتاژ ارائه می دهد. هنگامی که ولتاژ از بین می رود ، ورودی نظارت ولتاژ فرایند سیگنال های خطا ایجاد می کند که از طریق اتوبوس ماژول قابل خواندن است.
| ساخت |
ابهام |
| شماره مدل |
DO814 |
| شماره سفارش |
bur001455r1 |
| کاتالوگ |
800 |
| کشور مبداء |
سوئد |
| کد HS |
7326909000 |
| بعد |
18cm*18cm*12cm |
| ابعاد بسته بندی |
20cm*20cm*14m |
| وزن |
2 کیلوگرم |
پارامتر فنی
مشخصات سیگنال:24 در دی سی.
ظرفیت فعلی: 0.5 ا.
تعداد کانال ها:16 - خروجی دیجیتال کانال ، به دو گروه جدا شده ، با 8 کانال خروجی و ورودی نظارت 1 ولتاژ در هر گروه تقسیم می شود.
ولتاژ عایق بندی شده:50 V.
ولتاژ تست دی الکتریک:500 ولت و.
اتلاف قدرت:2.1 W.
مصرف فعلی:80 کارشناسی ارشد برای اتوبوس ماژول 5 ولت.
دمای عملیاتی:0 - +55 درجه سانتیگراد.
دمای ذخیره سازی:- 40 - +70 درجه سانتیگراد.
کلاس محافظت:IP20
رابط ارتباطی:می توان از آن با MTU هایی مانند TU810 ، TU812 ، TU814 ، TU830 ، TU833 یا TU838 استفاده کرد.
خصوصیات عملکردی
حفاظت از خروجی:هر کانال خروجی با محافظت از اتصال کوتاه ، محافظت بیش از حد ولتاژ و محافظت بیش از حد دما. ABB DO814 می تواند از ماژول و تجهیزات خارجی در برابر آسیب محافظت کند.
انزوای نوری: عددجداسازی نوری ABB DO814 می تواند از سد بالا نوری پایین استفاده کند ، به طوری که مدار سیستم و سیستم کنترل و تداخل از محیط میدان به طور مؤثر جدا شده است.
نظارت بر وضعیت خروجی:هر کانال خروجی ABB DO814 دارای یک LED دارای وضعیت خروجی است که می تواند به طور شهودی وضعیت کار هر کانال را نشان دهد.
نظارت ولتاژ فرآیند:ورودی برای نظارت بر ولتاژ فرآیند (یک گروه از کانال های خروجی). اگر این ولتاژ را از دست بدهیم ، باعث می شود سیگنال خطای کانال ایجاد شود که می تواند از طریق اتوبوس ماژول خوانده شود.
مناطق کاربردی
کنترل فرآیند صنعتی:ABB DO814 همچنین در سیستم های کنترل فرآیند صنعتی ، از جمله کنترل دریچه ها ، پمپ ها و موتورها در شیمیایی ، نفت و سایر صنایع استفاده می شود. برای اطمینان از عملکرد پایدار کل فرآیند تولید ، قادر به کنترل دقیق وضعیت شروع - متوقف کردن و وضعیت اجرای این دستگاه ها است.
تجهیزات اتوماسیون کارخانه:در خط تولید اتوماسیون کارخانه ، از ABB DO814 می توان برای کنترل نقاله ، بازوی ربات ، دریچه های Solenoid و سایر تجهیزات استفاده کرد و تجهیزات تولید را کنترل دقیق و عملکرد هماهنگ ، بهبود کارایی تولید و کیفیت محصول را تحقق بخشید.
سیستم های مدیریت ساختمان:ABB DO814 همچنین می تواند در سیستم های مدیریت ساختمان برای تحقق کارکردهایی مانند کنترل باز و بسته شدن درب/پنجره ، عملکرد سیستم تهویه مطبوع ، چراغ آسانسور و سایر تجهیزات استفاده شود که به بهبود سطح مدیریت هوشمند و صرفه جویی در مصرف انرژی ساختمانها کمک می کند.
