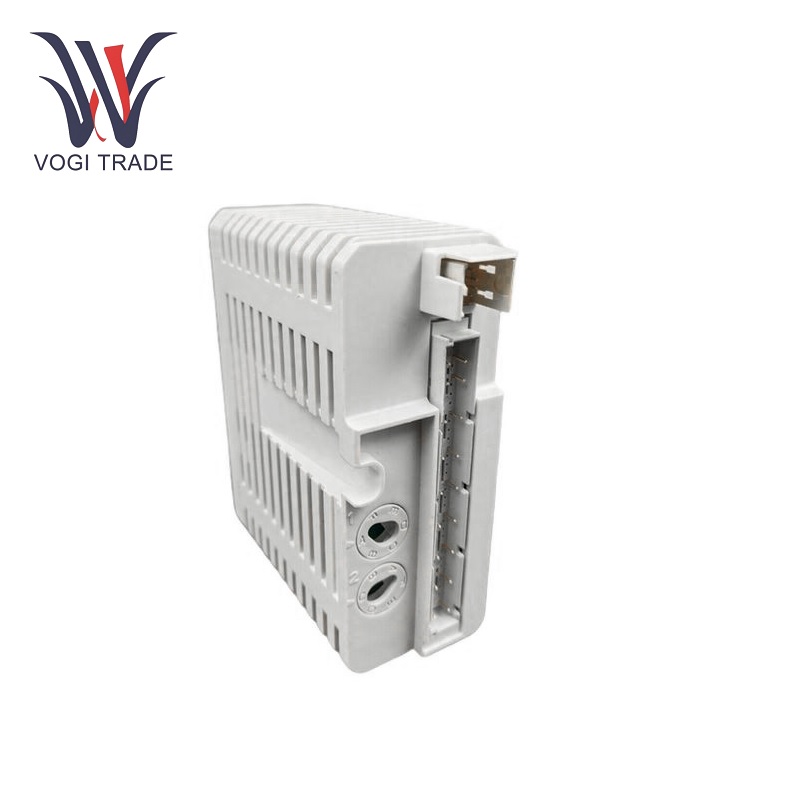

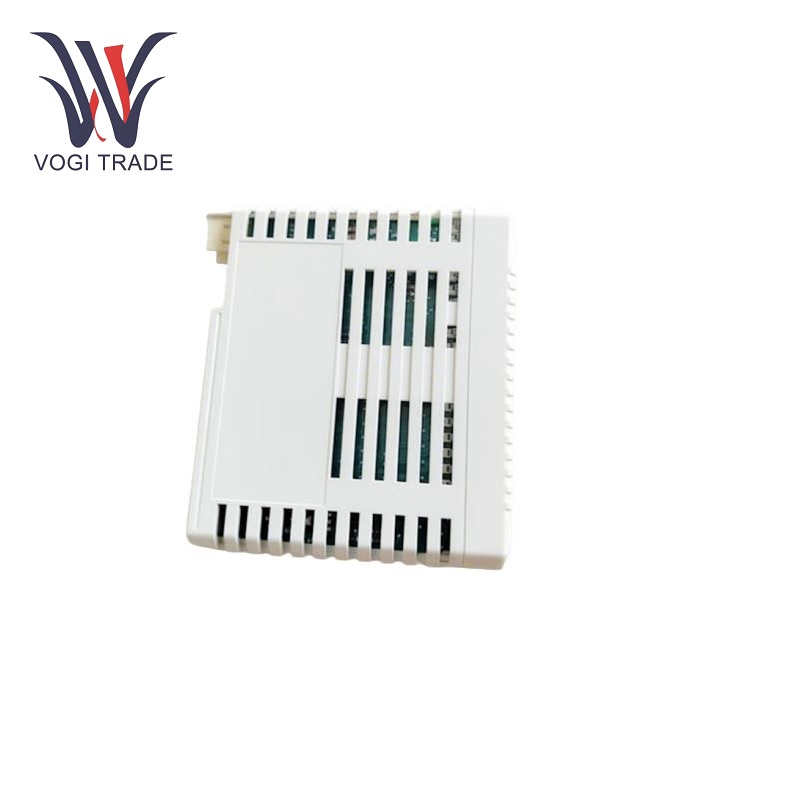

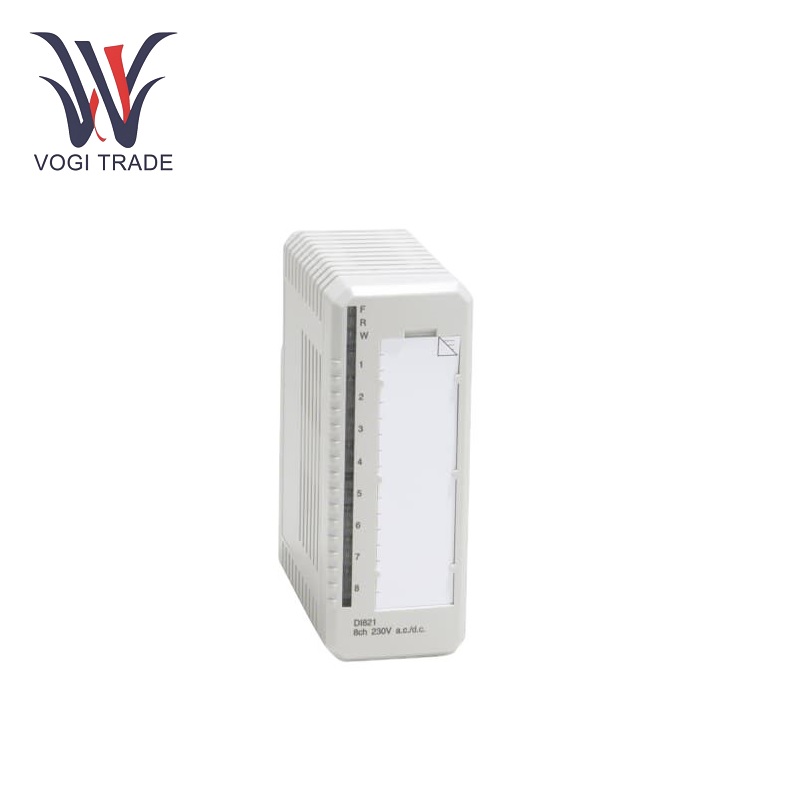

ABB DI821

پارامترهای عملیاتی

کانال ها و ولتاژ:ABB DI821 یک ماژول ورودی دیجیتال 230 ولت AC/DC 8 کاناله است. محدوده ولتاژ ورودی 164 ولت تا 264 ولت (AC) و جریان ورودی 11 میلی آمپر (230 ولت AC) است. محدوده ولتاژ DC ورودی 175 تا 275 ولت و جریان ورودی 1.6 میلی آمپر در 220 ولت DC است.

امپدانس ورودی:امپدانس ورودی AC 21 کیلو اهم و امپدانس ورودی DC 134 کیلو اهم است.

جداسازی:ورودی با تراکنش برای قابلیت اطمینان بالا و مصونیت نویز ایزوله می شود.

زمان فیلتر دیجیتال:2، 4، 8 یا 16 میلی ثانیه (قابل انتخاب)

محدوده فرکانس ورودی:محدوده فرکانس ورودی بین 47 تا 63 هرتز است.

PERSON:MTU می تواند قدرت جریان سنسور را محدود کند.

حداکثر طول کابل میدان:200 متر (219 yd)/100 pF/m (AC); 600 متر (656 yd) (DC).

عایق رتبه بندی شدهولتاژ یون و ولتاژ آزمایش دی الکتریک:ولتاژ نامی عایق 250 ولت، ولتاژ آزمایش دی الکتریک 2000 ولت AC است.

اتلاف برق:اتلاف توان اسمی 2.8 وات است.

دمای عملیاتی:0 تا +55 درجه سانتیگراد؛ دمای نگهداری: -40 تا +70 درجه سانتیگراد. رطوبت نسبی: 5 تا 95 درصد غیر متراکم.

ویژگی های محصول

ورودی 8 کانال 120 ولت AC/DC:ABB DI821 اجازه می دهد تا چندین سیگنال ورودی دیجیتال به طور همزمان پردازش شوند.

انزوا بین iکانال های فردی:همه کانال های ورودی دارای ایزوله قابل توجهی از یکدیگر هستند تا هرگونه تداخلی که ممکن است بین کانال ها ایجاد شود را از بین ببرد و سیگنال های ورودی دقیق و قابل اعتمادی را ارائه دهد.

نظارت بر ولتاژ:S1 می تواند به عنوان ورودی نظارت بر ولتاژ برای S2 S4 و S8 به عنوان ورودی نظارت بر ولتاژ برای S5 S7 استفاده شود. هنگامی که ولتاژ کانال 1 یا 8 ناپدید می شود، ورودی خطا فعال می شود و LED هشدار چشمک می زند. سیگنال خطا را می توان از گذرگاه ماژول خواند.

نشانگر وضعیت ورودی:هر کانال ورودی دارای یک LED نشانگر وضعیت ورودی است که می تواند وضعیت ورودی را به صورت بصری بررسی کند.

فیلتر سیگنال: خود سیلیکون دارای یک فیلتر آنالوگ (زمان پاسخ 6 میلی ثانیه) است که می تواند نویز یا تداخل در سیگنال ورودی را برای بهبود کیفیت سیگنال حذف کند.

محدوده کاربردی

ساخت:ABB DI821 برای نظارت بر وضعیت سنسورهای مختلف، سوئیچ‌ها و سایر دستگاه‌های ورودی دیجیتال مورد استفاده در خط تولید، مانند تشخیص قطعه کار، محل قرارگیری محرک و وضعیت دستگاه ایمنی استفاده می‌شود.

کنترل فرآیند:در برنامه های کاربردی کنترل فرآیند، ABB DI821 می تواند پارامترهای فرآیند مانند دما، فشار، سوئیچ جریان و غیره را تحت نظر داشته باشد و سیگنال های ورودی را به سیستم کنترل ارائه دهد تا اطمینان حاصل شود که فرآیند به درستی کار می کند.

تولید و توزیع برق:از ABB DI821 می توان برای نظارت بر وضعیت تجهیزات الکتریکی مانند قطع کننده مدار و رله در نیروگاه ها و پست ها و انجام نظارت و کنترل از راه دور سیستم های قدرت استفاده کرد.

مدیریت هوشمند اتوماسیون ساختمان:در سیستم های اتوماسیون ساختمان می توان از آن برای نظارت بر وضعیت تجهیزاتی مانند درها، پنجره ها، روشنایی و غیره استفاده کرد تا کنترل هوشمند ساختمان ها محقق شود.
