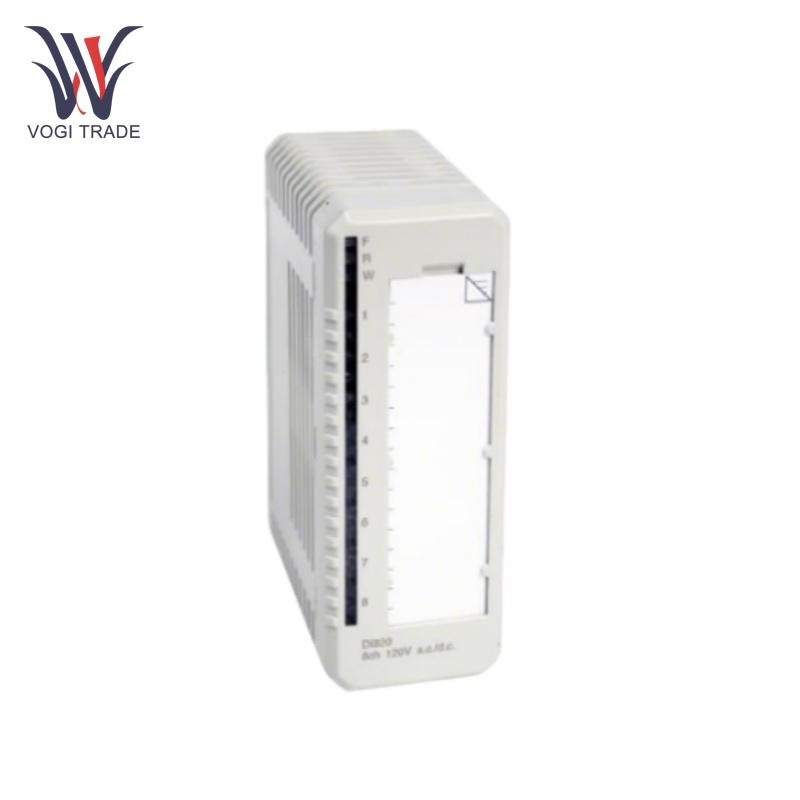

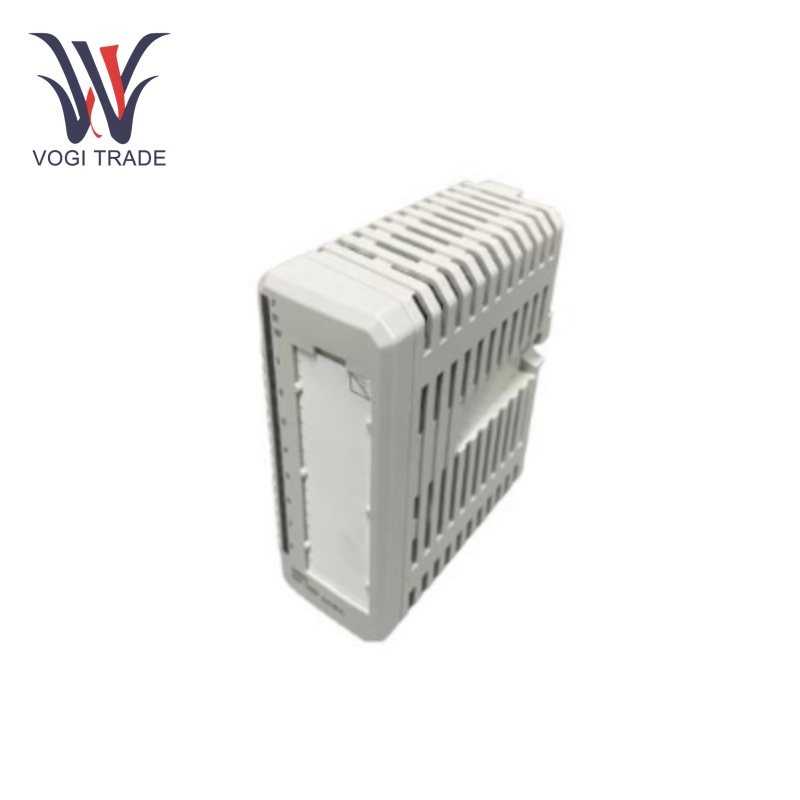

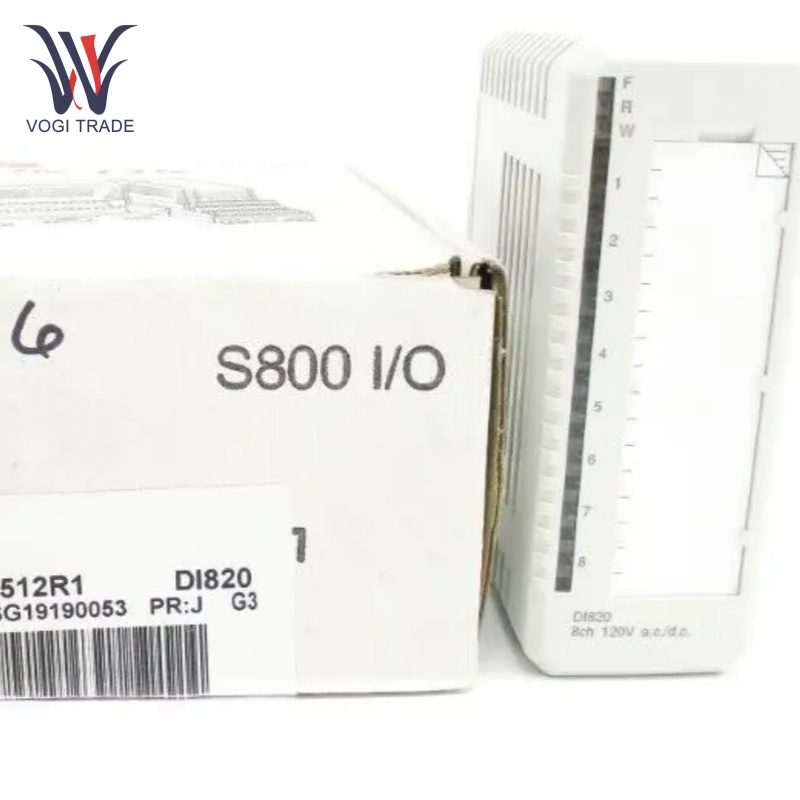

ABB DI820

پارامترهای عملیاتی

اتلاف قدرت: به طور معمول 2.8 W.

زمان فیلتر:زمان فیلتر قابل انتخاب است و می تواند روی 2 ، 4 ، 8 یا 16 ms تنظیم شود.

مصرف فعلی:+اتوبوس ماژول 5 ولت 50 میلی آمپر مصرف می کند ، در حالی که +اتوبوس ماژول 24 ولت و +24 ولت خارجی دارای 0 مصرف فعلی است.

دمای عملیاتی: 0 تا +55 درجه سانتیگراد

کانال های ورودی:8 کانال ورودی دیجیتال.

دامنه ولتاژ ورودی AC:77 تا 130 ولت ، با جریان ورودی 10 میلی آمپر در 120 ولت AC.

محدوده ورودی DC:75 تا 145 ولت ، با جریان ورودی 2.8 میلی آمپر در 110 ولت DC.

امپدانس ورودی:12 KΩ برای ورودی AC و 39 KΩ برای ورودی DC.

محدوده فرکانس ورودی:47 - 63 هرتز.

نظارت ولتاژ: کانال های 1 و 8 به ترتیب می توانند به عنوان ورودی نظارت ولتاژ برای کانال های 2-4 و 5-7 عمل کنند.

ویژگی های محصول

مقیاس پذیری: حداکثر 8 واحد ABB DI820 در یک اتصال واحد. این طرح چگالی بالا ورودی های بیشتری را در یک ماژول کوچک بسته بندی می کند و املاک و مستغلات را در کابینت های کنترل حفظ می کند.

در هر کانال جداسازی:هر یک از 8 کانال به صورت جداگانه جدا شده است. این امر به جلوگیری از بحث و گفتگو از یک کانال به کانال دیگر کمک می کند ، که باعث می شود سیگنال های ورودی قابل اطمینان تر باشند ، زیرا سیگنال هایی که به یک کانال تغذیه می شوند ، کانال های دیگر را تحت تأثیر قرار نمی دهند. ABB DI820 همچنین به جلوگیری از صحبت متقابل و مدارهای کوتاه در بین منابع مختلف ورودی کمک می کند.

نظارت کانال: کانال 1 را می توان به عنوان کانال های ورودی نظارت کانال 2 - 4 و کانال 8 به عنوان ورودی نظارت کانال برای کانال های 5 - 7 استفاده کرد. ورودی های خطا فعال می شوند و در صورت از بین رفتن ولتاژهای متصل به کانال 1 یا 8 ، چراغ های هشدار دهنده روشن می شوند. این ویژگی برای تشخیص خرابی های برق یا شرایط ولتاژ غیر طبیعی در قدرت ورودی میدان بسیار مهم است و از یکپارچگی سیگنال های ورودی اطمینان حاصل می کند.

شاخص های وضعیت ورودی: هر کانال دارای LED های نشانگر حالت است. حالت فعال هر ورودی توسط یک دیود در حال انتشار برای اپراتورها و تکنسین ها نشان داده شده است تا وضعیت ورودی را به سرعت تفسیر کنند. این باعث می شود اشکال زدایی و نظارت آسانتر شود.

فیلتر سیگنالg: ماژول قادر به فیلتر کردن است. زمان فیلتر دیجیتال را می توان همانطور که قبلاً توضیح دادیم تنظیم کرد ، در حالی که فیلتر آنالوگ کاهش نویز را فراهم می کند و سیگنال های ورودی پایدار را تضمین می کند. در محیط های صنعتی که سر و صدای الکتریکی می تواند یک مشکل واقعی باشد ، این بسیار مهم است.

کسب سیگنال دیجیتال: ABB DI820 سیگنال های دیجیتالی را از دستگاه های میدانی ضبط می کند و وضعیت آنها را برای پردازش به سیستم اتوماسیون منتقل می کند.

نصب

نصب: ABB DI820 برای نصب سریع و آسان طراحی شده است. می توان آن را به یک راه آهن DIN استاندارد ، که یک چارچوب نصب استاندارد است ، قرار دهد که عموماً برای نصب مدار و تجهیزات کنترل صنعتی در داخل قفسه های تجهیزات استفاده می شود.

پیوستگی: ABB DI820 از یک رابط صنعتی استاندارد برای اتصال استفاده می کند. هنگام اتصال ماژول ، اطمینان حاصل کنید که سیم کشی به درستی با توجه به نمودار سیم کشی انجام می شود. انتخاب و نصب کابل Proper برای حفظ یکپارچگی سیگنال مهم است. با توجه به عواملی مانند رتبه بندی ولتاژ ، امپدانس و الزامات محافظ ، از نوع کابل مناسب استفاده کنید.

پایه گذاری: از زمین مناسب ماژول اطمینان حاصل کنید. زمینی به محافظت از ماژول در برابر افزایش الکتریکی و کاهش تداخل الکترومغناطیسی کمک می کند.

دامنه کاربرد

نظارت بر دستگاه های میدان ولتاژ بالا: ضبط و انتقال وضعیت دستگاه های کار شده در محدوده ولتاژ ماژول به کنترل کننده های مرکزی.

سیستم های ایمنی:اجرای قفل ایمنی و سیستم های خاموش کننده اضطراری که در آن نظارت بر ورودی دیجیتال با ولتاژ بالا قابل اعتماد است.

اتوماسیون: ادغام با سایر ماژول های S800 I/O برای ایجاد راه حل های جامع اتوماسیون.

عیب یابی

شاخص های LED: برای عیب یابی سریع از LED های وضعیت ورودی در هر کانال استفاده کنید.

سیاهههای خطا: تجزیه و تحلیل سیاهههای مربوط به خطای سیستم و تاریخچه تشخیص برای شناسایی و عیب یابی.

هشدارهای نظارت ولتاژ:برای تشخیص از دست دادن ولتاژ ورودی ، به LED های هشدار دهنده نظارت ولتاژ توجه داشته باشید.
