ABB DI814 3BUR001454R1

ویژگی های محصول

ABB DI814 دارای 16 کانال ورودی دیجیتال ، پشتیبانی از ورودی های نوع منبع فعلی (24 ولت DC) است که امکان دستیابی همزمان سیگنال های میدانی را فراهم می کند.

ورودی های ABB DI814 به 2 گروه جدا شده مستقل (8 کانال در هر گروه) تقسیم می شوند که هر گروه مجهز به ورودی 1 ولتاژ برای کاهش تداخل و تقویت ایمنی سیستم است.

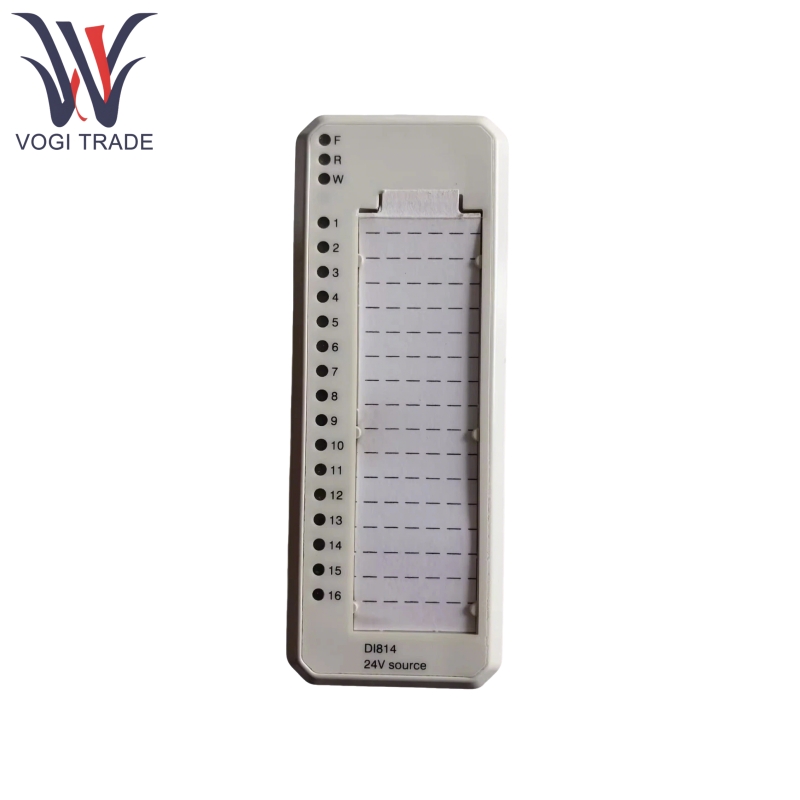

ABB DI814 مجهز به شاخص های LED صفحه جلو ، از جمله گسل (F) ، اجرا (R) ، هشدار (W) و 16 شاخص وضعیت کانال ("0" یا "1") است که تشخیص سریع را تسهیل می کند.

ABB DI814 از زمان فیلتر دیجیتال قابل انتخاب (2 ، 4 ، 8 ، 16 ms) پشتیبانی می کند تا سر و صدا را بر اساس محیط میدانی سرکوب کند و از ثبات سیگنال اطمینان حاصل کند.

ABB DI814 از نظارت ولتاژ فرآیند (1 کانال در هر گروه) پشتیبانی می کند ، و سیگنال های خطای کانال را می توان از طریق ماژولبوس برای نگهداری از راه دور خوانده کرد.

ABB DI814 با چندین گواهینامه صنعتی مطابقت دارد و می تواند در محیط های سخت مانند دامنه دمای گسترده و رطوبت بالا ، با رتبه محافظت از IP20 فعالیت کند.

محصول با استفاده از اصل

ABB DI814 3BUR001454R1 سیگنال های سوئیچ را از دستگاه های میدانی (مانند سوئیچ های محدود ، سنسورهای مجاورت ، دکمه ها و غیره) جمع می کند و حالت های فیزیکی (روشن/خاموش) را به سیگنال های برقی (سطح بالا/پایین) تبدیل می کند. در داخل ، این ماژول با استفاده از محدودیت فعلی ، محافظت از EMC و اجزای جداسازی نوری ، سیگنال ها را پردازش می کند و به دنبال آن سرکوب نویز از طریق یک مدار فیلتر. سیگنال های دیجیتالی پایدار سپس از طریق ماژولبوس به کنترلر سطح بالا (مانند PLC یا DCS) منتقل می شوند. علاوه بر این ، ماژول بازخورد در زمان واقعی را در مورد وضعیت و وضعیت کانال خود از طریق نظارت ولتاژ و شاخص های LED ارائه می دهد و از انتقال داده های قابل اعتماد اطمینان می دهد.

کاربرد محصول

موارد زیر ABB DI814 3BUR001454R1 جزئیات ماژول ورودی دیجیتال است.
