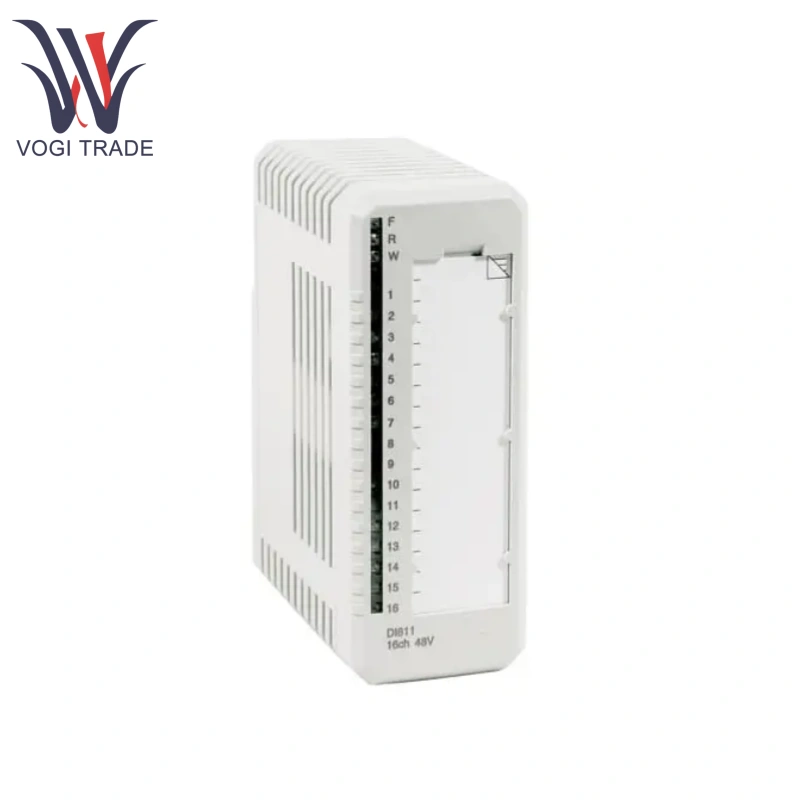

مارک: ABBتوضیحات: ماژول ورودی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB DI811 یک ماژول ورودی دیجیتال از سری S800 I/O است. دارای 16 کانال ورودی به دو گروه جدا شده با ویژگی های غرق شدن فعلی است. این ماژول شامل نظارت بر ولتاژ فرآیند ، جداسازی نوری برای یکپارچگی سیگنال و شاخص های LED برای نظارت بر وضعیت ورودی است.
| ساخت |
ابهام |
| شماره مدل |
DI811 |
| شماره سفارش |

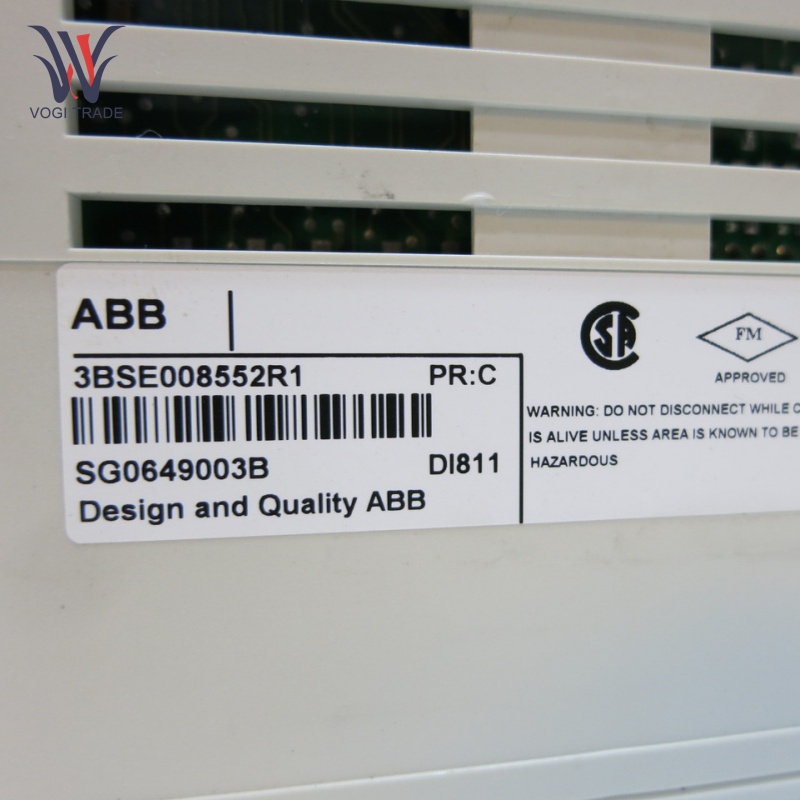

3BSE008552R1 |
| کاتالوگ |
800 |
| کشور مبداء |
سوئد |
| کد HS |
7326909000 |
| بعد |
18cm*18cm*12cm |
| ابعاد بسته بندی |
20cm*20cm*14m |
| وزن |
2 کیلوگرم |
پارامترهای عملیاتی
کانال های ورودی: 16 کانال ورودی دیجیتال ، که در دو گروه جدا شده هشت نفره سازماندهی شده اند.
مشخصات ولتاژ: هر کانال برای ورودی های 48 ولت DC با ویژگی های غرق شدن فعلی طراحی شده است.
امپدانس ورودی: با امپدانس ورودی در حدود 10 کیلوگرم.
زمان پاسخ: زمان پاسخ کمتر از 1 میلی ثانیه است.
دامنه دمای عملیاتی:- 25 درجه سانتیگراد تا + 60 درجه سانتیگراد.
شاخص های وضعیت ورودی:هر کانال مجهز به شاخص های LED برای نمایش وضعیت ورودی ، تسهیل نظارت و تشخیص آسان است.
ویژگی های محصول
تشخیص سیگنال با دقت بالا: ABB DI811 به طور خاص برای تشخیص دقیق و دقیق سیگنال بهینه شده است. ABB DI811 قادر به تشخیص چندین سطح ورودی دیجیتال است و باعث می شود عملکرد پایدار و مؤثر در محیط های پر سر و صدا یا بدون کنترل باشد.
با سرعت زیاد: ABB DI811 به دلیل زمان پاسخ سریع خود قادر به پاسخ سریع به سیگنال های ورودی است و این امر را برای فرآیندهای تولید با سرعت بالا یا سیستم های نظارت بر زمان واقعی که در آن کسب داده مهم است بسیار مهم است.
ConfigurabLE بیش از هوا: ABB DI811 را می توان به راحتی متناسب با نیاز برنامه ها تنظیم کرد ، بنابراین می توانید هنگام استفاده از این ماژول برای کاهش سربار در هنگام تنظیم سناریوهای مختلف ، تنظیم کنید.
انزوای سیگنال: هر کانال ورودی دارای یک مانع جداسازی نوری است. این جداسازی محافظت از ماژول و تجهیزات پیوست شده در برابر گذرگاه های برقی ، مدارهای کوتاه و حلقه های زمینی را فراهم می کند که باعث افزایش قابلیت اطمینان و ایمنی در سیستم به عنوان یک کل می شود.
نظارت ولتاژ فرآیند: ساخته شده در نظارت ولتاژ فرآیند با نظارت بر سطح ولتاژ ورودی و اطلاع رسانی به اپراتورها برای هرگونه شرایط نادرست ، قابلیت اطمینان سیستم را افزایش می دهد.
انزوای نوری: تمام کانال های ورودی با انزوای نوری همراه هستند و از تداخل هرگونه فعالیت الکتریکی جلوگیری می کنند و از یکپارچگی هر سیگنال ورودی اطمینان می دهند.
نصب
نوع نصب:به طور معمول ، ABB DI811 دارای ویژگی نصب ریلی DIN است. این نصب با کمک یک دستگاه چسباندن که بر روی راه آهن DIN قرار دارد و به طور مناسب زمینی اطمینان حاصل می شود.
اتصال سیم کشی: اتصال ماژول با اتصالات سیم 3 - برای نصب کامل ماژول های I/O امکان پذیر است. و همچنین فیوزها و توزیع انرژی میدانی. اتصالات I/O و ZP اختصاصی به سیم کشی فیلد برای هر کانال ارائه شده است. هر یک از این دو گروه جدا شده دارای فیوز 6.3 هستند و ولتاژ فرآیند می تواند به آنها وصل شود.
داده: تنظیمات پیکربندی: پس از نصب فیزیکی ، ماژول باید در سیستم کنترل پیکربندی شود. این می تواند شامل سیگنالهایی مانند ورودی دیجیتال ، TTL ، CMOS ، حالت های فیلتر ، آدرس دهی شبکه و سایر پارامترها باشد.
دامنه کاربرد
Inاتوماسیون دنباله دار: استفاده مشترک در فرآیند اتوماسیون صنعتی. قادر به نظارت بر وضعیت سنسورهای مختلف است.
سیستم های مدیریت ساختمان: می توان از آن برای نظارت بر ورودی در سیستم های HVAC ، سیستم های کنترل روشنایی و سیستم های امنیتی در مدیریت ساختمان استفاده کرد.
توزیع انرژی: نظارت و کنترل مدارهای الکتریکی را در شبکه های توزیع برق امکان پذیر می کند. این می تواند وضعیت قطع کننده های مدار ، سوئیچ ها و سایر مؤلفه های الکتریکی را در پانل های توزیع برق یا پستها شناسایی کند ، بنابراین از عملکرد قابل اعتماد شبکه انرژی پشتیبانی می کند.
نظارت میدانی: از آن برای نظارت بر وضعیت دستگاه های میدانی و انتقال آن اطلاعات به کنترلر استفاده می شود.
قفل ایمنی و خاموش کردن اضطراری: اطمینان از نظارت قابل اعتماد از ورودی های دیجیتال.
عیب یابی
پیام های تشخیصی: نظارت بر پیام های تشخیص شدت برای تعریف رفتار سیستم.
شاخص های LED: با استفاده از LED های وضعیت ورودی در هر کانال ، به سرعت شناسایی و مکان یابی را پیدا کنید.
سیاهههای خطا: ردیابی و عیب یابی گسلها از طریق سیاهههای مربوط به خطا و تاریخچه تشخیص.
Iدندانپزشکیبدیهیبرایتعویض ماژول: اگر ماژول مشکوک معیوب است ، از مبادله داغ برای جایگزینی ماژول گسل مشکوک بدون خرابی استفاده کنید.
