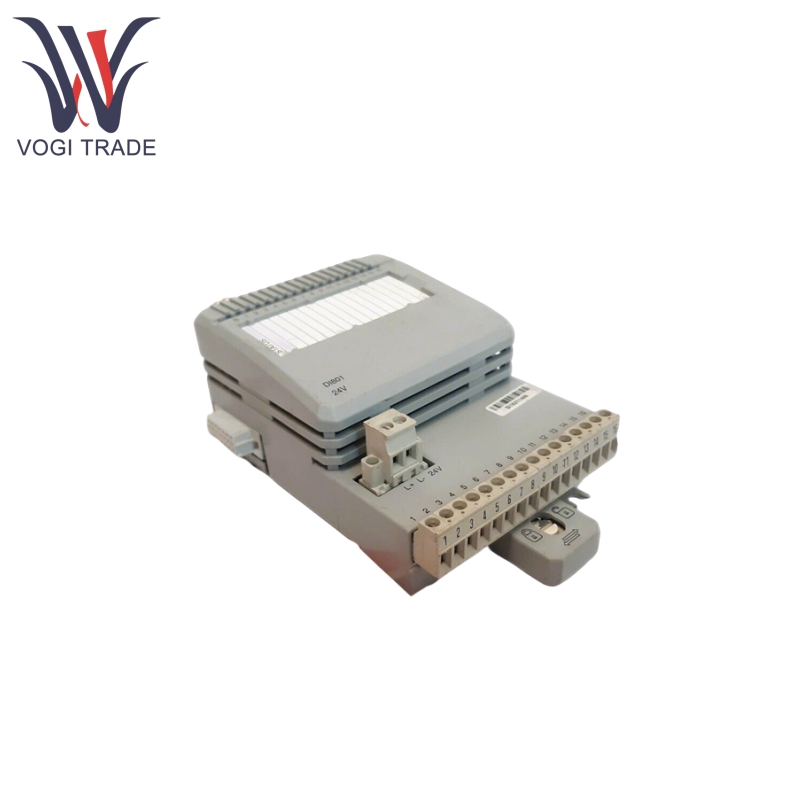

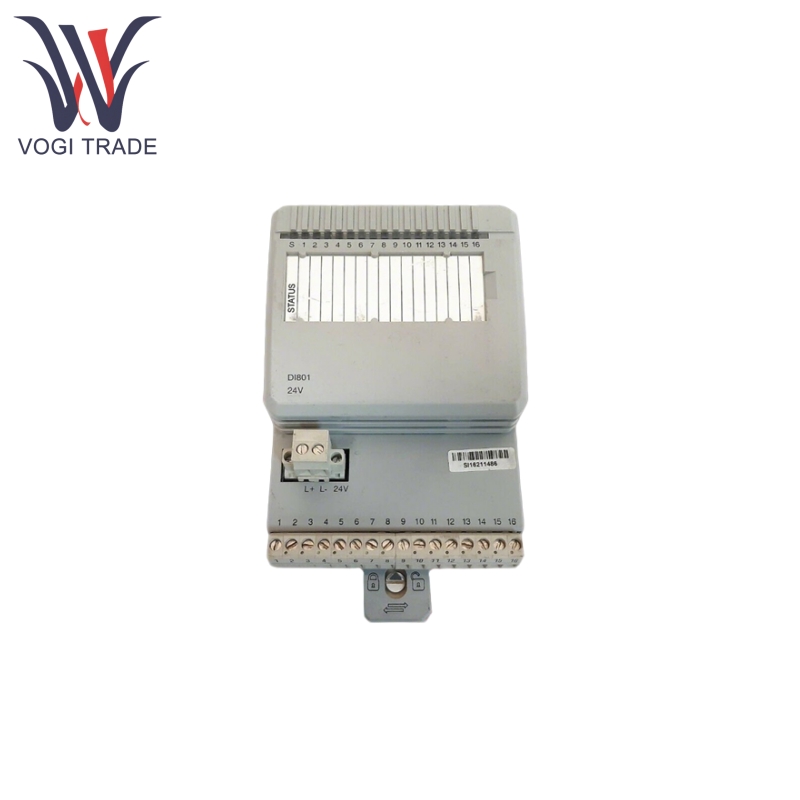

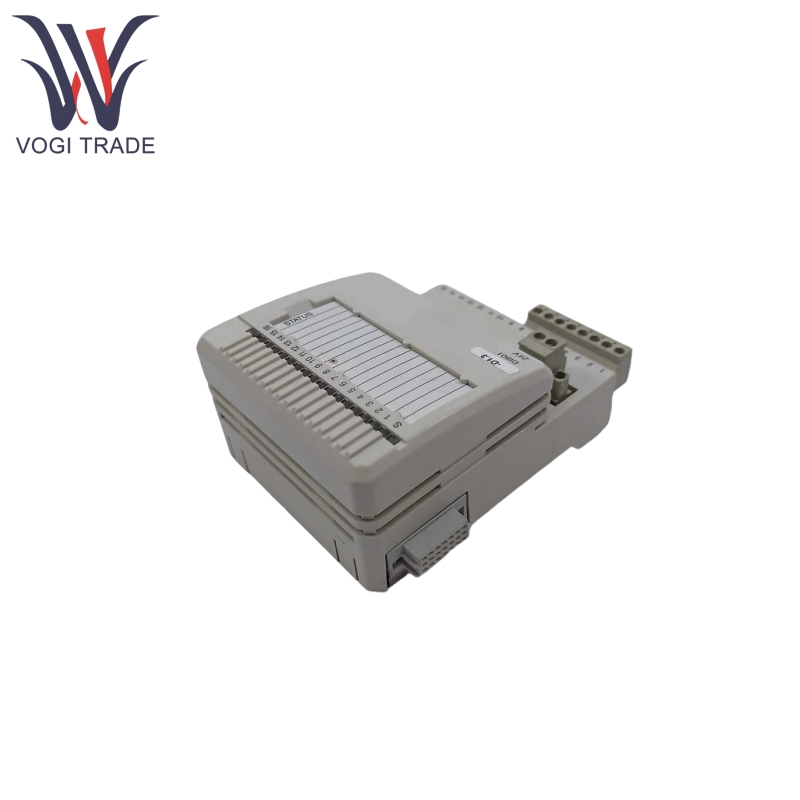

ABB DI801 3BSE020508R1

ویژگی های محصول

ABB DI801 3BSE020508R1 دارای کانال ورودی 16 24 ولت DC است که از سیگنال های سینک فعلی پشتیبانی می کند و هر کانال قادر به نظارت مستقل از وضعیت سوئیچ است و آن را برای اتصال چندین دستگاه گسسته به طور همزمان مناسب می کند.

این دستگاه از مخاطبین خشک (مخاطبین منفعل) و مخاطبین مرطوب (سیگنال های فعال) ، سازگار با سنسورهای نوع PNP/NPN پشتیبانی می کند و امکان پیکربندی نوع سیگنال را از طریق سوئیچ های DIP یا نرم افزار فراهم می کند.

این می تواند با محیط های پیچیده منبع تغذیه در تنظیمات صنعتی با محدوده ورودی ولتاژ گسترده 18-30 ولت DC سازگار شود.

زمان پاسخ معمولی 10ms است ، و الزامات نظارت بر زمان واقعی را برای شروع سریع و توقف تجهیزات برآورده می کند.

ولتاژ جداسازی کانال به کانال 50 ولت است و ولتاژ جداسازی سیستم به زمین 500 ولت AC است که به طور موثری در برابر تداخل و محافظت از تجهیزات مقاومت می کند.

هر کانال مجهز به چراغ نشانگر LED است و وضعیت زمان واقعی اتصال/قطع اتصال سیگنال را نشان می دهد. در صورت خرابی ماژول ، یک سیگنال هشدار از طریق اتوبوس پشت پرده ارسال می شود.

این دستگاه می تواند ولتاژ منبع تغذیه ، مدار کوتاه کانال/مدار باز ، پشتیبانی از بروز سیم پشتیبانی و محافظت از EMC را کنترل کند و از عملکرد پایدار طولانی مدت اطمینان حاصل کند.

این پشتیبانی از تعویض ماژول آنلاین بدون خرابی پشتیبانی می کند ، ضمن افزایش در دسترس بودن سیستم ، زمان و هزینه های نگهداری را به میزان قابل توجهی کاهش می دهد.

محصول با استفاده از اصل

ABB DI801 3BSE020508R1 از طریق 16 کانال سیگنال های سوئیچ را از دستگاه های میدانی دریافت می کند. سیگنال ها قبل از ورود به ماژول توسط مقاومت های محدود کننده جریان و optocouplers جدا می شوند.

ABB DI801 3BSE020508R1 سیگنال ها را با استفاده از یک مقایسه کننده سطح به سیگنال های دیجیتال 0/1 تبدیل می کند و آنها را در ثبت های داخلی ذخیره می کند.

ABB DI801 3BSE020508R1 سیگنال ها را از طریق Profibus DP یا اتوبوس پشت پرده به کنترل کننده منتقل می کند ، در حالی که ماژول همچنین وضعیت کانال (عادی/گسل) را به سیستم کنترل باز می کند.

ABB DI801 3BSE020508R1 می تواند عملیات منطقی را بر اساس سیگنال های ورودی و دستورات خروجی به محرک ها انجام دهد و یک حلقه کنترل کامل را تشکیل دهد.

کاربرد محصول

در صنایع شیمیایی و دارویی ، ABB DI801 می تواند وضعیت شروع/توقف همزن های راکتور و موقعیت سوئیچ های محدودیت دریچه را کنترل کند تا از ایمنی فرآیندهای تولید اطمینان حاصل شود.

در صنعت برق ، ABB DI801 می تواند وضعیت شکن مدار ژنراتور و سیگنال های زنگ هشدار دمای ترانسفورماتور را جمع آوری کند تا بتواند از راه دور تجهیزات برق را فعال کند.

در صنعت نفت و گاز ، ABB DI801 می تواند سوئیچ فشار خط لوله و سیگنال های گسل کمپرسور را تشخیص داده و از پایداری حمل و نقل نفت و گاز اطمینان حاصل کند.

در ساخت مکانیکی ، ABB DI801 می تواند سیگنال های ورودی را از دکمه های توقف اضطراری ابزار و سنسورهای انحراف کمربند نقاله نظارت کند و ایمنی فرآیند تولید را افزایش دهد.

ABB DI801 را می توان برای وضعیت سوئیچ سیستم کنترل دسترسی و جمع آوری سیگنال هشدار آتش سوزی ، بهینه سازی مدیریت انرژی ساختمان استفاده کرد.

پارامتر محصول

در اینجا ABB DI801 3BSE020508R1 جزئیات ماژول ورودی دیجیتال.
