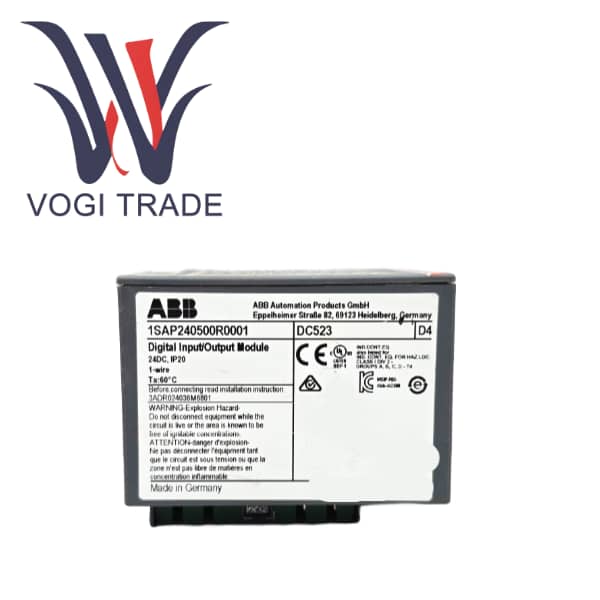

ABB DC523 1SAP240500R0001

بررسی اجمالی محصول

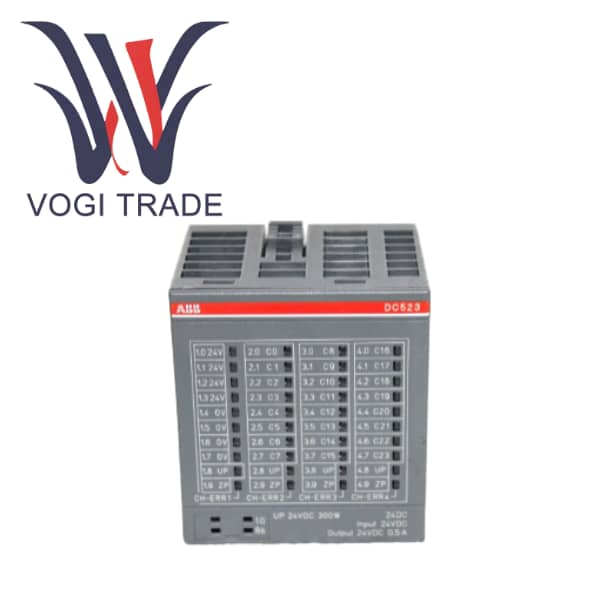

DC523 یک ماژول هیبریدی ورودی/خروجی دیجیتال با چگالی بالا و انعطاف پذیر است که توسط ABB برای PLC مدولار سری AC 500 طراحی شده است. 1SAP240500R0001 24 کانال ترانزیستور مستقل را در عرض ماژول ورودی/خروجی استاندارد یکپارچه می کند. هر کانال را می توان توسط نرم افزار به عنوان یک ورودی دیجیتال یا یک خروجی دیجیتال پیکربندی کرد که به طور قابل توجهی انعطاف پذیری ماژول و سازگاری برنامه را افزایش می دهد.

این ماژول از فناوری سیم کشی "1-wire" استفاده می کند که یک روش سیم کشی منحصر به فرد و کارآمد ABB است. در مقایسه با "2 سیم" سنتی، طراحی "1 سیم" پتانسیل مرجع مشترک همه کانال ها را بر روی چند ترمینال اختصاصی روی ماژول متمرکز می کند، در نتیجه تعداد بلوک های ترمینال مورد نیاز و حجم کاری سیم کشی در داخل کابینت را به میزان قابل توجهی کاهش می دهد. DC523 به طور خاص برای سیستم های کنترل 24 ولت DC طراحی شده است. هر کانال خروجی می تواند حداکثر جریان بار 0.5A را هدایت کند. برای کنترل بارهای DC معمولی صنعتی مانند رله ها، شیرهای برقی کوچک و چراغ های نشانگر مناسب است. در عین حال، می تواند به طور قابل اعتماد سیگنال های دیجیتال 24 ولت DC را از دستگاه هایی مانند سوئیچ های مجاورت، دکمه ها و سوئیچ های محدود جمع آوری کند.

ویژگی های عملکردی محصول

ورودی/خروجی هیبریدی قابل تنظیم با نرم افزار

انعطاف‌پذیری بی‌سابقه 1SAP240500R0001 را قادر می‌سازد تا 24 کانال آزادانه در یک پروژه واحد داشته باشد، مانند 16 ورودی + 8 خروجی، یا هر 24 کانال به عنوان ورودی یا خروجی. این انعطاف‌پذیری به این معنی است که مهندسان می‌توانند تخصیص ورودی/خروجی را بر اساس نیازهای واقعی در مراحل بعدی پروژه یا حتی در محل، بدون تعویض سخت‌افزار تنظیم کنند، که کارایی مهندسی را تا حد زیادی بهبود می‌بخشد و هزینه قطعات یدکی را کاهش می‌دهد.

تکنولوژی سیم کشی 1 سیم

ساده‌سازی سیم‌کشی انقلابی بارزترین ویژگی DC523 است. یک ماژول DI/DO 24 کاناله سنتی ممکن است به بیش از 50 بلوک ترمینال نیاز داشته باشد. با تجمیع منابع تغذیه مثبت و منفی همه کانال ها به ترتیب در چهار ترمینال، تعداد پایانه های سیم کشی بیش از نصف کاهش یافته است.

پایانه های کمتر به معنای بلوک های ترمینال کوچکتر، کابل های کوتاه تر و زمان سیم کشی کمتر است که مستقیماً هزینه مواد و نیروی کار را کاهش می دهد. در عین حال، هرچه نقاط اتصال کمتر باشد، احتمال خطا کمتر می شود که باعث افزایش قابلیت اطمینان سیستم می شود.

فیلتر ورودی قابل تنظیم

1SAP240500R0001 دارای قابلیت ضد تداخل قوی است. با تاخیر ورودی معمولی 8 میلی‌ثانیه، که می‌تواند به طور موثر سیگنال‌های کاذب ناشی از لرزش تماس مکانیکی یا نویز الکتریکی را فیلتر کند و از پایداری و قابلیت اطمینان سیگنال ورودی اطمینان حاصل کند. برای سیگنال های پالس با سرعت بالا، زمان تاخیر را می توان به حداقل تنظیم کرد تا از سرعت پاسخ اطمینان حاصل شود.
