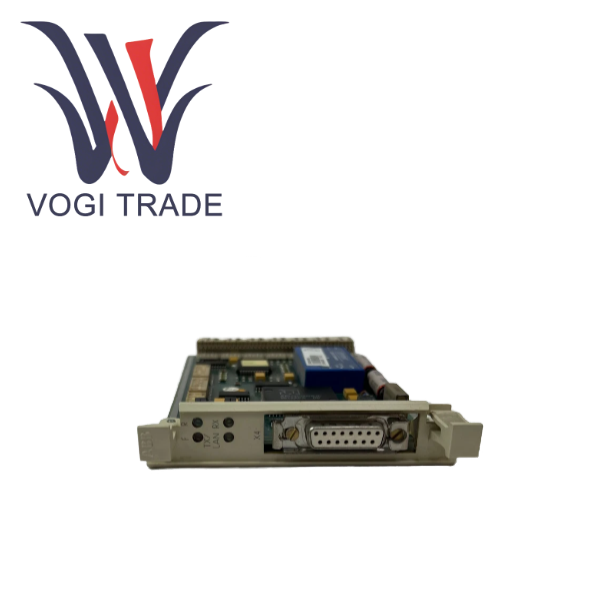

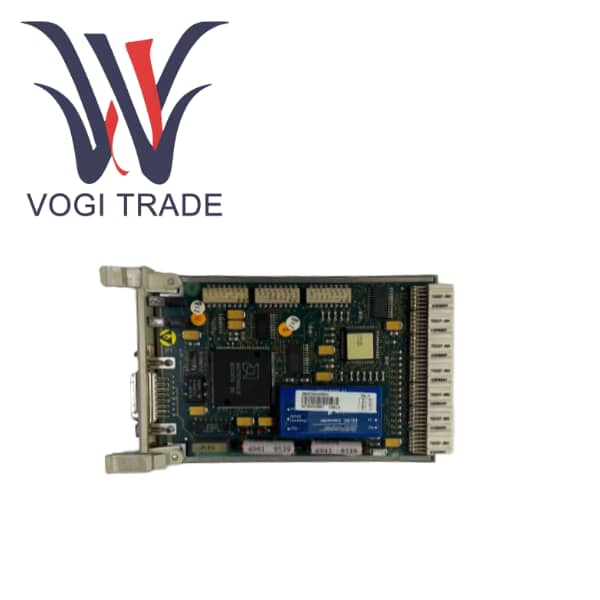

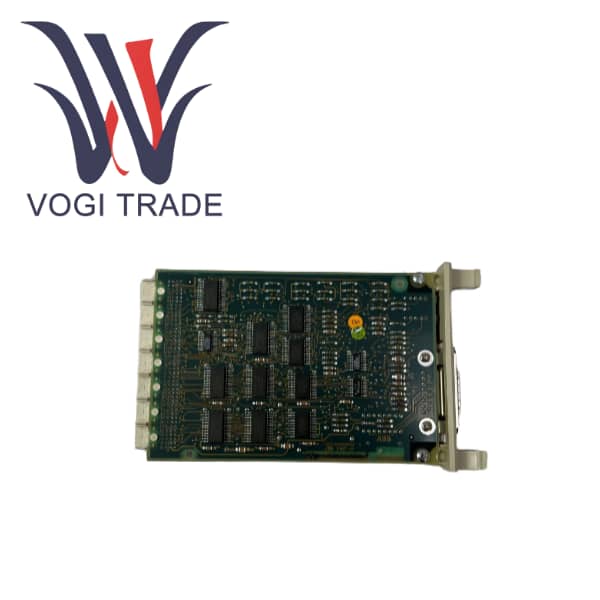

ABB CS513 3BSE000435R1

بررسی اجمالی محصول

CS513 یک جزء کلیدی ارتباط شبکه در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. 3BSE000435R1 به عنوان IEEE 802.3 LAN-Module تعریف شده است. عملکرد اصلی آن ارائه یک رابط ارتباطی اترنت استاندارد برای کنترلرهای سری Advant Controller 410/450 است که آنها را قادر می سازد به شبکه های محلی سطح کارخانه بر اساس پروتکل IEEE 802.3 دسترسی داشته باشند.

در مرحله اولیه چرخه حیات سیستم Advant Master، ارتباطات داخلی آن عمدتاً به گذرگاه اختصاصی MasterBus 300 متکی بود. با این حال، با روند رو به افزایش آشکار ادغام فناوری اطلاعات و فناوری عملیاتی، و همچنین رواج شبکه‌های اداری و سیستم‌های اطلاعات مدیریت، سیستم‌های DCS نیاز مبرمی به یک راه استاندارد برای تبادل داده با دنیای خارج دارند. ماژول CS513 همانطور که Times مورد نیاز بود ظاهر شد. این به عنوان یک پل شبکه بین Advant Master، این "جزیره صنعتی" و "اقیانوس اطلاعات" خارجی عمل می کند. از طریق CS513، کنترل‌کننده می‌تواند با ایستگاه‌های اپراتور، ایستگاه‌های مهندسی، سرورهای پایگاه داده تاریخی، سیستم‌های اطلاعات مدیریت و حتی مراکز تشخیص از راه دور به ارتباط پرسرعت و قابل اعتمادی دست یابد.

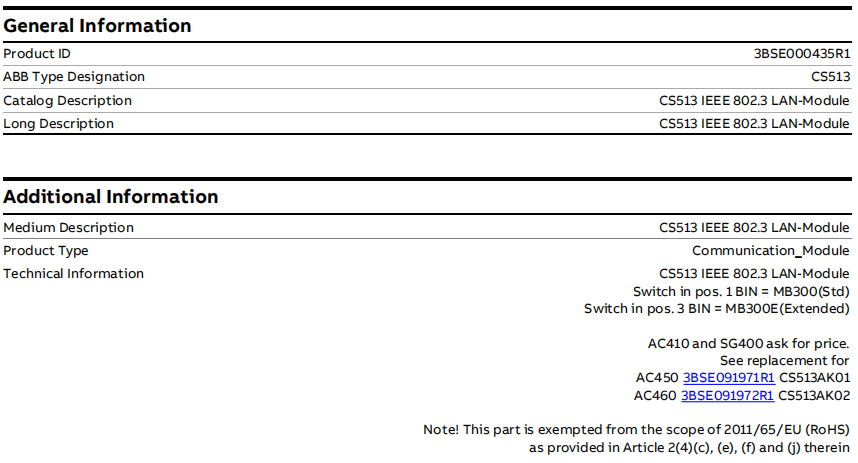

مشخصات و پارامترهای محصول

مدل محصول            CS513

شماره سفارش      3BSE000435R1

نوع محصول             IEEE 802.3 LAN-Module

سیستمی که        Advant Controller 410 / Advant Controller 450 / AC 400-Communication Modules → CS513 MasterBus 300 Interfaces

ابعاد فیزیکی

طول/عمق خالص      234 میلی متر

عرض پاک              108 میلی متر

ارتفاع صاف             18 میلی متر

وزن خالص              0.2 کیلوگرم

WEEE                      5 دسته

ویژگی های عملکردی محصول

دسترسی استاندارد به شبکه

سازگاری IEEE 802.3 به این معنی است که CS513 از همان فناوری اترنت زیربنایی مانند رایانه های اداری استفاده می کند و می تواند به طور یکپارچه به سوئیچ های اترنت صنعتی استاندارد و زیرساخت شبکه متصل شود.

شکستن موانع اطلاعاتی باعث می شود که سیستم Advant Master دیگر یک جزیره اطلاعاتی نباشد. داده‌های تولید کلیدی را می‌توان توسط سیستم سطح بالا از طریق پروتکل‌های شبکه استاندارد جمع‌آوری و استفاده کرد، که سطح اطلاعات کارخانه را تا حد زیادی افزایش می‌دهد.

رابط LAN و رابط MB300

این سند آن را تحت CS513 MasterBus 300 Interfaces طبقه بندی می کند که معماری داخلی آن را نشان می دهد. یک سر CS513 از طریق صفحه پشتی به گذرگاه داخلی MasterBus 300 کنترلر متصل می شود، در حالی که سر دیگر یک رابط اترنت استاندارد را فراهم می کند. در اصل، این یک دروازه پروتکل است که مسئول تبدیل داده ها و مسیریابی بین پروتکل داخلی MB300 و پروتکل TCP/IP خارجی است.

پشتیبانی از افزونگی و مقیاس پذیری سیستم

حالت MB300 یا MB300E را می توان از طریق سوئیچ DIP انتخاب کرد. حالت MB300E معمولاً برای پشتیبانی از سیستم‌های مقیاس بزرگتر یا پیکربندی‌های اضافی خاص استفاده می‌شود و قابلیت‌های توپولوژی شبکه انعطاف‌پذیرتری را ارائه می‌دهد.

در سیستم‌های مقیاس بزرگ، ماژول‌های متعدد CS513 را می‌توان برای اتصال بخش‌های مختلف شبکه، دستیابی به جداسازی شبکه و اشتراک بار نصب کرد.

محدوده صنعت قابل اجرا

سناریوهای کاربردی CS513 تمام صنایعی را که سیستم‌های ABB Advant Master/AC 400 DCS را به کار گرفته‌اند پوشش می‌دهد و امیدوار است که به یکپارچه‌سازی اطلاعات دست یابند.

بخش انرژی و نیرو داده های عملیاتی نیروگاه DCS را در سیستم نظارت در سطح نیروگاه یا مرکز داده گروه آپلود می کند.

ادغام DCS و MES در صنایع نفت، گاز طبیعی و شیمیایی برای برنامه ریزی تولید، تعادل مواد و تجزیه و تحلیل عملکرد استفاده می شود.

DCS در اتاق کنترل مرکزی اتصال معدن و متالورژی به ایستگاه های فرعی استخراج از راه دور یا بهره برداری متصل است.

هر کارخانه ای که نیاز به اشتراک گذاری، نظارت یا دسترسی از راه دور به داده های سیستم Advant Master از طریق یک شبکه استاندارد دارد.
