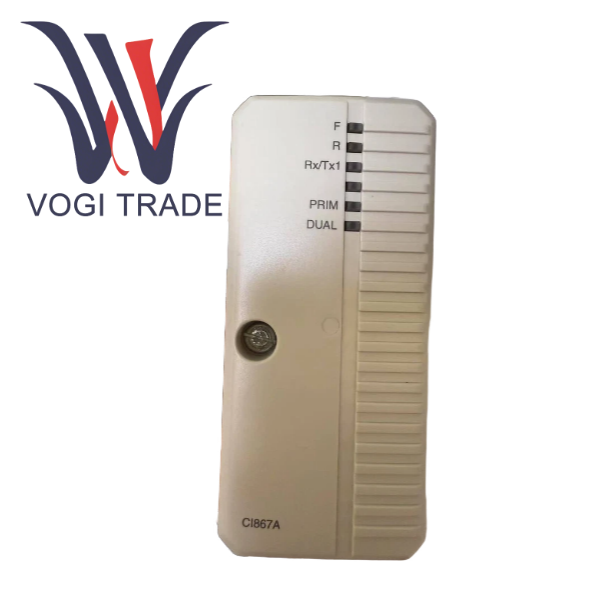

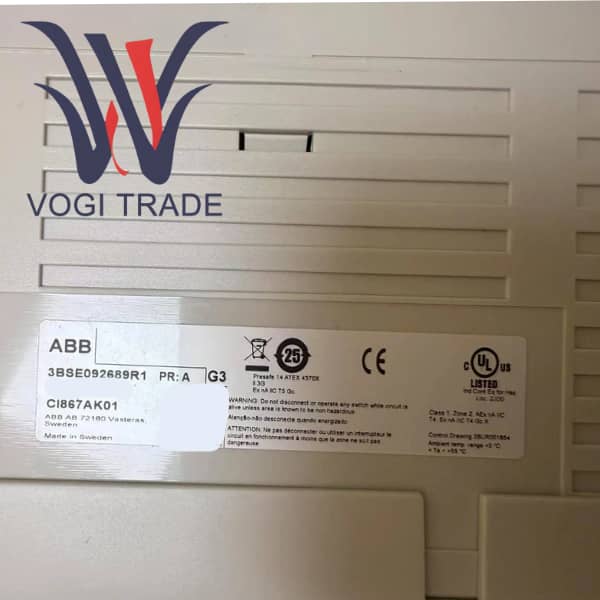

ABB CI867AK01 3BSE092689R1

بررسی اجمالی محصول

CI867AK01 یک ماژول رابط ارتباطی MODBUS TCP با کارایی بالا است که توسط ABB راه اندازی شده است و به طور خاص برای کنترلرهای فرآیند AC 800M طراحی شده است. 3BSE092689R1 به عنوان یک جزء کلیدی ایستگاه توسعه ورودی/خروجی AC 800M، کنترلر AC 800M را قادر می‌سازد تا داده‌ها را با هر دستگاه شخص ثالثی که از استاندارد MODBUS TCP پشتیبانی می‌کند، مبادله کند.

این ماژول نقش «دروازه پروتکل» را در شبکه های صنعتی ایفا می کند. 3BSE092689R1 را می توان به عنوان MODBUS TCP Master یا MODBUS TCP Slave پیکربندی کرد. به عنوان یک Master، می تواند به طور فعال چندین دستگاه Slave پایین دست را نظرسنجی کند، داده های آنها را بخواند یا دستورات کنترلی را برای آنها بنویسد. به عنوان یک Slave، CI867AK01 می تواند داده های فرآیند را در داخل AC 800M در رجیسترهای MODBUS برای خواندن توسط سیستم SCADA بالادست یا DCS بسته بندی کند. این قابلیت ارتباط دو طرفه و منعطف، باز بودن و قابلیت یکپارچه‌سازی سیستم AC 8000M را تا حد زیادی افزایش می‌دهد و یک جزء اصلی برای ساخت راه‌حل‌های اتوماسیون صنعتی مدرن و به هم پیوسته است.

ویژگی های عملکردی محصول

معماری ارتباطی مستقل دو کاناله

جداسازی فیزیکی و جداسازی عملکردی: دو پورت اترنت مستقل به کاربران این امکان را می دهد که دستگاه ها یا شبکه های مختلف را به صورت فیزیکی ایزوله کنند. به عنوان مثال، کانال 1 را می توان به شبکه کنترل ستون فقرات کارخانه برای ارتباط با DCS یا SCADA متصل کرد. کانال 2 را می توان به یک زیرشبکه دستگاه محلی متصل کرد، که به طور خاص برای نظرسنجی کنتورهای هوشمند در محل طراحی شده است. این طراحی امنیت و قابلیت اطمینان شبکه را افزایش می دهد و از یک شکست شبکه منفرد جلوگیری می کند که تمام ارتباطات را تحت تاثیر قرار دهد.

توپولوژی انعطاف پذیر از توپولوژی های مختلف شبکه مانند زنجیره ستاره و دیزی پشتیبانی می کند و کابل کشی در محل را تسهیل می کند.

عملکردهای دو حالته Master/Slave و ایستگاه اصلی قدرتمند

به عنوان Master، ماژول CI867AK01 مجهز به منطق اصلی قدرتمند است و می تواند تا 256 تراکنش MODBUS را مدیریت کند. 3BSE092689R1 می‌تواند به طور خودکار وظایف پیچیده‌ای مانند نظرسنجی، تلاش مجدد و تشخیص خطا را انجام دهد و مهندسان را از برنامه‌نویسی ارتباطات سطح پایین رهایی بخشد.

به عنوان یک Slave، نگاشت ثبت استاندارد MODBUS را فراهم می کند، داده های AC 800M را به وضوح برای هر مشتری استاندارد MODBUS قابل مشاهده می کند و ادغام با سیستم های شخص ثالث را بسیار ساده می کند.

ویژگی های یکپارچه سازی سیستم پیشرفته

ماژول CI867 که به طور یکپارچه در معماری AC 800M ادغام شده است، داده ها را با CPU AC 800M از طریق گذرگاه پرسرعت CEX با تأخیر ارتباطی بسیار کم مبادله می کند. در Control Builder، نقاط داده MODBUS را می توان مستقیماً به برچسب های متغیر کنترلر نگاشت، به سادگی عملکرد I/O محلی.

برای کاربردهای حیاتی با الزامات دسترسی بسیار بالا، 3BSE092689R1 را می توان با دو ماژول CI867 پیکربندی کرد تا به افزونگی ارتباط دست یابد. هنگامی که ماژول ارتباطی اصلی خراب می شود، سیستم می تواند به طور خودکار و یکپارچه به ماژول پشتیبان سوئیچ کند تا اطمینان حاصل شود که ارتباط قطع نمی شود.

پشتیبانی Hot-swapping جایگزینی ماژول های معیوب را بدون توقف کل سیستم کنترل، به حداقل رساندن خرابی های برنامه ریزی نشده و تضمین تداوم تولید امکان پذیر می کند.

مقایسه مزایا و معایب

مزایا

تجربه یکپارچه برجسته در محیط مهندسی Control Builder ABB، پیکربندی ارتباطات MODBUS بسیار ساده می شود. مهندسان فقط باید دستگاه را تعریف کنند، آدرس و نوع داده را ثبت کنند و سیستم به طور خودکار وظایف ارتباطی را ایجاد می کند و پیچیدگی و میزان خطای پیاده سازی مهندسی را تا حد زیادی کاهش می دهد.

قابلیت اطمینان و در دسترس بودن بالا، سه ویژگی اصلی دو کاناله، افزونگی ماژول و تعویض داغ با هم یک راه حل ارتباطی بسیار در دسترس را تشکیل می دهند که الزامات سختگیرانه کارخانه های مدرن برای عملکرد مداوم را برآورده می کند.

عملکرد تضمین شده است. 3BSE092689R1 به عنوان یک ماژول اصلی کارخانه، توان عملیاتی داده و عملکرد بلادرنگ بین آن و CPU AC 800M را به طور کامل بهینه کرده است، و از گلوگاه عملکردی که ممکن است با استفاده از یک دروازه همه منظوره خارجی ایجاد شود، جلوگیری کرده است.

اشتراک گذاری قطعات یدکی، ابزارهای تشخیصی و مسیرهای به روز رسانی نرم افزار با سیستم AC 800M مدیریت عملیات و نگهداری کارخانه را ساده می کند.

نقطه ضعف

قفل پلت فرم که این ماژول فقط در سیستم AC 800M ABB قابل استفاده است. در یک پروژه اتوماسیون که ABB نیست، CI867AK01 کاملا بی اثر است.

3BSE092689R1 فقط از MODBUS TCP پشتیبانی می کند. اگر پروتکل های دیگری در سایت وجود دارد، ماژول های ارتباطی اختصاصی اضافی یا دروازه های پروتکل خارجی مورد نیاز است که هزینه ها و پیچیدگی را افزایش می دهد.

به عنوان یک ماژول اصلی مخصوص کارخانه، هزینه تدارکات آن معمولاً بیشتر از درگاه متداول MODBUS TCP در بازار است.

با تکیه بر نرم افزار خاص، پیکربندی باید با استفاده از Control Builder ABB انجام شود. برای مهندسانی که با این ابزار آشنایی ندارند یک منحنی یادگیری وجود دارد.

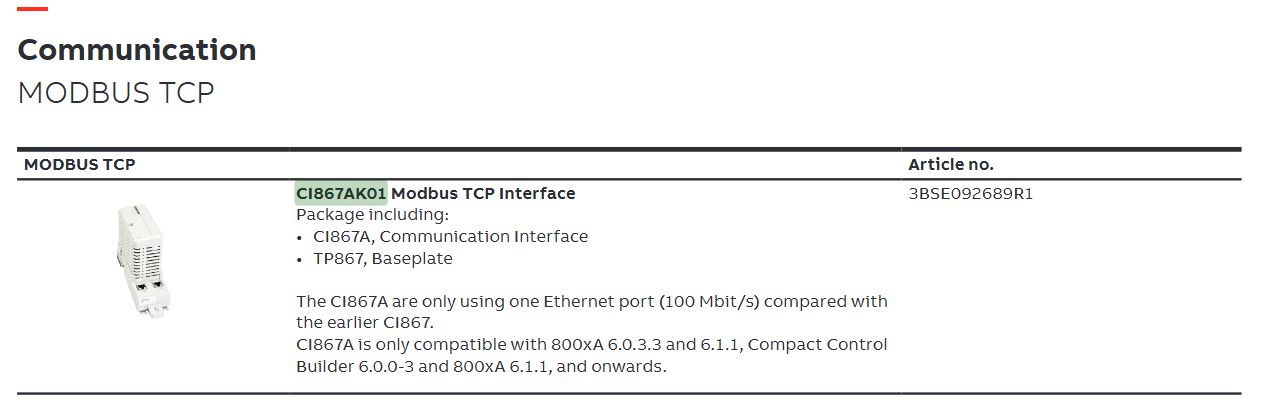

بارگیری دیتاشیت
