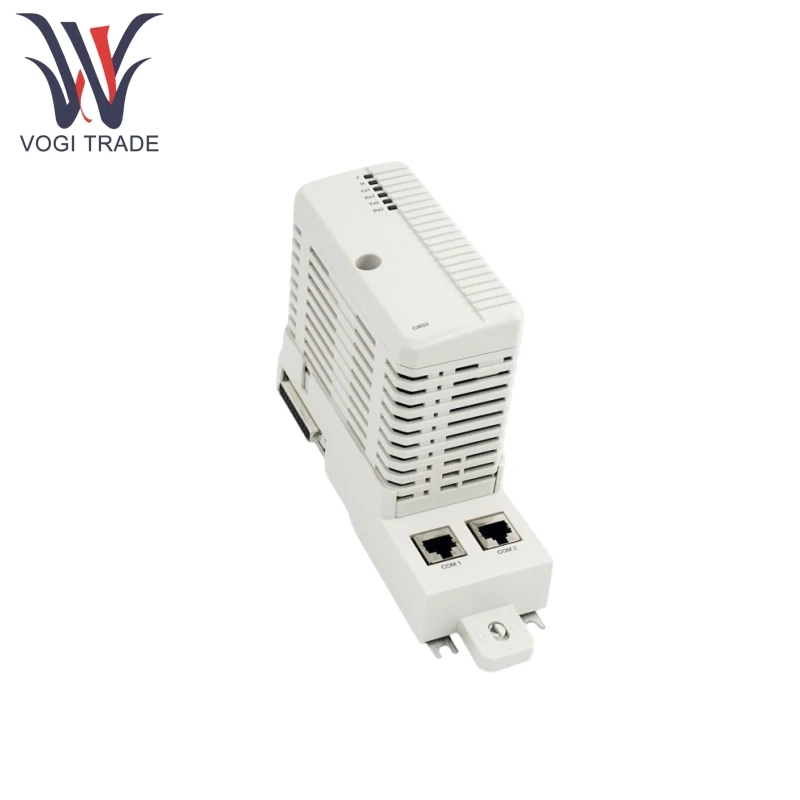

مارک: ABBتوضیحات: کیت رابط DP Profibusشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنعملکرد هسته ABB CI851K01 3BSE018101R1 فعال کردن تعامل داده های پر سرعت بین دستگاه های میدانی و کنترل کننده های 800M AC ، پشتیبانی از پروتکل Profibus-DP است و برای سناریوهای صنعتی که نیاز به ارتباط با قابلیت اطمینان دارند ، مناسب است.
| ساخت |
ابهام |
| شماره مدل |
CI851K01 |
| شماره سفارش |
3BSE018101R1 |
| کاتالوگ |
800 |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
22*18*10 سانتی متر |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
ABB CI851K01 3BSE018101R1 برای پشتیبانی از پروتکل PROFIBUS-DP ، حداکثر میزان ارتباطی 12 مگابیت در ثانیه مجهز است ، که مربوط به زمان پاسخ در کنترل زمان واقعی است.
ABB CI851K01 3BSE018101R1 از نسخه های سخت افزاری AC 800M AC 2.1 ، 3.0 پشتیبانی می کند که می تواند با چندین کنترل کننده استفاده شود.
ABB CI851K01 3BSE018101R1 دارای یک رابط RJ45 (8 پین) است که اتصال سریع به کنترل کننده ها و دستگاه های میدانی را امکان پذیر می کند.
ABB CI851K01 3BSE018101R1 از تعویض گرم ، تسهیل نگهداری و به روزرسانی ها پشتیبانی می کند. این رتبه از IP20 محافظت می کند ، و آن را برای محیط های صنعتی با گرد و غبار و اشیاء خارجی مناسب می کند و مقاومت تداخل شدیدی را ارائه می دهد و آن را برای محیط های پیچیده الکترومغناطیسی ایده آل می کند.
ABB CI851K01 3BSE018101R1 شامل شاخص های داخلی LED است که قدرت واقعی ، وضعیت ارتباطی و اطلاعات گسل را نشان می دهد و فرآیندهای نگهداری را ساده می کند.
محصول با استفاده از اصل
ABB CI851K01 3BSE018101R1 به عنوان یک دروازه ارتباطی خدمت می کند و به ماژول های S200 I/O ، سنسورها یا محرک ها از طریق اتوبوس Profibus-DP در یک انتها و به کنترل کننده از طریق صفحه پشتیبان AC 800m در انتهای دیگر ، امکان پذیر است و امکان خرید داده ها و انتقال فرمان را فراهم می کند.
این هم از تبادل داده های دوره ای و هم از ارتباطات غیر دوره ای پشتیبانی می کند و از کنترل زمان واقعی اطمینان می دهد.
این می تواند با استفاده از نرم افزار سازنده کنترل ABB 800XA ، از جمله نرخ Baud ، آدرس برده ، نقشه برداری داده ها و موارد دیگر پارامتر شود.
پارامتر محصول
جزئیات زیر برای کیت رابط ABB CI851K01 3BSE018101R1 PROFIBUS DP است.
منبع تغذیه: از طریق هواپیمای پشتی 800 متر AC ، 24 ولت DC تغذیه می شود
نرخ ارتباطات: از پیکربندی پویا از 300 bps تا 12 mbit/s پشتیبانی می کند
سازگاری پروتکل:
Master/Slave Profibus-DP ، پشتیبانی از شبکه چند دستگاهی
می توان برای پشتیبانی از Modbus RTU گسترش یافت (به پیکربندی نرم افزار نیاز دارد)
ویژگی های انزوا:
طرح انزوای فوتوالکتریک را با امتیاز جداسازی 500 ولت اتخاذ می کند ، به طور موثری از تداخل حلقه زمین جلوگیری می کند
دمای کار: -25 درجه سانتیگراد تا +70 درجه سانتیگراد (محدوده دمای گسترده ای با درجه صنعتی)
رطوبت: 5 ٪ -95 ٪ غیر ضمنی ، مطابق با استاندارد محافظت از خوردگی ISA 71.04 G3
