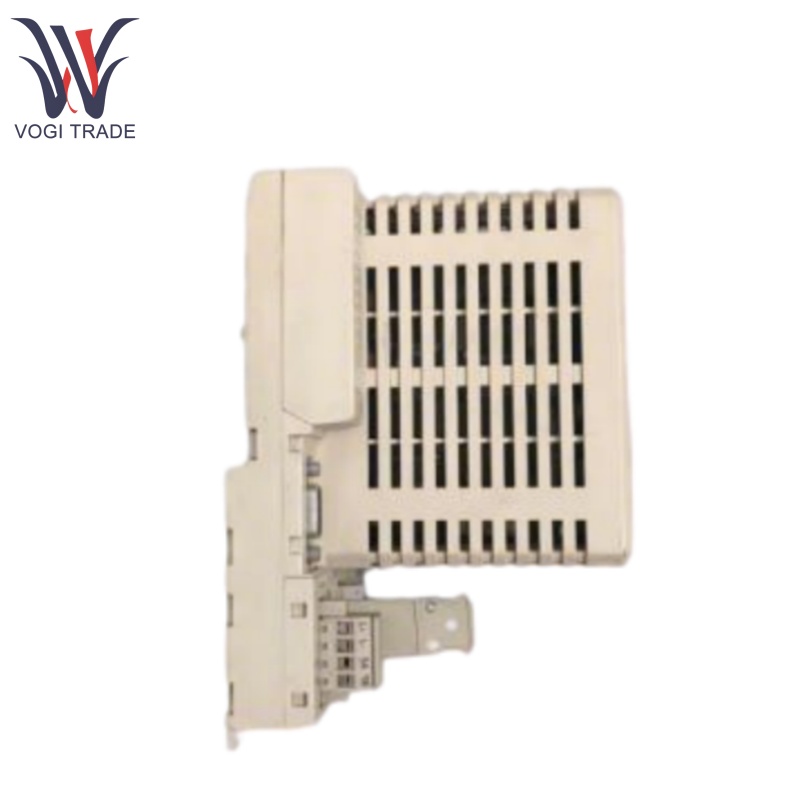

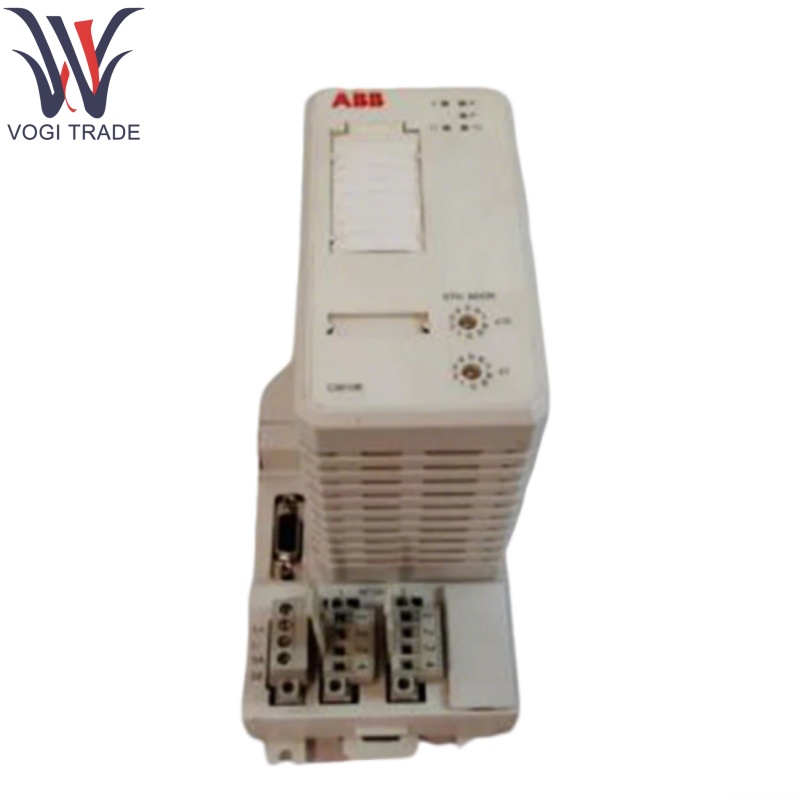

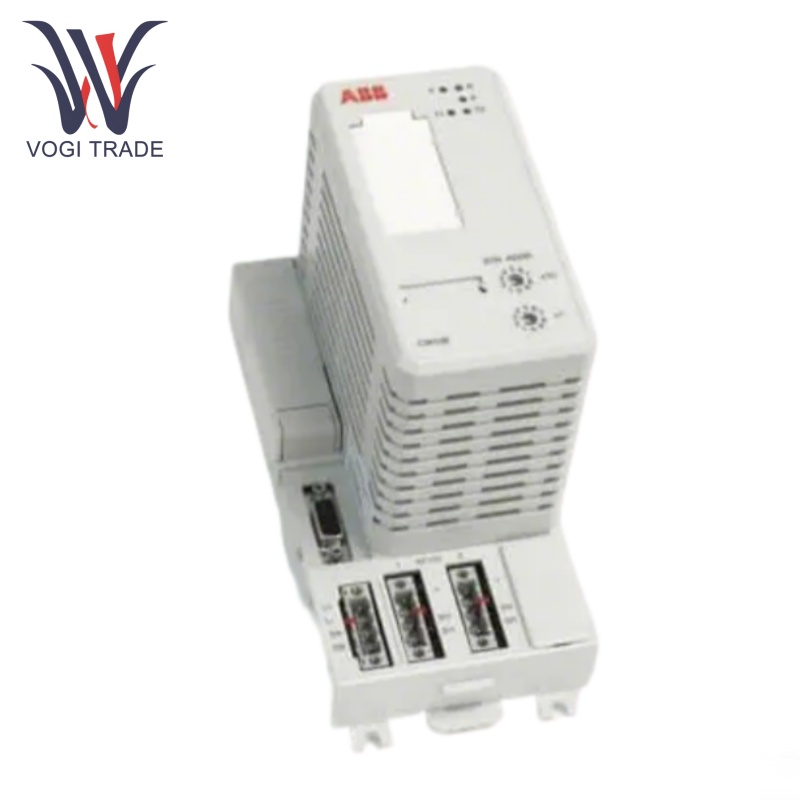

مارک: ABBتوضیحات: AF100 FieldBus Comm. رابطشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 13اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB CI810B ، ماژول رابط ارتباطی FieldBus AF100 ، که برای اتصال سیستم و شبکه S800 I/O استفاده می شود ، از جفت پیچ خورده پشتیبانی می کند ، با میزان حداکثر 1Mbps ، و سازگاری قوی با سناریوهای صنعتی دارد.
| ساخت |
ابهام |
| شماره مدل |
CI810b |
| شماره سفارش |
3BSE020520R1 |
| کاتالوگ |
800 |
| کشور مبداء |
سوئد |
| کد HS |
8517623990 |
| بعد |
12cm*7.5cm*5cm |
| ابعاد بسته بندی |
14cm*10cm*7cm |
| وزن |
0.75 کیلوگرم |
پارامتر فنی
منبع تغذیه:24 ولت دی سی
مصرف انرژی معمولی در 24 ولت:190 میلی آمپر
تعداد کانال ها:2
تعداد AF100اتصالات: 2
دامنه دمای کار:- 25 ℃ تا + 60 درجه سانتیگراد
رطوبت نسبی: 5 - 95 ٪
کلاس محافظت:IP20
ویژگی های عملکردی
دستیابی به اتصال متقابل شبکه: ماژول ABB CI810B به اتصال متقابل شبکه بین سیستم ABB S800 I/O و شبکه صنعتی ControlNet دست می یابد. این ارتباطات با سرعت بالا بین سنسورها ، محرک ها و سایر دستگاه ها و کنترل کننده ها از طریق تبادل داده های دو طرفه ، از نظارت از راه دور و کنترل مرکزی کل سیستم پشتیبانی می کند و ارتباط صاف بین تصمیم گیری در زمان واقعی و عملکرد کارخانه در سناریوهای مختلف اتوماسیون صنعتی را تضمین می کند.
پیکربندی انعطاف پذیر:ABB CI810B با توجه به الزامات مختلف برنامه قابل انعطاف است. کاربران می توانند پارامترهای خود را با توجه به الزامات خاص جریان فرآیند خود ، از جمله نوع دستگاه ، نرخ انتقال ، پروتکل ارتباطی و غیره پیکربندی کنند. این امر می تواند در مناسبت های مختلف صنعتی از فرآیندهای تولید ساده تا گیاهان پیشرفته صنعتی اعمال شود.
افزونگی ، مبادله داغ:ماژول ABB CI810B یک طراحی اضافی را اتخاذ می کند. هنگامی که یک ماژول شکست خورد ، ماژول پشتیبان گیری می کند و یکپارچه می شود تا از عملکرد مداوم سناریوهای کلیدی مانند نیروگاه ها اطمینان حاصل شود. همچنین از عملکرد مبادله داغ پشتیبانی می کند ، که می تواند بدون متوقف کردن ماژول در حین نگهداری جایگزین شود ، زمان نگهداری را به شدت کوتاه کند و باعث کاهش وقفه های تولید ، دستیابی به ثبات کارآمد و ضمانت خرابی صفر فرآیندهای صنعتی شود.
سلامت و نظارت بر وضعیت:ABB CI810B شامل تشخیص داخلی است که به طور مداوم سلامت و وضعیت خود را بررسی می کنند. این امر قادر خواهد بود گزارش های گسل رابط ارتباطی را به سیستم کنترل تشخیص داده و ارائه دهد ، که به تعمیر و نگهداری پیشگیرانه کمک می کند و قبل از عدم موفقیت سیستم به اپراتورها اطلاع می دهد. به عنوان مثال ، مشکلات انتقال داده ها را می توان به همراه اطلاعاتی در مورد مکان و ماهیت مشکل برای عیب یابی به کاربر ارائه داد و به کاربر ارائه داد.
مناطق کاربردی
اتوماسیون صنعتی:رابط ارتباطی ABB CI810B. به عنوان مثال ، در یک کارخانه تولید ، می تواند سنسورهای موقعیت و کنترل کننده های بازوی ربات را برای دستیابی به اتوماسیون و کارآیی تولید وصل کند. یا در یک خط تولید مواد غذایی و آشامیدنی ، می تواند سنسورهای سطح پر کردن بطری و سیستم های کنترل را برای بهبود روند پر کردن در زمان واقعی وصل کند.
نظارت و کنترل در زمان واقعی:ABB CI810B به طور گسترده ای در سیستم های کنترل فرآیند مانند گیاهان شیمیایی ، پالایشگاه ها و نیروگاه ها مورد استفاده قرار می گیرد زیرا قادر به نظارت و کنترل پارامترهای فرآیند در زمان واقعی است. این می تواند پارامترهای اندازه گیری داده های سنسور مانند دما ، فشار ، جریان و سطح را به سیستم کنترل ارسال کند تا به کنترل متغیرهای فرآیند کمک کند و اطمینان حاصل کند که این فرآیند در محدوده مشخص شده کار می کند. به عنوان مثال ، در یک راکتور شیمیایی ، اطلاعات دما به سیستم گرمایش \ سرمایش یا نیروگاه ارسال می شود ، که در آن از فشار بخار ، سرعت توربین برای کنترل مستقیم فرآیند تولید برق از طریق سنسورهای متصل استفاده می شود.
قابلیت های جمع آوری داده ها:ABB CI810B می تواند داده های میدانی را از سنسورها ، ابزارها و غیره جمع آوری کرده و آن را به رایانه میزبان منتقل کند ، که می تواند بیشتر مورد تجزیه و تحلیل و پردازش قرار گیرد ، که به کنترل کیفیت ، بهینه سازی تولید ، پیش بینی تولید و غیره کمک می کند. گرفتن یک کارخانه تولید به عنوان نمونه ، داده های مربوط به سرعت تولید ، عملکرد دستگاه ، عملکرد تجهیزات و سایر عوامل مشابه برای کمک به تجزیه و تحلیل مشکلات و پیشنهادات بهبود یافته است. به عنوان مثال ، در یک کارخانه تصفیه آب ، پارامترهای کیفیت آب (مانند pH ، کدورت ، اکسیژن محلول و غیره) می توانند برای نظارت و تنظیم روند تصفیه در زمان واقعی جمع آوری شوند.
