ABB CI531 3BSE003825R1

بررسی اجمالی محصول

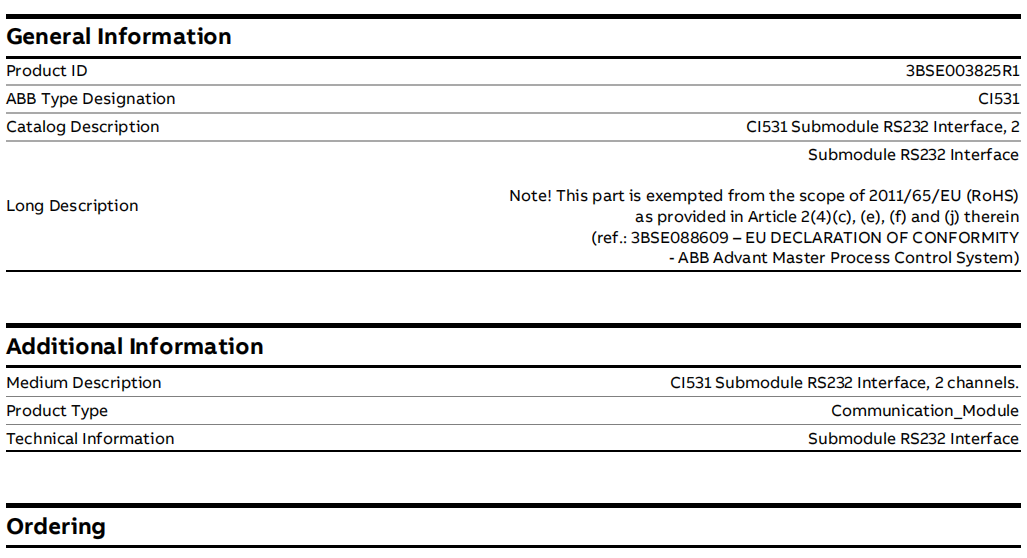

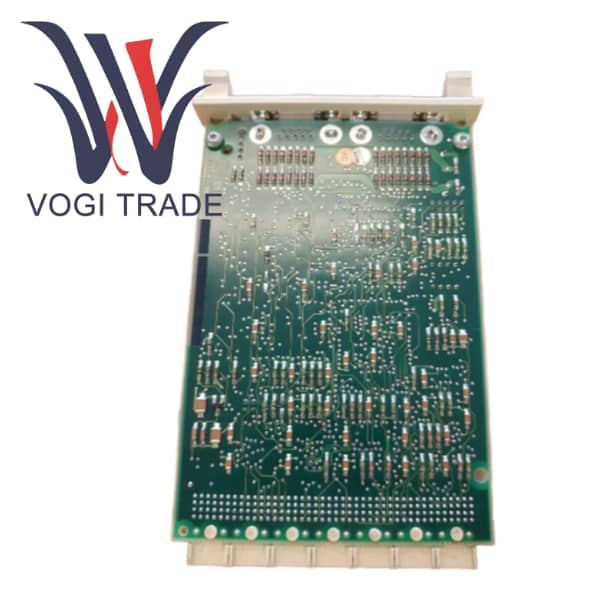

CI531 یک جزء برنامه افزودنی ارتباط سریال اختصاصی در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. 3BSE003825R1 به عنوان رابط زیر ماژول RS232، 2 کانال تعریف شده است. عملکرد اصلی ارائه دو پورت ارتباطی سریال ناهمزمان مستقل است که با استاندارد EIA-232 برای کنترلرهای سری Advant Controller 410/450 مطابقت دارد.

در زمینه اتوماسیون صنعتی، اگرچه اترنت به جریان اصلی تبدیل شده است، هنوز تعداد زیادی دستگاه هوشمند قدیمی وجود دارند که تنها از RS-232 به عنوان تنها رابط ارتباطی خود پشتیبانی می کنند. ماژول CI531 دقیقاً برای پاسخگویی به تقاضا برای ادغام با دستگاه های غیر استاندارد یا قدیمی طراحی شده است. به عنوان یک ماژول فرعی، معمولاً باید در اسلات اختصاصی ماژول ارتباطی اصلی قرار داده شود، با ماژول اصلی اتصال backplane و قابلیت‌های پردازش اولیه را فراهم می‌کند، در حالی که CI531 بر انتقال و دریافت سیگنال RS-232 در لایه فیزیکی تمرکز دارد.

مقایسه مزایا و معایب

مزایا

به عنوان یک جزء اصلی ABB، CI531 تحت آزمایش‌های محیط صنعتی دقیق قرار گرفته است تا از عملکرد پایدار در شرایط سخت مانند تداخل الکترومغناطیسی و تغییرات دما اطمینان حاصل شود.

وضعیت را می توان توسط سیستم DCS نظارت کرد و برنامه ارتباطی را می توان مستقیماً در منطق کنترل کنترلر نوشت و به مدیریت یکپارچه از سخت افزار تا نرم افزار دست یافت.

3BSE003825R1 به کارخانه‌ها اجازه می‌دهد تا به راحتی دستگاه‌های سریال جدید یا قدیمی را بدون تعویض کل DCS یکپارچه کنند، بنابراین عمر سرویس سیستم را افزایش می‌دهد.

نقطه ضعف

پلتفرم بسیار وابسته است. مقدار به طور کامل به پلتفرم Advant Master/AC 400 متصل است. برای پروژه های جدید یا سیستم های برندهای دیگر هیچ فایده ای ندارد.

تابع منفرد فقط رابط RS-232 را در لایه فیزیکی فراهم می کند. تمام کارهای تجزیه پروتکل مستلزم آن است که کاربران خودشان آن را برنامه ریزی و پیاده سازی کنند که این امر پیچیدگی توسعه برنامه را افزایش می دهد.

RS-232 خود یک استاندارد ارتباطی نقطه به نقطه، برد کوتاه و با نرخ پایین است که به تدریج با فناوری RS-485، اترنت و حتی بی سیم در شبکه های صنعتی مدرن جایگزین شده است.

راهنمای نصب

آماده سازی قبل از نصب

سازگاری ماژول اصلی را تأیید کنید. لازم است تأیید کنید که ماژول ارتباطی اصلی که استفاده می کنید دارای اسلات های ماژول فرعی است و سیستم عامل آن از CI531 پشتیبانی می کند.

مراحل نصب

مرحله 1: از مچ بند ضد الکتریسیته ساکن استفاده کنید. شکاف ماژول فرعی را در ماژول ارتباطی اصلی پیدا کنید.

مرحله 2: ماژول فرعی CI531 را با شکاف تراز کنید و آن را به دقت و به صورت عمودی فشار دهید تا کاملا در جای خود قرار گیرد و قفل شود.

مرحله 3: از پیچ برای ثابت کردن CI531 روی ماژول اصلی استفاده کنید.

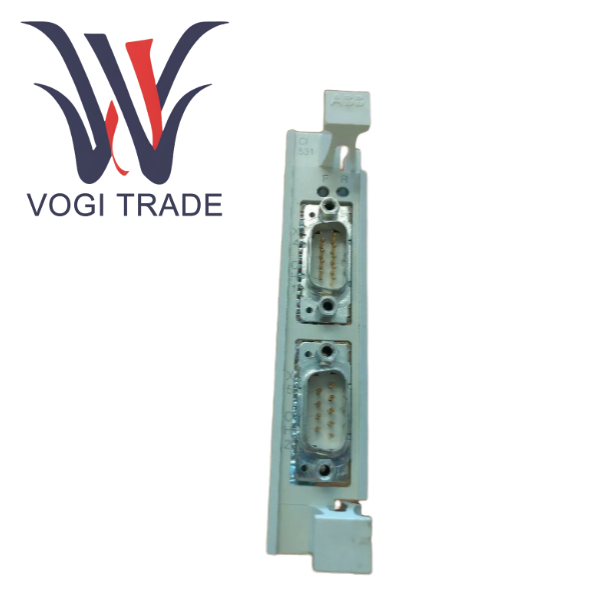

مرحله 4: از کابل RS-232 مناسب برای اتصال تجهیزات میدانی به درگاه کانال مربوطه در پانل جلویی CI531 استفاده کنید. حتماً تعاریف پین را تأیید کنید.

مرحله 5: در نرم افزار Composer/PG2، ماژول ارتباطی اصلی مربوطه را پیدا کنید، ماژول فرعی CI531 را تحت پیکربندی سخت افزاری آن اضافه کنید و پارامترهای ارتباطی صحیح را برای هر کانال تنظیم کنید.

نکات کلیدی قابل توجه

حفاظت الکترواستاتیک. هر گونه عملکرد ماژول های الکترونیکی باید با مقررات حفاظتی ESD مطابقت داشته باشد.

CI531 یک ماژول فرعی است و نمی تواند مستقل عمل کند. باید به یک ماژول اصلی سازگار متصل شود.

خطاهای سیم کشی RS-232 شایع ترین علت خرابی ارتباطات است. حتماً اتصال متقابل داشته باشید.

حداکثر فاصله ارتباطی قابل اعتماد استاندارد RS-232 تقریباً 15 متر است. در صورت نیاز به مسافت بیشتر، استفاده از RS-485 یا مبدل خارجی RS-232/485 باید در نظر گرفته شود.

ABB کتابخانه ای از بلوک های عملکردی را برای ارتباط سریال فراهم می کند، اما منطق تجزیه پروتکل خاص باید توسط خود مهندسان مطابق با کتابچه راهنمای تجهیزات نوشته شود.
