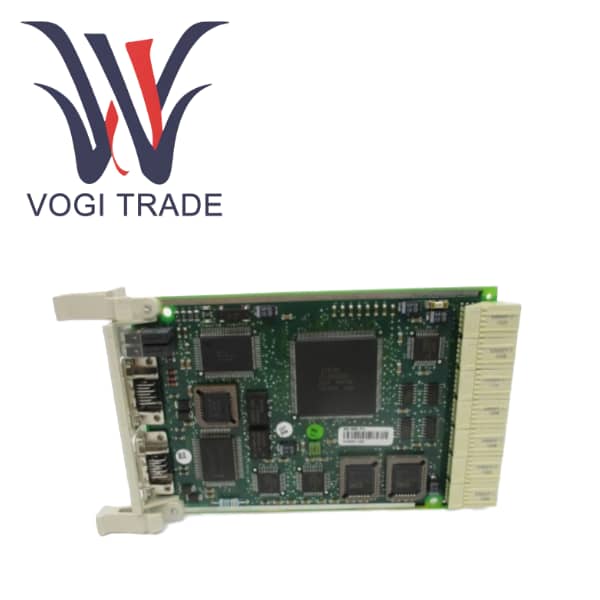

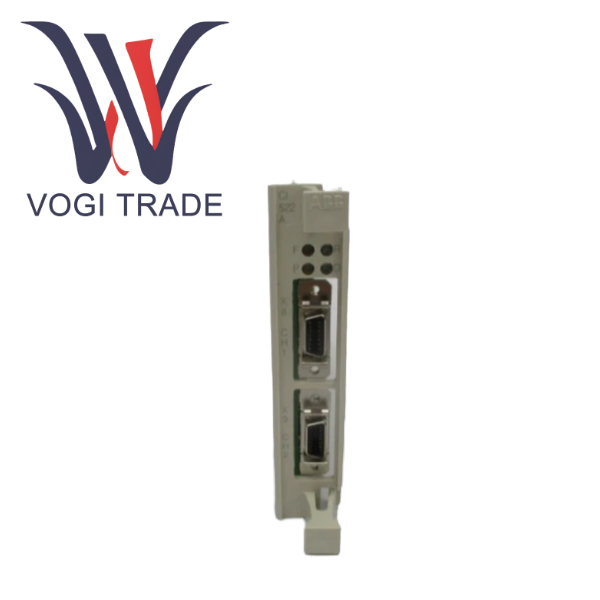

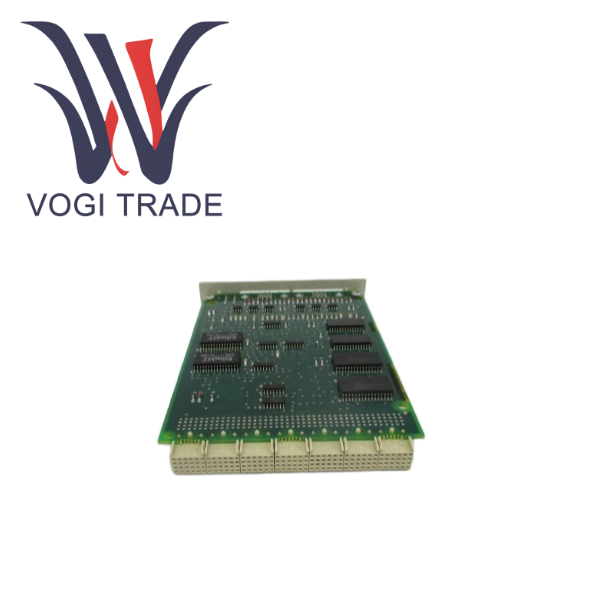

ABB CI522A 3BSE018283R1

بررسی اجمالی محصول

CI522A یک جزء کلیدی توسعه ارتباط و I/O در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. به عنوان "ماژول رابط AF100" تعریف شده است. عملکرد اصلی این است که به عنوان یک دروازه ارتباطی اختصاصی با سرعت بالا بین کنترلرهای سری Advant Controller 410/450 و ایستگاه های ورودی/خروجی از راه دور سری I/O S800 خدمت کند.

در سیستم سنتی Advant Master، فیلد ورودی/خروجی عمدتاً از طریق Advant Fieldbus به کنترل کننده متصل می شود. با این حال، با توسعه فناوری، ABB سیستم ورودی/خروجی S800 را راه اندازی کرده است که دارای عملکرد بالاتر و عملکردهای قدرتمندتر است. برای فعال کردن کنترلر کلاسیک AC 400 برای استفاده از ویژگی های پیشرفته ورودی/خروجی S800، به یک «مترجم» یا «پل» نیاز است. 3BSE018283R1 دقیقاً این نقش را ایفا می کند. یک سر CI522A از طریق گذرگاه backplane با کنترلر AC 400 ارتباط برقرار می کند، در حالی که سر دیگر از طریق گذرگاه سریال پرسرعت AF100 به ایستگاه ورودی/خروجی S800 متصل می شود، بنابراین به یکپارچگی یکپارچه از پلت فرم کنترل کلاسیک و سیستم I/O مدرن دست می یابد. این سند به ویژه بر حمایت خود از "ارتباطات زائد" که برای برنامه های کاربردی در دسترس بسیار مهم است، تاکید می کند.

ویژگی های عملکردی محصول

کلاسیک را با مدرن پیوند دهید

تبدیل پروتکل CI522A سیستم عامل پیچیده را در داخل یکپارچه می کند، که می تواند دستورالعمل های ارتباطی داخلی صادر شده توسط کنترلر AC 400 را به دستورالعمل های پروتکل AF100 تبدیل کند که سیستم ورودی/خروجی S800 می تواند در زمان واقعی و شفاف درک کند و بالعکس. برای منطق کنترل سطح بالا، ماژول ورودی/خروجی S800 دقیقاً مانند اتصال مستقیم به رک محلی است، بدون نیاز به هیچ گونه تغییر کد.

حفاظت از سرمایه گذاری های موجود بزرگترین ارزش CI522A است. کارخانه‌ها می‌توانند از مزایای نسل جدید فناوری ورودی/خروجی، مانند چگالی کانال بالاتر، هزینه کمتر برای هر کانال و تشخیص آنلاین قدرتمندتر، با اضافه کردن ماژول‌های CI522A و ایستگاه‌های ورودی/خروجی S800 و حفظ کنترل‌کننده‌های AC 400 و نرم‌افزار کاربردی موجود و پایدار بهره ببرند. چرخه عمر سیستم کلاسیک DCS را تا حد زیادی افزایش داده است.

پشتیبانی از ارتباطات اضافی

طراحی با در دسترس بودن بالا، مستندات به وضوح بیان می کند که برای ارتباطات اضافی استفاده می شود. این بدان معناست که در یک سیستم Advant Master با پیکربندی اضافی، دو ماژول CI522A را می توان نصب کرد و به ترتیب به کنترل کننده های اصلی و پشتیبان متصل شد. در همین حال، ایستگاه ورودی/خروجی S800 نیز به ترتیب از طریق دو اتوبوس AF100 به این دو CI522A متصل می شود. هنگامی که پیوند اصلی ارتباطی از کار بیفتد، سیستم می تواند به طور خودکار در عرض میلی ثانیه به پیوند پشتیبان سوئیچ کند تا از وقفه صفر در ارتباطات داده ورودی/خروجی اطمینان حاصل کند و الزامات قابل اطمینان دقیق رویه های فرآیند حیاتی را برآورده کند.

مهندسی و نگهداری را ساده کنید

Plug and play، در ابزار مهندسی ABB، CI522A و ماژول ورودی/خروجی S800 متصل به آن را می‌توان دقیقاً مانند ماژول‌های محلی پیکربندی، دانلود و اشکال‌زدایی کرد که فرآیند مهندسی را بسیار ساده‌تر می‌کند.

تشخیص متمرکز اطلاعات تشخیصی غنی ماژول ورودی/خروجی S800 را می توان از طریق CI522A به کنترلر AC 400 گزارش کرد و در نهایت در ایستگاه اپراتور نمایش داده شد و به پرسنل تعمیر و نگهداری کمک می کند تا به سرعت مشکلات در محل را پیدا کنند.

به روز رسانی محصول و توسعه فناوری

CI522A یک استراتژی مهم برای تکامل روان و سازگاری عقب مانده سیستم ها در زمینه اتوماسیون صنعتی است.

از بسته شدن به باز بودن و سپس به ادغام. DCS اولیه کاملاً بسته بود. با توسعه فناوری، تولیدکنندگان شروع به ارائه محصولات پل مانند CI522A کرده اند که به کاربران این امکان را می دهد تا به تدریج فناوری های جدید را معرفی کنند و از سرمایه گذاری های موجود خود محافظت کنند. این یک روش بسیار عملگرایانه برای تکامل است.

موفقیت CI522A همچنین نشان دهنده روند جداسازی سیستم های I/O از کنترلرها است. سیستم های ورودی/خروجی مدرن به گونه ای طراحی شده اند که به طور فزاینده ای مستقل و استاندارد شده باشند و می توانند از طریق ماژول های رابط مختلف به پلتفرم های کنترل کننده مختلف متصل شوند.

همانطور که پلتفرم Advant Master به تدریج از مرحله تاریخی خارج می شود، ماموریت محصولاتی مانند CI522A نیز انجام خواهد شد. معماری سیستم آینده از طریق استانداردهای باز مانند OPC UA با سیستم‌های فناوری اطلاعات سطح بالاتر یکپارچه‌تر و یکپارچه‌تر خواهد شد. با این حال، مفهوم "مدرن سازی تدریجی" تجسم یافته توسط CI522A اهمیت راهنما درازمدت در زمینه صنعتی خواهد داشت.

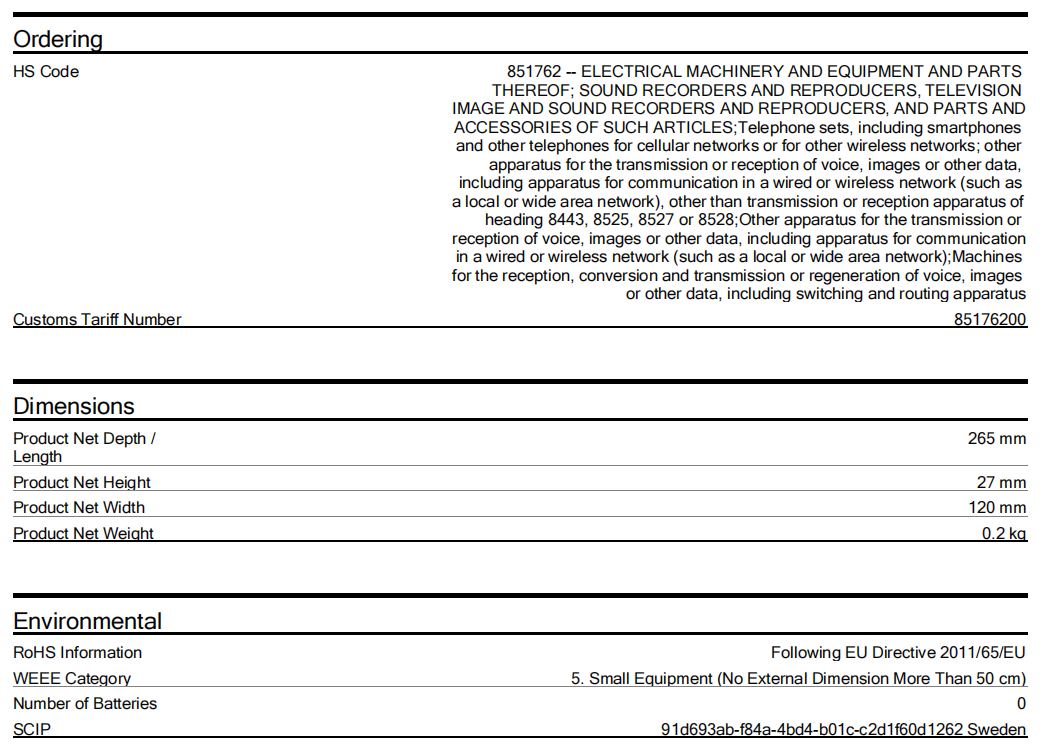

بارگیری دیتاشیت
