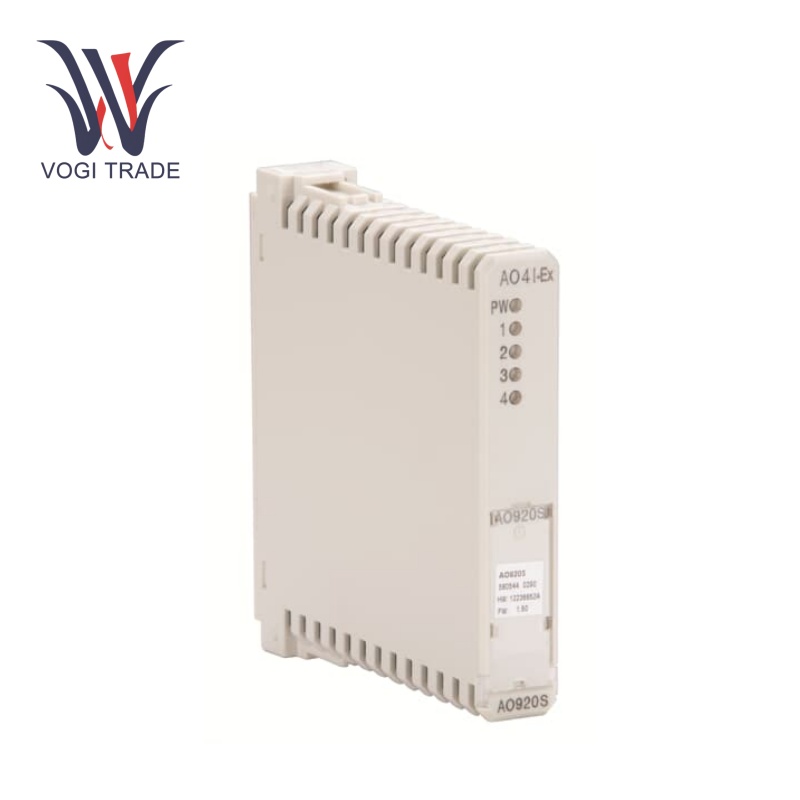

ABB AO920s

پارامترهای عملیاتی

منبع تغذیه: منبع تغذیه 24 ولت DC

کانال های خروجی: چهار کانال خروجی

پردازش سیگنال: هر کانال مجهز به مبدل دیجیتالی 16 بیتی به آنالوگ است.

محدوده سیگنال خروجی:دامنه جریان خروجی 4 - 20 میلی آمپر

وضوح: با وضوح 12 بیتی

امپدانس بار: می تواند امپدانس بار تا 500 Ω را تحمل کند

ویژگی های محصول

تولید دقیق سیگنال: هدف اصلی ABB AO920S ارائه دقیق خروجی آنالوگ 4 - 20 میلی آمپر با کنترل سیگنال های دیجیتال از کنترلر است. خروجی 100 ٪ دقیق است زیرا این یک تابع بسیار دقیق است که خوانش ها را به یک مقدار مورد نظر کنترل تبدیل می کند. در یک فرآیند تولید ، می تواند این دستورات را برای سرعت موتور یا موقعیت بازوی روباتیک به سیگنال های فعلی مورد نظر تبدیل کند.

افزونگی: ABB AO920 با افزونگی در قدرت و ارتباطات. چنین ویژگی افزونگی لایه دیگری از امنیت و قابلیت اطمینان را اضافه می کند. در مورد کاربردهای مهم صنعتی مانند تولید برق یا پالایشگاه های نفتی ، که در آن می توان خرابی را پرهزینه کرد ، سیستم های زائد در صورت عدم موفقیت یک منبع برق یا پیوند ارتباطی ، عملکرد مداوم را تضمین می کنند.

قابلیت های تشخیصی: ABB AO920S می تواند دارای ویژگی های تشخیصی داخلی باشد که سلامت ماژول و سیگنال های خروجی را بررسی می کند. قادر به تشخیص گسلهایی مانند مدارهای کوتاه و مدارهای باز در کابل خروجی است. با تشخیص مدارهای کوتاه ، ماژول می تواند سیستم کنترل را آگاه کند و نگهداری سریع را تسهیل کند تا از آسیب بیشتر به تجهیزات متصل جلوگیری شود.

پیکربندی داغ و عملکرد مبادله داغ: ABB AO920S از پیکربندی داغ در اجرای ، عملکرد مبادله داغ پشتیبانی می کند. همچنین ، ویژگی Hot Swap اجازه می دهد تا ماژول را در حالی که سیستم در حال اجرا است جایگزین کنید. چنین دانش در بخش هایی که در آن کار بدون توقف برای به حداقل رساندن خرابی و کاهش آسیب به تلفات تولید ضروری است ، بسیار ارزشمند است.

کنترل محرک:توانایی ABB AO920S در تولید سیگنال های خروجی آنالوگ امکان کنترل مؤثر محرک ها را فراهم می کند ، برای کنترل پارامترهای متغیر در فرآیندهای صنعتی ضروری است.

انزوا: خلاص شدن از سر و صدای بین خروجی ، اتوبوس و قدرت.

نصب

نصب: این ماژول در درجه اول به گونه ای طراحی شده است که برای نصب ساده ماژول در یک صفحه کنترل صنعتی قرار بگیرد

سیم کشی:سیم کشی ABB AO920 از اهمیت ویژه ای برخوردار است ، زیرا باید هم به کنترلر و هم به دستگاه های خروجی وصل شود. این سیگنال های 4 - 20 میلی آمپر به وضوح در پایانه های خروجی برچسب خورده اند و ترمینال برق باید بر این اساس وصل شود. سیم هایی که استفاده می کنید باید از EMS کافی برای جلوگیری از سر و صدای الکتریکی برخوردار باشند. کابل های طولانی: کابل های طولانی باید حساب شوند ، زیرا اثرات کابل طولانی بر کیفیت سیگنال تأثیر می گذارد.

پیکربندی: پس از نصب فیزیکی ، ماژول باید در سیستم کنترل پیکربندی شود. این پیکربندی به طور معمول شامل تنظیم پارامترهایی مانند محدوده سیگنال خروجی ، آدرس در شبکه ارتباطی و هرگونه تنظیمات افزونگی است.

دامنه کاربرد

کنترل فرآیند: تنظیم محرک ها در صنایع شیمیایی ، پتروشیمی و دارویی.

انرژی: از تغذیه محرک ها گرفته تا نیروگاه ها و شبکه ها.

سیستم های ایمنی: ادغام با سیستم های ایمنی با کنترل محرک سخت در محیط های خطرناک.

عیب یابی

تشخیص گسل:ABB AO920S اولین خط دفاعی با کارکردهای تشخیصی آن است. در صورت شناسایی یک مدار باز ، در سیم کشی خروجی کوتاه به یک سیگنال خطا منجر می شود که توسط ماژول تولید می شود. در صورت قطع شدن سیگنال های خروجی ، در صورت متوقف کردن کار ماژول به دلیل منبع تغذیه یا خطاهای ارتباطی ، باید سیستم کنترل را نیز اعلام کند.

موضوعات مرتبط با سیگنال:عیب یابی سیگنال اگر سیگنال خروجی سیگنال را به سایر دستگاه ها منتقل نمی کند ، بررسی کنید که آیا سیم کشی دستگاه های خروجی به درستی متصل است یا خیر. اطمینان حاصل کنید که سیم ها به درستی وصل شده و شکسته نشده اند و امپدانس بار از مرز خارج نیست.

مسائل ارتباطی: در گسل های مرتبط با ارتباطات ، کابل های ارتباطی را برای آسیب یا پایانه های شل بررسی کنید. تأیید کنید که تنظیمات ارتباطی و سیستم کنترل به درستی پیکربندی شده اند.

گسل های خاص ماژول: اگر به نظر می رسد ماژول به نظر می رسد نقص دارد ، منبع تغذیه را بررسی کنید تا اطمینان حاصل شود که در مشخصات صحیح است. همچنین می توانید AO920S را با ماژول خوب شناخته شده جایگزین کنید تا در صورت مسئله سمت ماژول آزمایش کنید.
