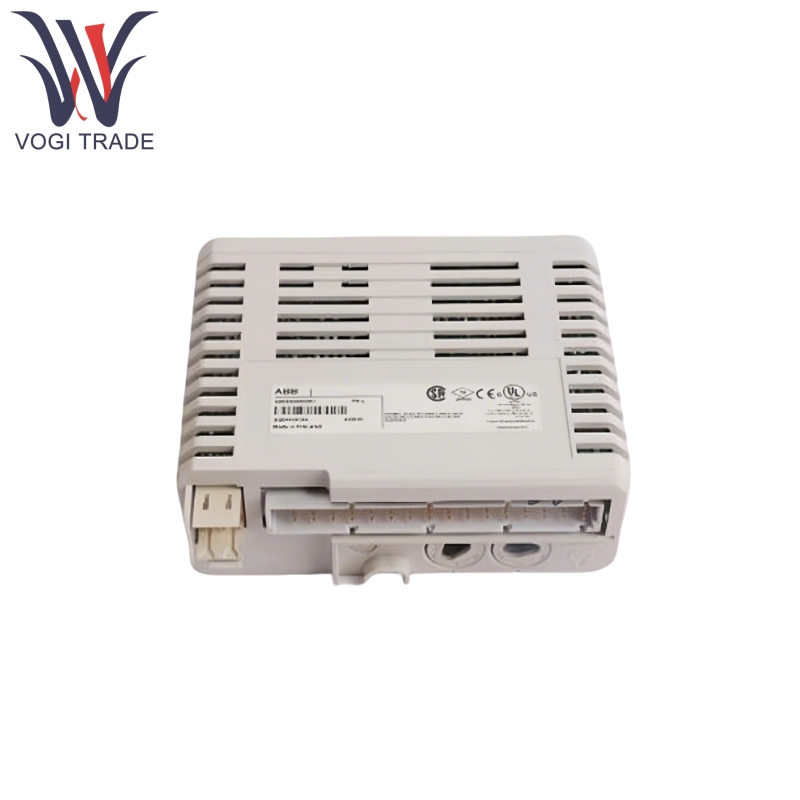

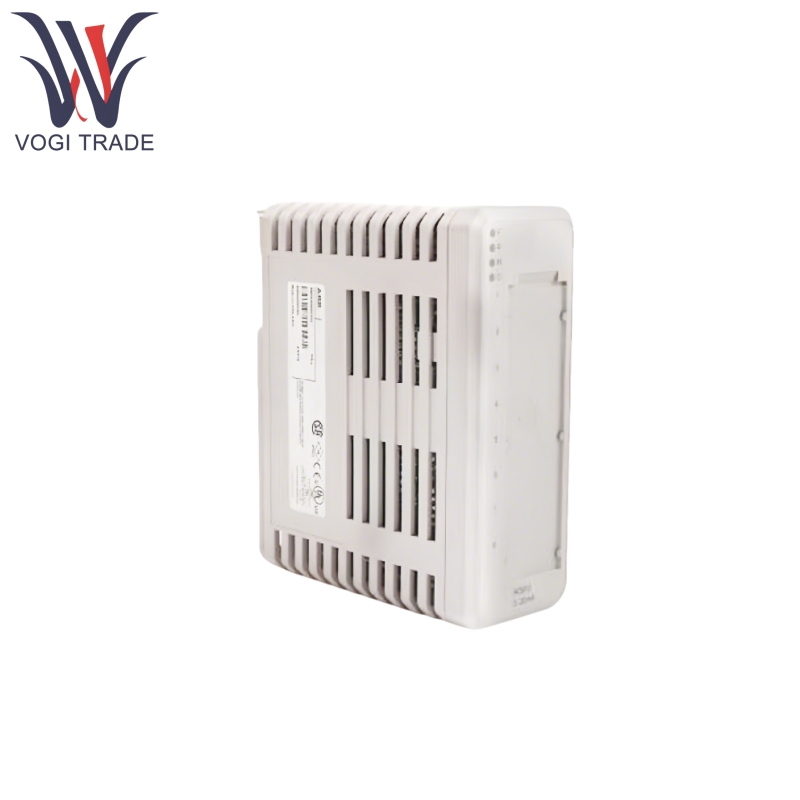

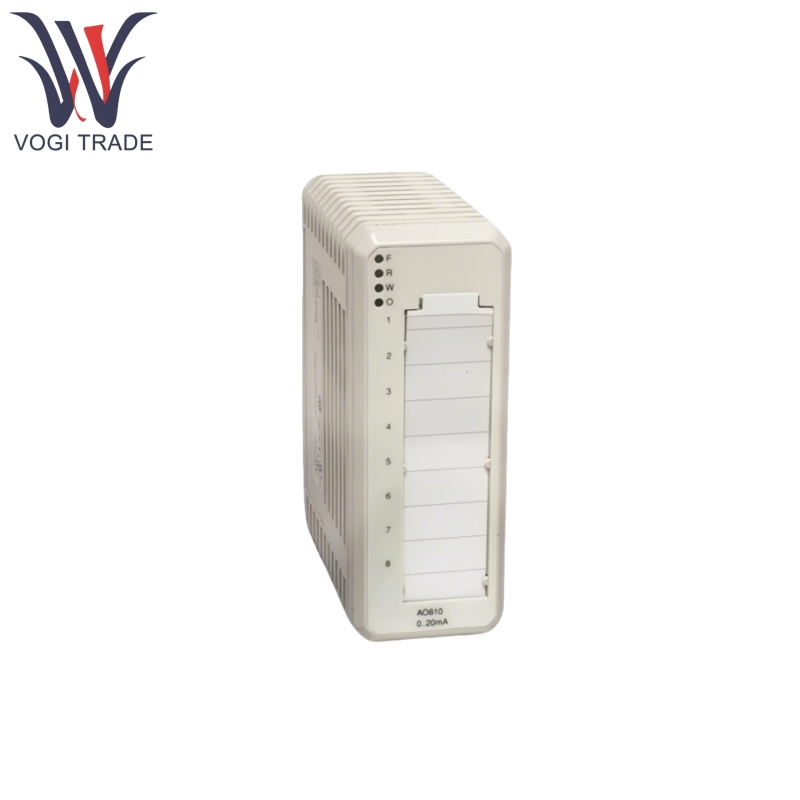

مارک: ABBتوضیحات: ماژول خروجی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AO810V2 3BSE038415R1 نسخه به روز شده AO810 است ، با عملکرد اصلی تبدیل دقیق سیگنال های کنترل دیجیتال به سیگنال های آنالوگ برای رانندگی و کنترل محرک ها در سایت های صنعتی. با تمرکز بر قابلیت اطمینان و انعطاف پذیری در سناریوهای اتوماسیون صنعتی ، می تواند یکپارچه در سیستم های کنترل مانند ABB 800XA ادغام شود و همچنین با سیستم های اصلی PLC/DCS سازگار است. این ماده به طور گسترده ای در زمینه های کنترل فرآیند و تنظیم تجهیزات مورد استفاده قرار می گیرد.
| ساخت |
ابهام |
| شماره مدل |
AO810V2 |
| شماره سفارش |
3BSE038415R1 |
| کاتالوگ |
S800 I/O |
| کشور مبداء |
سوئیس |
| کد HS |
8471800000 |
| بعد |
12*10*6cm |
| وزن |
0.2 کیلوگرم |
ویژگی های محصول
ABB AO810V2 3BSE038415R1 دارای 8 کانال خروجی آنالوگ مستقل است که هر یک از آنها می توانند به صورت جداگانه برای نوع و دامنه خروجی پیکربندی شوند و کنترل همزمان چندین محرک را بدون تداخل فراهم می کند.
این وضوح 16 بیتی را ارائه می دهد ، اطمینان از حداقل خطای تبدیل بین سیگنال های دیجیتال و آنالوگ ، برآورده کردن الزامات کنترل با دقت بالا.
این پشتیبانی از مدار باز و بیش از حد از تشخیص ، هشدارهای گسل را از طریق چراغ های نشانگر و آلارم سیستم ایجاد می کند. هنگامی که ولتاژ تأمین در زیر آستانه کاهش می یابد ، ماژول به طور خودکار گسل را گزارش می کند و آن را ثبت می کند.
این می تواند وضعیت سخت افزار را در زمان واقعی کنترل کند و از عملکرد پایدار بلند مدت اطمینان حاصل کند.
این برنامه از تعویض آنلاین داغ پشتیبانی می کند و امکان تعویض ماژول ها را بدون خاموش کردن سیستم ، کاهش خرابی تعمیر و نگهداری و بهبود در دسترس بودن سیستم فراهم می کند.
این برنامه از ProfiBus DP یا ارتباطات اترنت پشتیبانی می کند ، و امکان ادغام یکپارچه با ABB 800XA ، PLCS شخص ثالث و سیستم های DCS را برای تبادل داده در زمان واقعی فراهم می کند.
محصول با استفاده از اصل
ABB AO810V2 می تواند دستورات کنترل دیجیتال را از کنترلر دریافت کند.
ABB AO810V2 سیگنال های دیجیتالی را به سیگنال های آنالوگ مربوطه از طریق یک DAC 16 بیتی (مبدل دیجیتال به آنالوگ) تبدیل می کند.
ABB AO810V2 سیگنال ها را از طریق کانال خروجی به محرک منتقل می کند تا دستگاه را برای انجام اقدامات مربوطه هدایت کند.
ABB AO810V2 بازخورد در زمان واقعی را از وضعیت کانال به کنترلر ارائه می دهد تا یک سیستم کنترل حلقه بسته تشکیل شود.
برنامه های کاربردی محصول
ABB AO810V2 در مهندسی شیمی و داروسازی برای کنترل دما و فشار عروق واکنش ، تنظیم سرعت همزن ها و قدرت بخاری ها و اطمینان از واکنش های شیمیایی پایدار استفاده می شود.
ABB AO810V2 را می توان برای کنترل سرعت توربین ، کنترل سطح آب دیگ بخار یا جریان تحریک ژنراتور برای حفظ پایداری شبکه استفاده کرد.
ABB AO810V2 می تواند در نفت و گاز برای تنظیم باز شدن دریچه های خط لوله نفت و فشار کمپرسور برای اطمینان از کارآیی و ایمنی حمل و نقل نفت و گاز استفاده شود.
ABB AO810V2 را می توان در ساخت مکانیکی برای کنترل میزان خوراک دستگاه های CNC و فشار سیستم هیدرولیک استفاده کرد و از این طریق دقت پردازش را بهبود بخشید.
ABB AO810V2 می تواند سرعت فن و دریچه آب را از واحدهای تهویه مطبوع تنظیم کند تا به کنترل دقیق دما و رطوبت برسد.
پارامتر محصول
در اینجا ABB AO810V2 3BSE038415R1 جزئیات ماژول خروجی آنالوگ است.
| دسته پارامتری |
پارامترهای خاص |
| تعداد کانال های خروجی |
8 (به طور مستقل قابل تنظیم) |
| انواع سیگنال خروجی |
جریان: 4-20mA ، 0-20mA ؛ ولتاژ: 0-10 ولت |
| وضوح |
16 بیتی (برد کامل) |
| ظرفیت بار |
برای خروجی فعلی: ≤500Ω (منبع تغذیه تک) 250-850Ω (منبع تغذیه دوگانه ، پیکربندی خارجی لازم است) |
| زمان پاسخ |
مقدار معمولی ≤10ms (از دستور دیجیتال گرفته تا خروجی آنالوگ پایدار) |
| الزامات منبع تغذیه |
ولتاژ عملیاتی: 24 ولت DC (محدوده نوسان مجاز: 19.2-28.8 ولت DC) مصرف برق: تقریباً 3W |
| محیط عملیاتی |
دما: -20 ℃ تا 60 ℃ (بدون تراکم) رطوبت: 5 ٪ -95 ٪ RH (غیرقانونی) |
| طبقه حفاظت |
IP20 (خود ماژول) هنگام نصب در کابینت کنترل ، کلاس محافظت توسط کابینت تعیین می شود |
