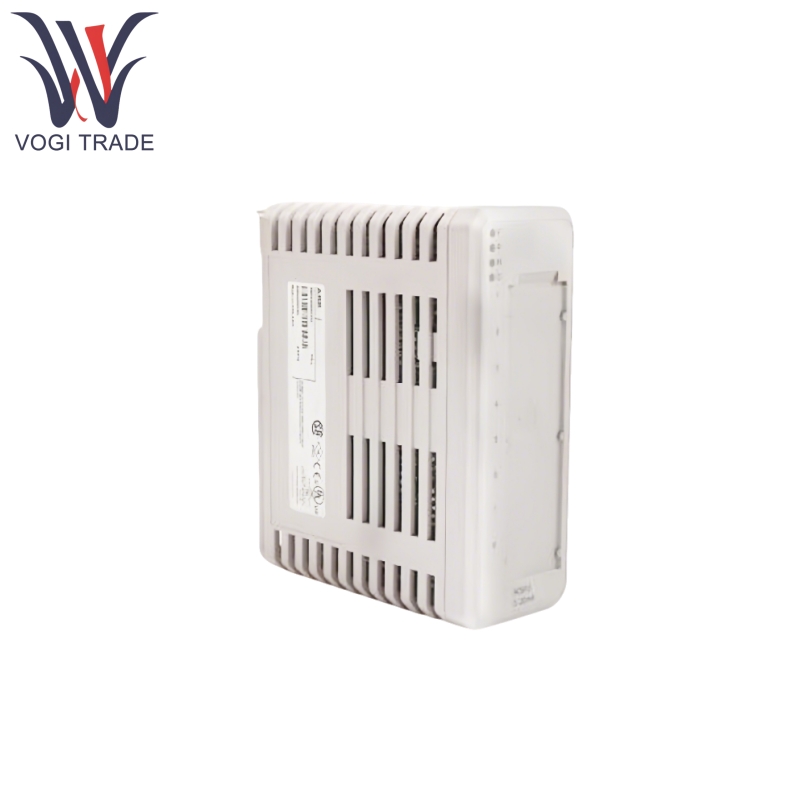

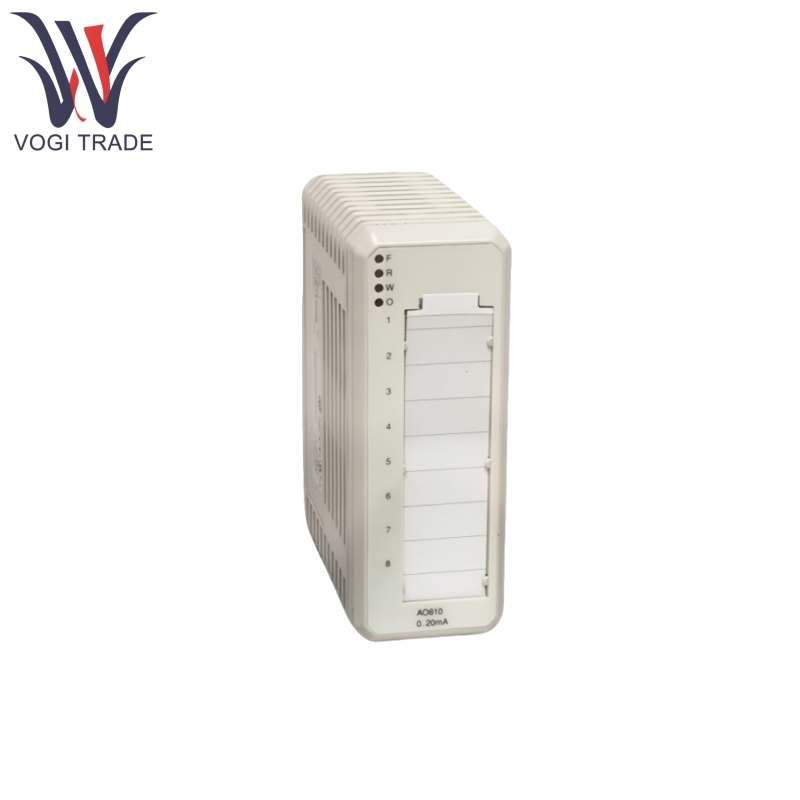

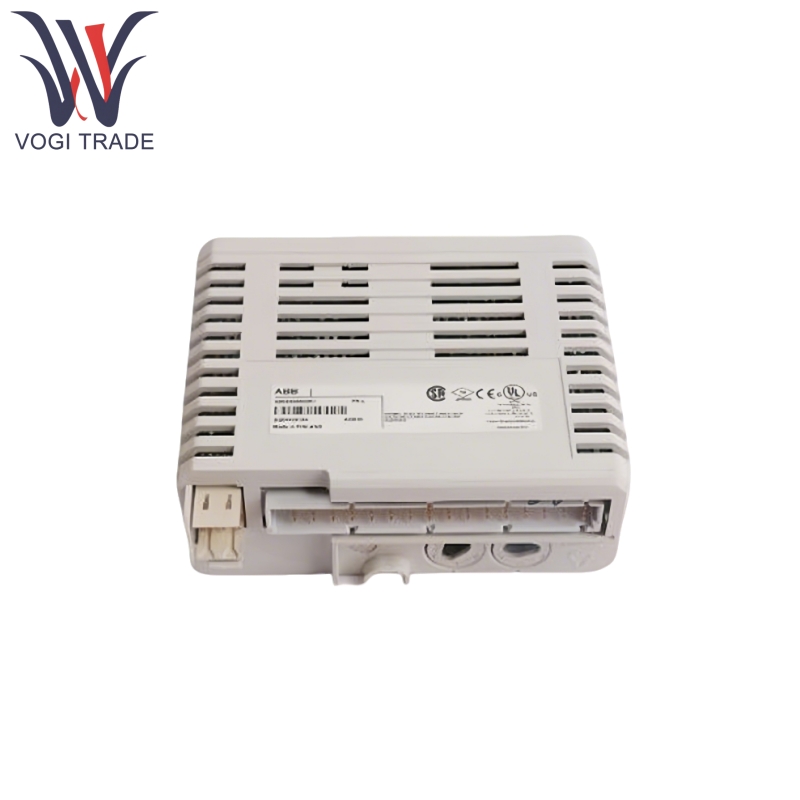

ABB AO810 3BSE008522R1

ویژگی های محصول

ABB AO810 3BSE008522R1 وضوح حداکثر 14 یا 16 بیت را ارائه می دهد و از صحت سیگنال خروجی اطمینان می دهد. این دقیقاً می تواند دستورات دیجیتالی را به سیگنال های آنالوگ تبدیل کند و کنترل دقیق تجهیزات را امکان پذیر کند.

ABB AO810 3BSE008522R1 دارای 8 کانال خروجی است که هر یک از آنها می توانند به طور مستقل برای پشتیبانی از دامنه های مختلف خروجی و انواع سیگنال پیکربندی شوند و امکان کنترل همزمان دستگاه های مختلف را فراهم می کنند.

ABB AO810 3BSE008522R1 از خروجی سیگنال ولتاژ مانند 0-10V و همچنین خروجی سیگنال فعلی مانند 4-20mA و 0-20mA پشتیبانی می کند. کاربران می توانند از طریق نرم افزار به طور انعطاف پذیر بین انواع خروجی جابجا شوند.

ABB AO810 3BSE008522R1 دارای تشخیص مدار باز برای کانال ها است. هنگامی که جریان خروجی کمتر از مقدار Set است و مقدار Set از 1mA فراتر می رود ، زنگ خطر خطای کانال ایجاد می شود. همچنین ولتاژ منبع تغذیه فرآیند را کنترل می کند ، هنگامی که ولتاژ تأمین در زیر آستانه قرار می گیرد ، نشانگر وضعیت ماژول یک گسل را نشان می دهد. علاوه بر این ، عملکرد خود تشخیصی به طور مداوم وضعیت سخت افزار را نظارت می کند تا از عملکرد پایدار طولانی مدت اطمینان حاصل شود.

ABB AO810 3BSE008522R1 دارای رابط ارتباطی PROFIBUS DP یا اترنت است که می تواند در انواع سیستم های PLC و DCS ادغام شود ، به طوری که دو دستگاه می توانند داده ها را بین چندین سیستم ارتباط برقرار کنند.

کاربرد محصول

ABB AO810 می تواند برای کنترل دما و فشار در راکتورهای شیمیایی استفاده شود ، و دقیقاً سرعت همزن و قدرت بخاری را تنظیم می کند تا از پایداری روند واکنش و کیفیت محصول اطمینان حاصل شود.

ABB AO810 می تواند تنظیم کننده سرعت یک توربین بخار را برای اطمینان از پایداری فرکانس شبکه کنترل کند و همچنین می تواند برای نظارت و کنترل پارامترهای مختلف تجهیزات برق مانند ولتاژ ، جریان و قدرت استفاده شود.

ABB AO810 برای کنترل محرک ها در دستگاه تولید مکانیکی ، از جمله حرکت خوراک ابزار و حرکت میز کار ، مناسب است تا دقت و بهره وری تولید بالا را تضمین کند.

ABB AO810 می تواند دریچه باز و سرعت فن واحدهای تهویه مطبوع را برای دستیابی به کنترل دقیق دما و رطوبت تنظیم کند و یک محیط داخلی راحت را فراهم کند.

در استخراج نفت و گاز ، حمل و نقل و پردازش ، از ABB AO810 می توان برای کنترل دریچه ها ، پمپ ها و کمپرسورها مختلف استفاده کرد و از ایمنی و کارآیی روند تولید اطمینان حاصل کرد.

پارامتر محصول

در اینجا ABB AO810 3BSE008522R1 جزئیات ماژول خروجی آنالوگ است.

تعداد کانال های خروجی: 8

انواع و دامنه های سیگنال خروجی: سیگنال های ولتاژ 0-10 ولت ، سیگنال های فعلی 4-20mA ، 0-20mA هستند

قطعنامه: 14 بیتی یا 16 بیتی

ظرفیت بار: برای AO810 ، حداکثر مقاومت بار برای خروجی فعلی 500/750 اهم است ، برای AO810V2 ، بار برای خروجی جریان 500 ≤ (منبع تغذیه تک) و 250-850Ω (منبع تغذیه دوگانه) است

ولتاژ منبع تغذیه: DC 24V

دامنه دمای کار: -20 ℃ تا 60 ℃ (AO810V2 ، بدون تراکم) ، -20 درجه سانتیگراد تا +70 درجه سانتیگراد (بیانیه دیگری برای AO810V2)

کلاس حفاظت: IP20
