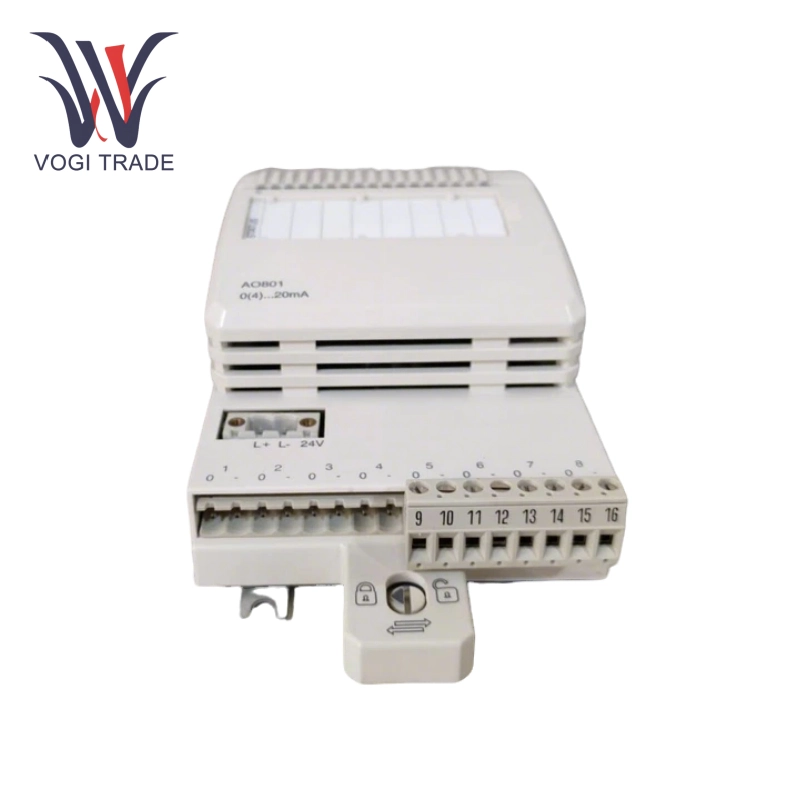

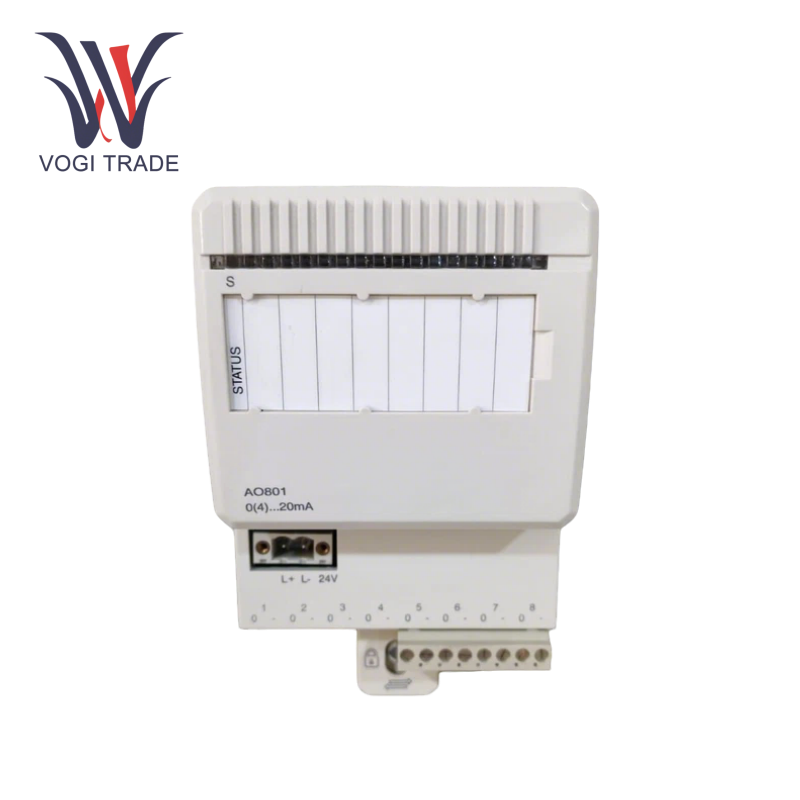

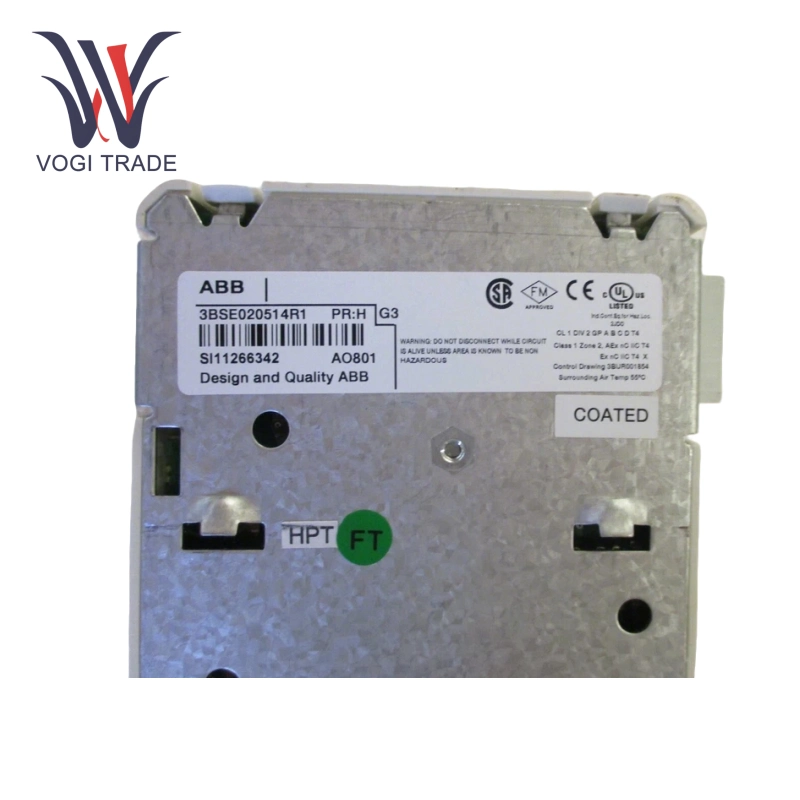

مارک: ABBتوضیحات: ماژول خروجی آنالوگشرط: کاملاً جدیدگواهی نامه گزارش آزمون COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 8اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AO801 3BSE020514R1 یک ماژول خروجی آنالوگ 8 کانال است که برای سیستم های اتوماسیون صنعتی طراحی شده است. این یک مؤلفه اصلی سری ABB S800 I/O است. این ماده به طور عمده برای تبدیل سیگنال های دیجیتالی سیستم کنترل به سیگنال های آنالوگ با دقت بالا (مانند سیگنال های فعلی) برای هدایت محرک ها ، دریچه ها ، اینورترها و سایر تجهیزات استفاده می شود.
| ساخت |
ابهام |
| شماره مدل |
AI801 |
| شماره سفارش |
3BSE020514R1 |
| کشور مبداء |
سوئد |
| کد HS |
8538900000 |
| بعد |
12*9*6cm |
| ابعاد بسته بندی |
15*12*10cm |
| وزن |
0.5 کیلوگرم |
پارامترهای فنی
نوع کانال: خروجی آنالوگ تک انتهایی غیر جدا شده 8 کانال
دامنه سیگنال خروجی: 0-20 میلی آمپر / 4-20 میلی آمپر (قابل تنظیم)
وضوح: 12 بیت ، دقت 0.1 ٪
ظرفیت بار: حداکثر بار خروجی: 850 Ω
عملکرد جداسازی: جداسازی گروه (جداسازی به زمین) ، مقاومت در برابر ولتاژ 500 ولت (1 دقیقه)
زمان پاسخ: زمان افزایش 10 میکرون ، چرخه 1 ms را به روز کنید
الزامات منبع تغذیه: +24 ولت منبع تغذیه خارجی ، مصرف فعلی 200 میلی آمپر ؛ منبع تغذیه اتوبوس 5 ولت 5 ولت ، 70 میلی آمپر فعلی
دمای کار: 0 درجه سانتیگراد تا +55 درجه سانتیگراد (کار) ، -40 درجه سانتیگراد تا +70 درجه سانتیگراد (ذخیره سازی)
سطح حفاظت: IP20 (ضد گرد و غبار و قطره) ، مطابق با استاندارد محافظت از خوردگی سطح ISA-S71.04 G3
اصل استفاده
تبدیل سیگنال و خروجی: کنترلر (مانند AC 800M) دستورالعمل های دیجیتالی را از طریق ماژولبوس به ماژول AO801 می فرستد.
DAC داخلی (مبدل دیجیتال به آنالوگ) ABB AO801 3BSE020514R1 سیگنال دیجیتال را به یک سیگنال جریان آنالوگ 0-20 میلی آمپر یا 4-20 میلی آمپر تبدیل می کند ، که از طریق MTU (واحد ترمینال ماژول) به دستگاه میدانی می رسد.
خود تشخیص و محافظت: ABB AO801 3BSE020514R1 به صورت دوره ای خودآزمایی را برای تشخیص گسلهایی مانند مدارهای کوتاه و اضافه بار انجام می دهد و وضعیت عملیاتی/گسل را از طریق LED وضعیت (نور) نشان می دهد. هنگامی که یک ناهنجاری تشخیص داده می شود ، عملکرد OSP (حالت ایمنی خروجی) برای تغییر خروجی به یک مقدار ایمنی از پیش تعیین شده (مانند نگه داشتن آخرین مقدار یا بازگشت به صفر) ایجاد می شود.
افزونگی و گسترش: برای اطمینان از در دسترس بودن سیستم بالا ، از پیکربندی اضافی (به ماژول های منبع تغذیه و ارتباطی نیاز دارد) پشتیبانی می کند. هر رابط ارتباطی CI801 می تواند حداکثر 7 ماژول AO801 را متصل کند ، که برای سیستم های I/O توزیع شده در مقیاس بزرگ مناسب است.
خصوصیات عملکردی
کنترل با دقت بالا: وضوح 12 بیتی همراه با میزان خطای 0.1 ± ، صحت خروجی سیگنال را تضمین می کند ، که برای سناریوهای کنترل فرآیند با الزامات دقیق دقیق مناسب است.
پیکربندی انعطاف پذیر: دامنه خروجی قابل برنامه ریزی (0-20 میلی آمپر یا 4-20 میلی آمپر) ، پشتیبانی از پروتکل HART (نسخه خاص مورد نیاز) ، سازگار با ارتباطات ابزار هوشمند.
قابلیت اطمینان و دوام: طراحی حفاظت از اتصال کوتاه ، خروجی می تواند با منبع تغذیه +24 ولت یا زمین (ZP) در برابر اتصال کوتاه مقاومت کند.
تشخیص و نگهداری مناسب: نشانگر وضعیت LED جلو وضعیت عملکرد ماژول (طبیعی/گسل) را در زمان واقعی نشان می دهد. از نظارت از راه دور و اشکال زدایی از طریق نرم افزار Compact Control Builder برای کاهش خرابی پشتیبانی کنید.
سازگاری گسترده: ادغام یکپارچه با ABB 800XA ، AC 800M و سایر سیستم ها و سازگار با سیستم های شخص ثالث PLC یا DCS از طریق پرونده های GSD.
