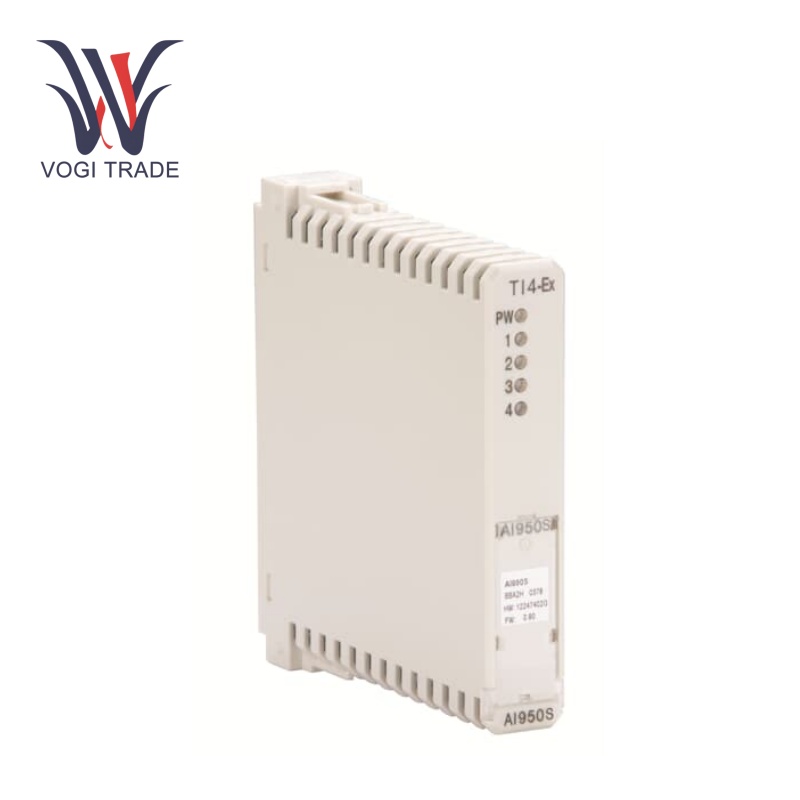

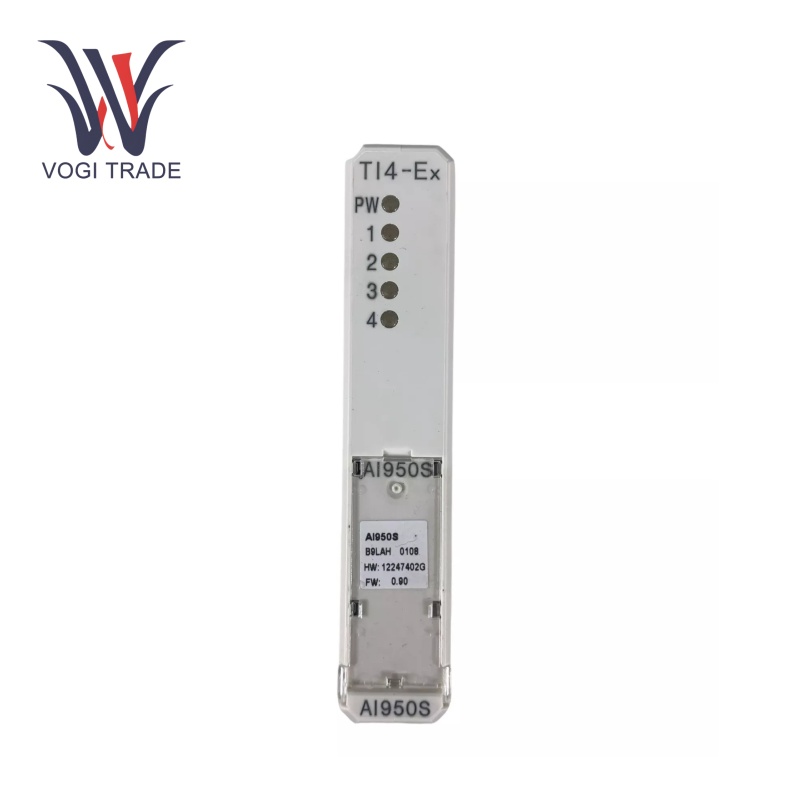

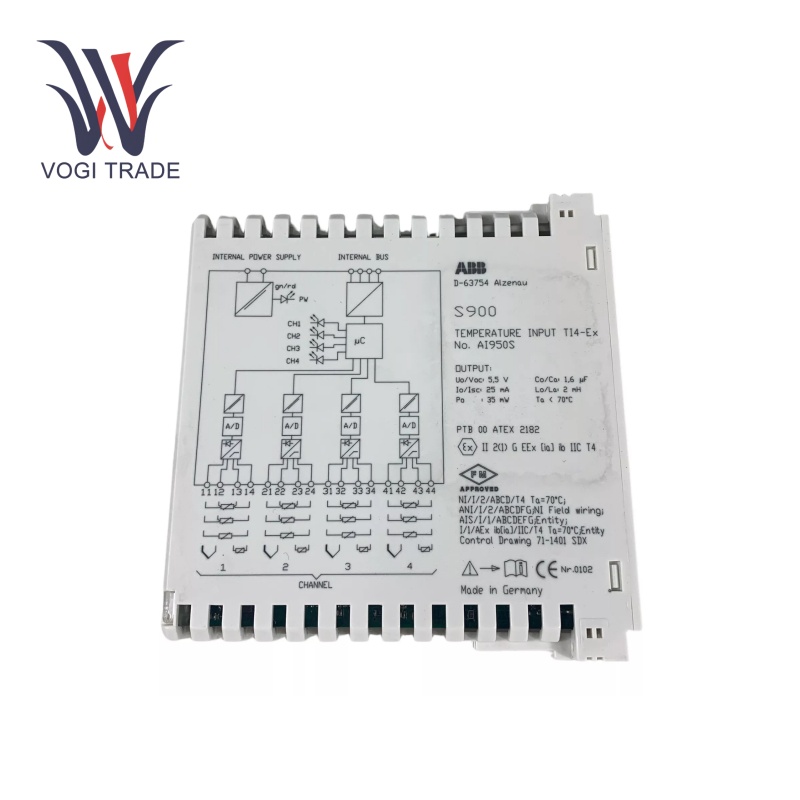

مارک: ABBتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 43اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AI950S یک ماژول ورودی آنالوگ در سری S900 I/O است که برای اندازه گیری دقیق دما در سیستم های صنعتی طراحی شده است. از انواع سنسورهای دما ، از جمله PT100 ، PT1000 ، NI100 RTD و انواع مختلف ترموکوپل پشتیبانی می کند و انعطاف پذیری را در انتخاب سنسور فراهم می کند.
| ساخت |
ابهام |
|
شماره مدل |
AI950s |
| شماره سفارش |
3KDE175521L9500 |
| کاتالوگ |
S900 |
|
کشور مبداء |
سوئد |
|
کد HS |
85389099 |
| بعد |
10.4cm*10.4cm*2cm |
| بعد |
13cm*13cm*4cm |
| وزن |
0.135 کیلوگرم |
پارامترهای عملیاتی
منبع تغذیه:منبع تغذیه 24 ولت DC
کانال های ورودی: چهار کانال ورودی
پردازش سیگنال:هر کانال مجهز به مبدل آنالوگ به دیجیتال 16 بیتی است
دمای عملیاتی: -25 درجه سانتیگراد تا +70 درجه سانتیگراد
دقت: این ماژول با دقت بالایی 0.1 ± ارائه می دهد
ایمنی ذاتی: ماژول دارای گواهینامه ATEX برای نصب در منطقه 1 است.
ویژگی های محصول
افزونگی: سیستم S900 I/O می تواند با چندین ماژول S900 I/O به هم پیوسته باشد و از افزونگی برق و افزونگی ارتباطات برخوردار است. این افزونگی به تضمین دسترسی زیاد سیستم کمک می کند تا مانع از کاهش قدرت یا خرابی های ارتباطی شود.
پیکربندی داغو Hot Swap: ABB AI950S از پیکربندی داغ در اجرای پشتیبانی می کند ، به این معنی که کاربران می توانند پیکربندی سیستم را بدون خاموش کردن کل سیستم تغییر دهند. بسیاری از آنها قابلیت مبادله داغ دارند که اجازه می دهد تا در حالی که سیستم هنوز زنده است ، مؤلفه را جایگزین کند.
علم تشخیص: ABB AI950S قابلیت های تشخیصی پیشرفته ای را ارائه می دهد. این توابع می تواند به تشخیص مشکلاتی مانند شورت و شکستن در اتصالات سنسور کمک کند. این بدان معنی است که تشخیص عالی می تواند از طریق پیکربندی FDT/DTM انجام شود که با یافتن گسل آسان تر کمک می کند.
اندازه گیری ترموکوپل: ABB AI950 برای اندازه گیری ترموکوپل جبران اتصالات داخلی یا خارجی را فراهم می کند. این به جبران دما در محل اتصال مرجع ترموکوپل اشاره دارد که برای خواندن دقیق دما ضروری است.
اندازه گیری دما: ماژول ABB AI950S سیگنال های دما را از سنسورهای مختلف می خواند و سیگنال های آنالوگ را برای پردازش بعدی توسط سیستم کنترل به سیگنال های دیجیتال تبدیل می کند.
سازگاری سنسور: از طیف گسترده ای از سنسورهای دما ، از جمله RTD و ترموکوپل پشتیبانی می کند و در انتخاب سنسور انعطاف پذیری را ارائه می دهد.
انزوا: این ماژول برای محافظت بیشتر در سیستم و یکپارچگی سیگنال ، جداسازی الکتریکی بیشتری بین ورودی ، اتوبوس و قدرت دارد.
نصب
مکان:سیستم از راه دور S900 I/O می تواند در مناطق غیر خطرناک واقع شود ، یا بسته به نوع سیستم انتخاب شده ، مستقیماً در منطقه 1 یا مناطق خطرناک منطقه 2 نصب شود. 4 دستگاه غیر اسپارک در مناطق خطرناک همچنان به کار خود ادامه می دهند و کلیه مراحل نصب مطابق با مقررات مربوط به ATEX است.
محاسبات داده ها: سیستم S900 I/O از استاندارد DP Profibus برای برقراری ارتباط با سطح سیستم کنترل استفاده می کند. این امر امکان برقراری ارتباط قابل اعتماد بین سیستم I/O و یک سیستم کنترل را فراهم می کند.
دامنه کاربرد
مناطق خطرناک: با توجه به صدور گواهینامه ATEX برای نصب منطقه 1 ، ABB AI950S برای استفاده در صنایعی که در آن جوهای بالقوه انفجاری مانند صنعت نفت و گاز ، گیاهان پتروشیمی و امکانات تولید شیمیایی مناسب است ، مناسب است.
نظارت از راه دور:برای برنامه های نظارت از راه دور به عنوان بخشی از سیستم از راه دور S900 I/O مفید است.
در برابرل:در صنایع شیمیایی ، پتروشیمی و دارویی ، فرآیندهای نظارت و کنترل.
مدیریت انرژی: اندازه گیری و مدیریت مصرف انرژی در سیستم های تولید و توزیع برق.
سیستم های ایمنی: استفاده در سیستم های ایمنی ، که نیاز به نظارت دقیق دما در محیط های خطرناک دارند.
عیب یابی
ابزارهای تشخیصی:برای بومی سازی مشکلات از توابع تشخیصی گسترده و رابط FDT/DTM استفاده کنید. اطلاعات تشخیصی را بررسی کنید. اگر ماژول یک خطا را پرچم می زند ، برای شناسایی مسئله اساسی به اطلاعات تشخیصی موجود مراجعه کنید.
قدرت و ارتباط:برای مشکلات مربوط به برق ، تأیید کنید که واحدهای منبع تغذیه پیکربندی شده و سبز هستند. در مورد مشکلات ارتباطی ، اطمینان حاصل کنید که اتصالات Profibus DP ، پیکربندی شبکه و وضعیت سایر مؤلفه های شبکه ارتباطی.
جایگزینی مؤلفه:اگر یک مؤلفه در ماژول ABB AI950S معیوب است ، از عملکرد Hot Swap برای جایگزینی آن استفاده کنید. با این حال ، برای جلوگیری از هرگونه خطری برقی یا اختلال در سیستم ، از روشهای مناسب پیروی کنید.
