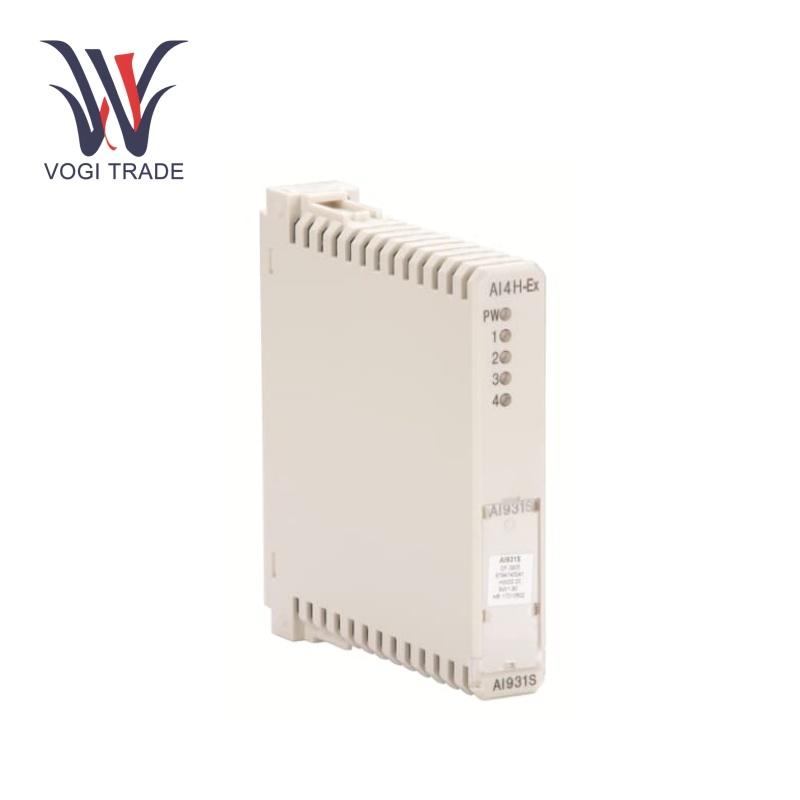

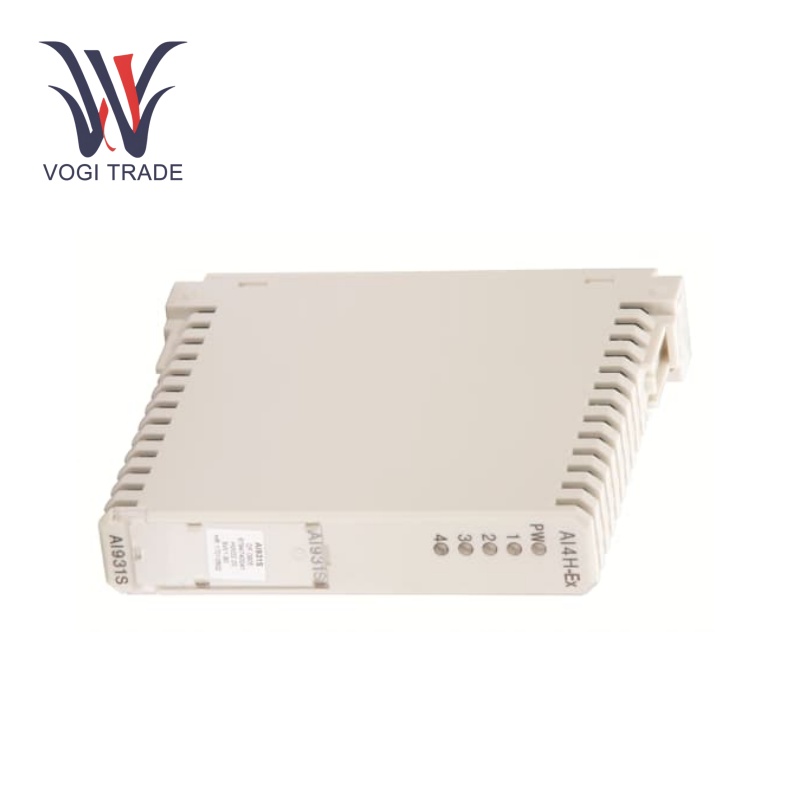

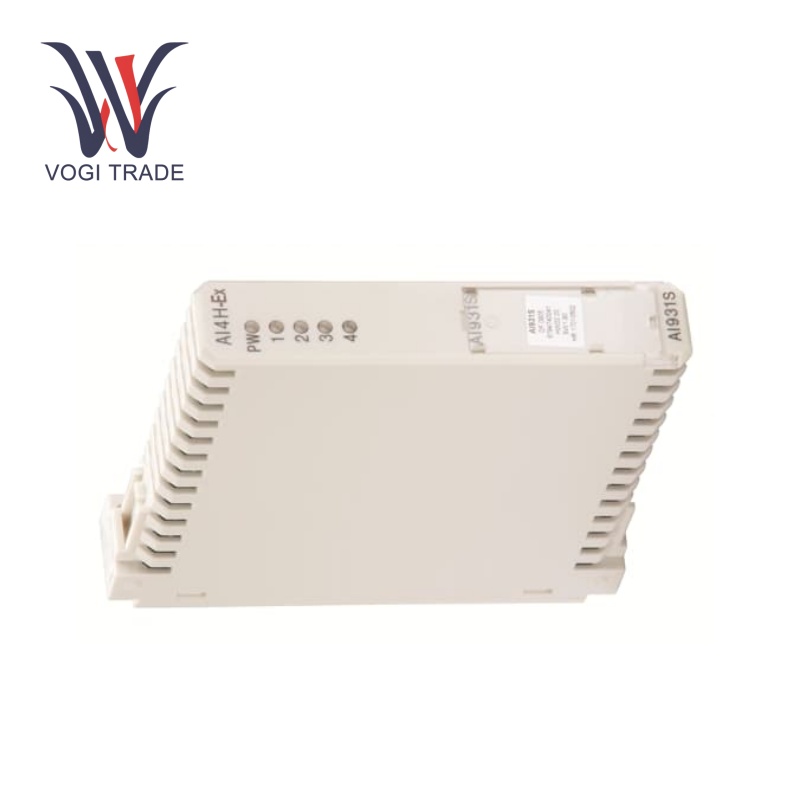

مارک: ABBتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AI931S یک ماژول ورودی آنالوگ از سری S900 I/O است که برای سیستم های اتوماسیون صنعتی طراحی شده است. این چهار کانال ورودی سیگنال 0/4-20 میلی آمپر را پشتیبانی می کند ، و آن را برای اتصال فرستنده های دو سیم با حلقه ای به خصوص در مناطق خطرناک مانند منطقه 1 ایده آل می کند.
| ساخت |
ابهام |
|
شماره مدل |
ai931s |
| شماره سفارش |
3KDE175511L9310 |
| کاتالوگ |
S900 |
|
کشور مبداء |
سوئد |
|
کد HS |
85389099 |
| بعد |
10.4cm*10.4cm*2cm |
| ابعاد بسته بندی |
13cm*13cm*4cm |
| وزن |
0.13 کیلوگرم |
پارامترهای عملیاتی
انواع سیگنال ورودی: 4-20 کارشناسی ارشد ، 0-20 کارشناسی ارشد ، 0-10 در
دمای عملیاتی:-25 درجه سانتیگراد تا +70 درجه سانتیگراد
دقت:این ماژول با دقت بالایی 0.1 ٪
کانال های ورودی: چهار کانال ورودی ، هر یک قادر به پردازش سیگنال های 0/4-20 mA.
پردازش سیگنال:هر کانال مجهز به مبدل آنالوگ به دیجیتال 16 بیتی است.
منبع تغذیه:این ماژول قدرت را به انتقال دهنده های 2 سیم با حلقه 4-20 میلی آمپر فراهم می کند.
ویژگی های محصول
دیجیتالی کردن سیگنال ورودی:ABB AI931S سیگنال های آنالوگ ورودی را در 0/4 - 20 میلی آمپر در مقادیر دیجیتالی قابل خواندن برای سیستم های کنترل از جمله کنترل کننده های منطق قابل برنامه ریزی یا سیستم های کنترل توزیع شده دیجیتالی می کند.
تشخیص کوتاه و شکستن: از توابع تشخیص کوتاه و شکست پشتیبانی می کند. بنابراین به سرعت هر بخش از خطوط سیگنال ورودی را که کوتاه و شکسته هستند ، تشخیص می دهد. این امر تشخیص زودهنگام چنین مواردی را برای جلوگیری از هرگونه خرابی در سیستم ها و نگهداری به موقع برای حداقل خرابی تضمین می کند.
ارتباطات هارت:ارتباطات هارت فریم را از طریق Fieldbus امکان پذیر می کند. ارتباطات هارت ارتباطات دو جهته بین ABB AI931S و دستگاه های میدانی را فعال می کند. این امر به ماژول اجازه می دهد تا سیگنال های آنالوگ را دریافت کند بلکه داده های دیجیتالی را از هر دو جهت از جمله وضعیت دستگاه ، داده های کالیبراسیون و پیام های تشخیصی ارتباط برقرار می کند و قابلیت های کنترل و نظارت کلی را افزایش می دهد.
کسب سیگنال آنالوگ: ماژول ABB AI931S سیگنال های آنالوگ را از دستگاه های میدانی دریافت می کند و آنها را برای پردازش در سیستم کنترل به قالب دیجیتالی تبدیل می کند.
قدرت برای فرستنده ها: این نیرو را برای فرستنده های 2 سیم 4-20 میلی آمپر با قدرت 2 سیم فراهم می کند ، بنابراین طراحی سیستم را ساده می کند و سیم کشی را کاهش می دهد.
انزوای انزوا:این ماژول می تواند ورودی ، اتوبوس و قدرت را به صورت الکتریکی جدا کند و از سیستم و همچنین سیگنال ها محافظت کند.
نصب
نصب:ماژول نیز نصب آن آسان است. می توان آن را در یک محفظه صنعتی استاندارد ، اغلب در یک راه آهن DIN نصب کرد.
سیم کشی به دستگاه های میدانی و سیستم کنترل: سیم کشی ABB AI931S به هر دو دستگاه فیلد و سیستم کنترل ساده است. ترمینال ها دارای برچسب هستند. تسهیل اتصال سیمهای سیگنال 0/4 -20 میلی آمپر از سنسورها یا فرستنده ها.
پیکربندی: AI931S پس از اتمام نصب فیزیکی باید در سیستم کنترل پیکربندی شود. به عنوان بخشی از این فرآیند ، ممکن است شما نیاز به پیکربندی پارامترهایی مانند محدوده سیگنال ورودی ، تکالیف کانال و تنظیمات ارتباطی داشته باشید.
Aدامنه
کنترل فرآیند: صنایع شیمیایی ، پتروشیمی و دارویی
مدیریت انرژی: فرایند اندازه گیری و مدیریت مصرف انرژی.
سیستم های ایمنی خودرو:کار در سیستم های ایمنی که شامل پردازش دقیق سیگنال آنالوگ در محیط های چالش برانگیز است.
تولید: برای نظارت بر متغیرهای فرآیند مانند دما ، فشار ، جریان و سطح استفاده می شود.
انرژی و آب و برق: نظارت و کنترل تجهیزات در نیروگاه ها و پستهای.
نفت و گاز: برای کنترل فرآیند در صنعت نفت و گاز ، مدیریت تولید در میدان نفت ، سیستم های ایمنی از جمله نظارت بر فشار و دما در خطوط لوله.
عیب یابی
مشکلات مربوط به سیگنال: اگر سیگنال ها نادرست یا متفاوت از آنچه باید باشند ، اتصالات سیم کشی را از دستگاه های میدانی به ABB AI931S بررسی کنید. اطمینان حاصل کنید که سیم ها به درستی وصل شده و آسیب ندیده اند و از محدوده صحیح سیگنال استفاده می شود.
مسائل ارتباطی: اگر مشکل مربوط به ارتباط است ، کابل های ارتباطی را برای آسیب یا اتصال سست بررسی کنید. بررسی کنید که میزان Baud ، برابری و تنظیمات آدرس ABB AI931S و سیستم کنترل سازگار است.
گسل های خاص ماژول: اگر به نظر می رسد بخشی از ماژول عملکردی ندارد ، منبع تغذیه را روی ماژول بررسی کنید تا مطمئن شوید که ولتاژ مناسب را تأمین می کند.
