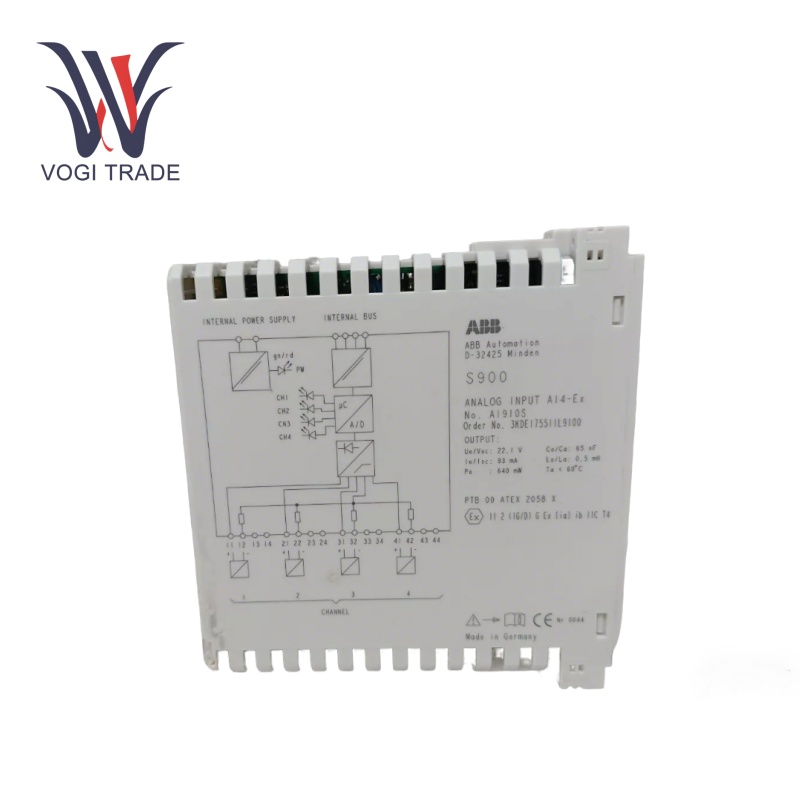

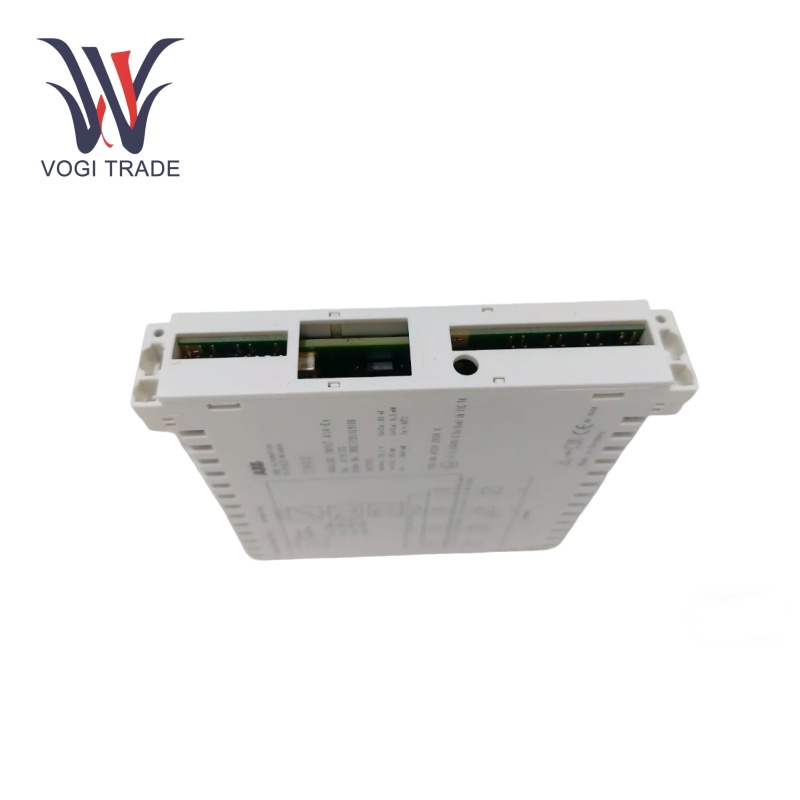

مارک: ABBتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 29اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AI910S یک ماژول ورودی آنالوگ در سری S900 I/O است که برای کاربردهای صنعتی در محیط های خطرناک طراحی شده است. این کشور دارای چهار کانال ورودی است ، از فرستنده های 2 سیم با حلقه 4-20 میلی آمپر پشتیبانی می کند و دارای عملکرد منبع تغذیه یکپارچه برای دستگاه های متصل است.
| ساخت |
ابهام |
|
شماره مدل |
AI910s |
| شماره سفارش |
3KDE175511L9100 |
| کاتالوگ |
S900 |
|
کشور مبداء |
سوئد |
|
کد HS |
85389099 |
| بعد |
10.4cm*10.4cm*2cm |
| ابعاد بسته بندی |
13cm*13cm*4cm |
| وزن |
0.14 کیلوگرم |
پارامترهای عملیاتی
کانال های ورودی: چهار کانال ورودی
پردازش سیگنال: هر کانال مجهز به مبدل آنالوگ به دیجیتال 16 بیتی است.
منبع تغذیه: این ماژول قدرت را به انتقال دهنده سیم 4-20 میلی آمپر با حلقه 2 سیم منتقل می کند و نیاز به منابع قدرت جداگانه برای دستگاه های متصل را از بین می برد.
دمای عملیاتی: -25 درجه سانتیگراد تا +70 درجه سانتیگراد
دقت: ماژول دقت بالایی را ارائه می دهد ، 1 /0 ٪.
ویژگی های محصول
کسب سیگنال ورودی: ویژگی های ماژول ورودی آنالوگ 4-20mA ، مهمترین نقش آن ، دستیابی به سیگنال های ورودی آنالوگ 4 - 20 میلی آمپر از دستگاه های میدانی مختلف است. انواع متغیرهای فیزیکی در فرآیندهای صنعتی را می توان در این سیگنال ها رمزگذاری کرد.
قابلیت های تشخیصی: ABB AI910s با ویژگی های تشخیصی AL گسترده طراحی شده است. ABB AI910S ناهنجاری هایی مانند شورت و استراحت در سیگنال های ورودی را تشخیص می دهد. این برای یکپارچگی سیستم کنترل فرآیند مهم است. در عین حال با این کار ، اگر یک مدار کوتاه در یکی از کانال ها تشخیص داده شود ، می توان از سیستم مطلع شد و برای جلوگیری از مشکلات بیشتر می توان اقدامات اصلاحی را انجام داد.
افزونگی: پشتیبانی از افزونگی در قدرت و ارتباط. افزونگی یک لایه اضافی از قابلیت اطمینان را اضافه می کند. در یک کارخانه تولید برق ، قدرت و ارتباطات اضافی در ABB AI910 می تواند عملکرد مداوم را حتی در صورت خرابی در یک منبع برق یا پیوند ارتباطی تضمین کند.
پیکربندی داغ و عملکرد مبادله داغ: ABB AI910S از پیکربندی داغ در اجرا پشتیبانی می کند ، یعنی ماژول را می توان بدون خاموش کردن کل سیستم در پرواز پیکربندی کرد. علاوه بر این ، ویژگی Hot Swap اجازه می دهد تا هنگام روشن بودن سیستم ، ماژول را جایگزین کند.
کسب سیگنال آنالوگ: ABB AI910S Module Acoustics سیگنال های آنالوگ از دستگاه های میدانی و آنها را به یک قالب دیجیتالی برای پردازش توسط سیستم کنترل تبدیل می کند.
منبع تغذیه فرستنده ها: قدرت را برای فرستنده سیم 4-20 میلی آمپر با حلقه سیم 2 فراهم می کند ، و طراحی سیستم را در سیم کشی ساده تر و کمتر دست و پا گیر می کند.
انزوای الکتریکی: برای افزایش دسترسی بین ورودی ، اتوبوس و برق ، جداسازی الکتریکی فراهم می کند.
دامنه کاربرد
کنترل فرآیند: کنترل فرآیند در صنایع شیمیایی ، پتروشیمی و دارویی.
مدیریت انرژی: ارزیابی و مدیریت مصرف انرژی در سیستم های تولید و توزیع برق
سیستم های ایمنی:مانند موارد مبتنی بر نیاز به پردازش دقیق سیگنال آنالوگ در محیط های خطرناک
عیب یابی
ابزارهای تشخیصی: پیکربندی و ابزارهای تشخیصی مبتنی بر FDT/DTM.

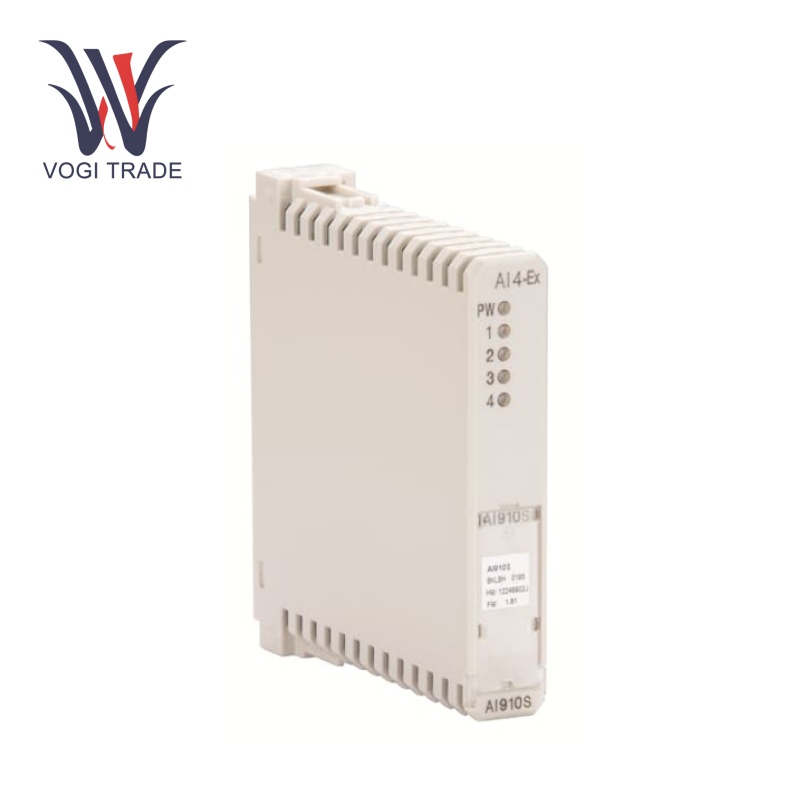

وضعیت LED:بررسی وضعیت ماژول ، همانطور که توسط چراغ های LED نشان داده شده است.
پرونده ورود به سیستمS:گزارش و بررسی گزارش خطای سیستم و پیام های تشخیصی برای ردیابی و تجزیه و تحلیل گسل ها.
تشخیص گسل: قابلیت های تشخیصی پیشرفته ماژول باعث می شود که گسلهای مشترک به راحتی تشخیص داده شوند. اگر یک مانیتور کوتاه یا استراحت در یک سیگنال ورودی تشخیص داده شود ، یک گسل پرچم گذاری می شود.
مراحل عیب یابی: هنگامی که یک خطا تشخیص داده شد ، اولین قدم بررسی اتصالات فیزیکی سیگنال های ورودی است. اتصالات سست اغلب می تواند باعث مشکلات سیگنال شود. اگر اتصالات خوب نیست ، باید سنسورها یا فرستنده های متصل به ABB AI910S بررسی شوند. آنها ممکن است نقص داشته باشند و نیاز به تعمیر یا تعویض دارند. در صورت وجود مسائل مربوط به برق ، واحد منبع تغذیه باید مورد بازرسی قرار گیرد تا اطمینان حاصل شود که ولتاژ صحیح را تأمین می کند.
