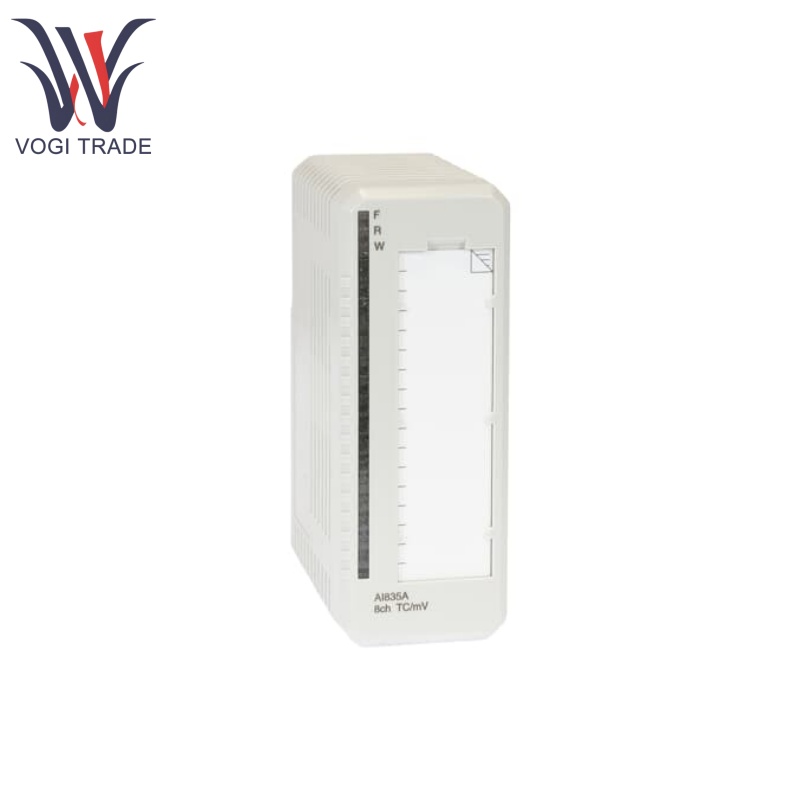

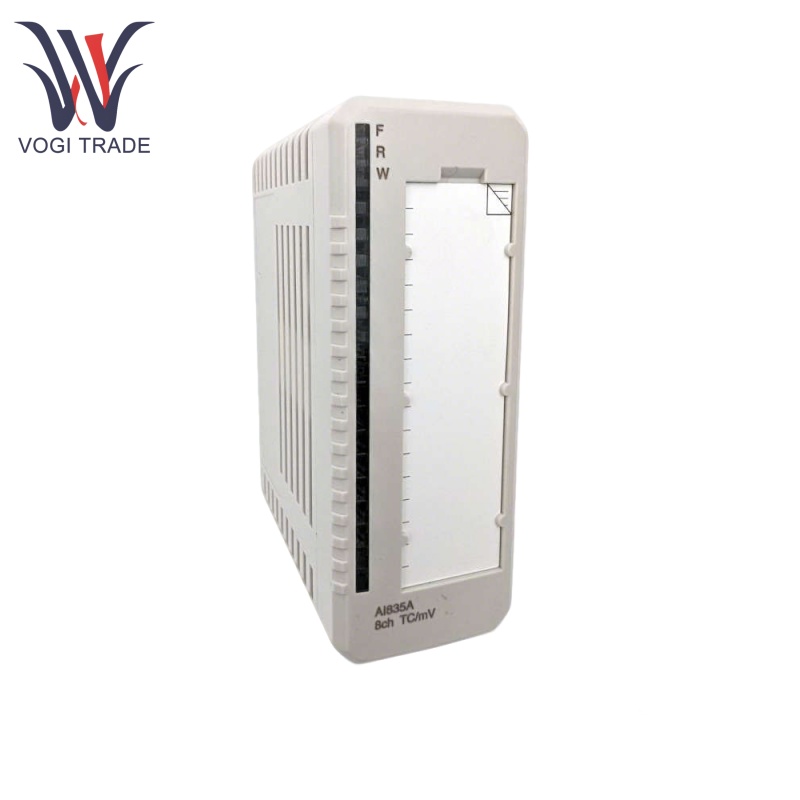

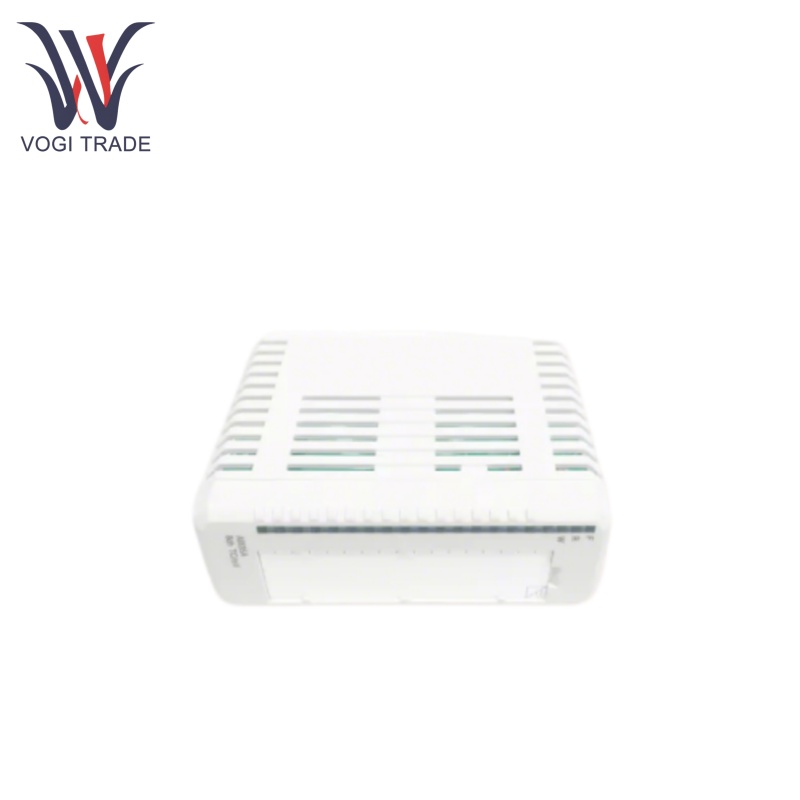

ABB AI835A

پارامترهای فنی

وضوح:15 بیت

امپدانس ورودی:> 1 MΩ

CMRR (50 هرتز ، 60 هرتز):120 دسی بل

NMRR (50 هرتز ، 60 هرتز):> 60 دسی بل

ولتاژ عایق بندی شده:50 ولت

ولتاژ تست دی الکتریک:500 V A.C.

اتلاف قدرت:1.6 وات

مصرف فعلی +اتوبوس ماژول 5 ولت:75 کارشناسی ارشد

مصرف فعلی +اتوبوس ماژول 24 ولت:50 کارشناسی ارشد

کانال CJ (Ch 8):<-40 درجه سانتیگراد و> 100 درجه سانتیگراد

دمای عملیاتی:0 تا +55 درجه سانتیگراد ، مصوبات برای +5 تا +55 درجه سانتیگراد صادر می شود

دمای ذخیره سازی:-40 تا +70 درجه سانتیگراد

رطوبت نسبی:5 تا 95 ٪ ، غیرقانونی

حداکثر دمای محیط:55 درجه سانتیگراد ، برای نصب عمودی در MTU جمع و جور 40 درجه سانتیگراد

کلاس محافظت:IP20

ویژگی های عملکردی

پیکربندی کانال ورودی مستقل:ABB AI835A is equipped with 8 differential input channels, and the measurement range of each channel can be adapted to different levels.In the linear range from -30mV to +75mV, it is selectable, and can also be adapted to different types of thermocouples: B, C, E, J, K, N, R, S, T, D, L, U, etc.

عملکرد جبران اتصال سرد:کانال هشتم ABB AI835A را می توان به عنوان اندازه گیری دما "پایان سرد" پیکربندی کرد ، که در واقع جبران خسارت سرد برای کانال 1 است. دمای انتهای سرد را می توان به طور دقیق در ترمینال پیچ MTU ماژول یا در واحد اتصال دور از دستگاه اندازه گیری کرد و مقدار دمای انتهای ثابت را می توان تعریف کرد.

وضوح تبدیل A/D بالا:ABB AI835A دارای تبدیل 15 بیتی A/D برای اطمینان از اندازه گیری با دقت بالا و دستیابی دقیق سیگنال های ترموکوپل و میلی ولت است.

نظارت بر خطای:کانال های ورودی ABB AI835A دارای توابع نظارت بر مدار و قطع اتصال هستند که می توانند گسل های خط را به موقع تشخیص دهند ، قابلیت اطمینان عملکرد سیستم را افزایش داده و از ثبات و ایمنی فرآیند اندازه گیری اطمینان حاصل کنند.

قسمتهای کاربردی

اتوماسیون صنعتی:ABB AI835A در بین تولید صنعتی مورد استفاده قرار می گیرد. در کارخانه های خودرو ، برای آزمایش گشتاور بازوی ربات برای مونتاژ مناسب ، با سنسورها ارتباط برقرار کرده است ، دمای جوش اسلحه را برای جوش های با کیفیت تماشا می کند و فشار سیستم هیدرولیک را بررسی می کند. در صنعت الکترونیک ، ولتاژ و جریان را در فرآیند تولید برد مدار چاپی اندازه گیری می کند. در ساخت پلاستیک ، دما و فشار را در حین قالب تزریق اندازه گیری می کند.

تأمین انرژی و تخصیص:عملکرد دقیق دما از ABB AI835A می تواند توسط سیستم کنترل برای حفظ سوخت مناسب و سایر پارامترها استفاده شود ، ضمن نظارت بر فشار توربین بخار ، و می تواند به سنسوری که سرعت باد را اندازه گیری می کند ، وصل شود. با توجه به وضعیت جریان باد برای کنترل سیستم کنترل ، زاویه زمین تیغه توربین را تنظیم می کند. تولید برق بهینه سازی کنید. می توان از آن برای تأمین نظارت در زمان واقعی وضعیت انرژی مرکب در شبکه توزیع استفاده کرد. حفظ ولتاژ و سطح فعلی پایدار برای پایداری شبکه و کیفیت منبع تغذیه بسیار مهم است.

نظارت بر محیط زیست:ABB AI835A یک انتخاب محبوب برای استفاده در کارخانه های تصفیه آب ، ایستگاه های نظارت بر کیفیت هوا و امکانات مدیریت پسماند است. این می تواند میزان اکسیژن محلول و کدورت را در آب اندازه گیری کند. آلاینده هایی مانند ذرات ، دی اکسید گوگرد و اکسیدهای نیتروژن در هوا. و می تواند دما و ترکیب گاز دفن زباله ها را کنترل کند. عملکرد اصلی آن تبدیل کردن سیگنال های آنالوگ این سنسورها به طور دقیق است تا بتواند ارزیابی محیطی و انطباق نظارتی را در زمان واقعی فراهم کند.

سیستم های ساختمانی هوشمند و کنترل محیط زیست:ABB AI835A به سنسورهایی متصل است که دمای قسمت های مختلف یک ساختمان را تعیین می کند. سیستم مدیریت ساختمان می تواند گرمایش ، تهویه و تهویه مطبوع ساختمان (HVAC) را برای حفظ خوانش دما کنترل کند تا افراد بتوانند راحت زندگی کنند. همچنین می تواند سطح رطوبت را با استفاده از ماژول بررسی کند. این سیستم از طریق اندازه گیری دقیق رطوبت قادر به کنترل یک مرطوب کننده است.
