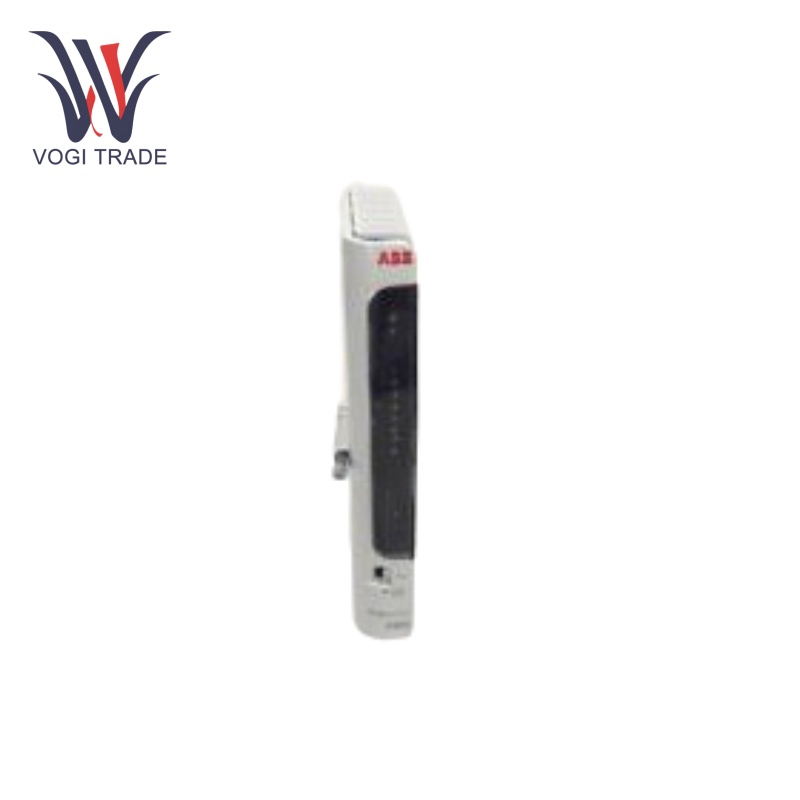

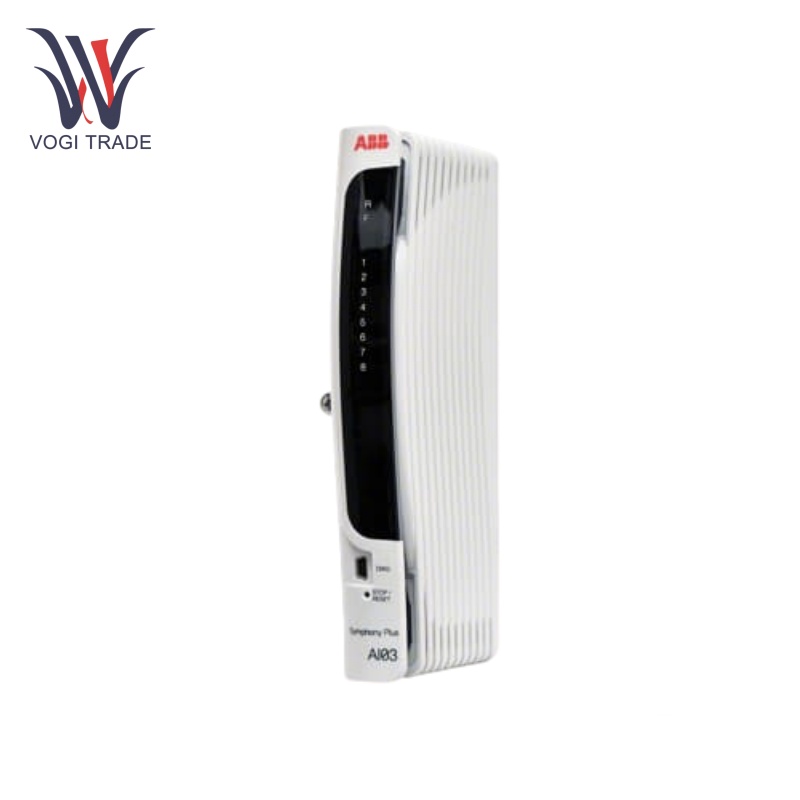

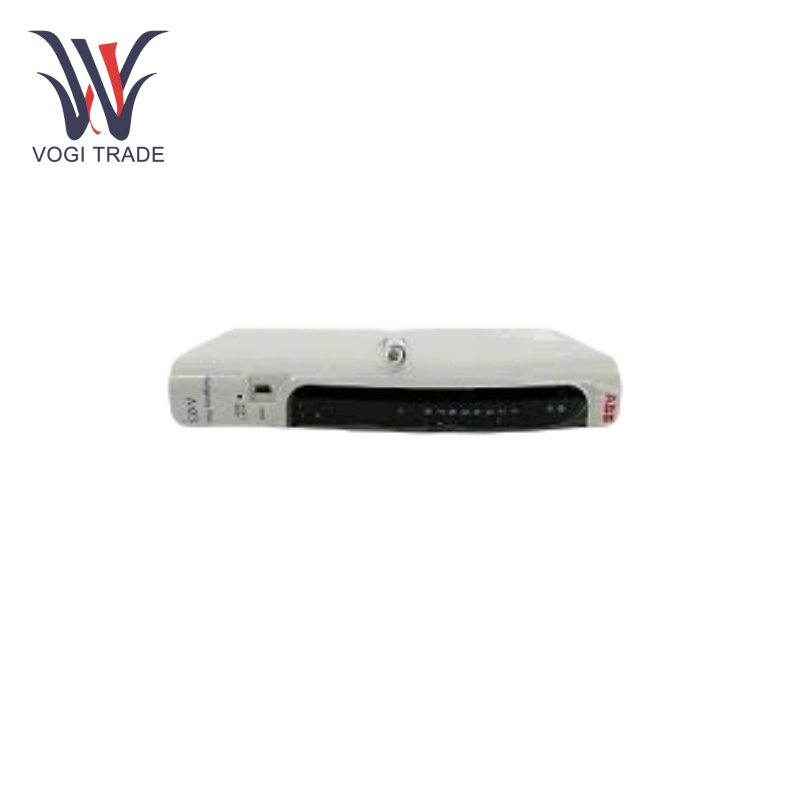

مارک: ABBتوضیحات: ماژول AI ، 8-Ch ، 2-3-4 سیم RTDSشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB AI03 یک ماژول ورودی آنالوگ برای اندازه گیری دقیق دما است. این پشتیبانی از هشت کانال ورودی RTD جدا شده بانکی ، با تنظیمات 2 ، 3 یا 4 سیم RTD سازگار است و پردازش سیگنال با وضوح بالا را با تبدیل 16 بیتی آنالوگ به دیجیتال فراهم می کند.
| ساخت |
ابهام |
| شماره مدل |
AI03 |
| شماره سفارش |
AI03 |
| کاتالوگ |
- |
| کشور مبداء |
سوئد |
| کد HS |
8471800000 |
| بعد |
60cm*20cm*12cm |
| ابعاد بسته بندی |
62cm*22cm*14m |
| وزن |
2 کیلوگرم |
پارامترهای عملیاتی
نیاز قدرتS:24 VDC ± 10 ٪.
تبدیل و وضوح A/D: هر کانال دارای وضوح 16 - بیتی با قطبیت است.
دقت: صحت ماژول 0.1 ٪ پوند است.
دامنه ها و انواع سیگنال: هر کانال از سیم کشی RTD 2/3/4 پشتیبانی می کند و به طور مستقل برای هر یک از انواع RTD پشتیبانی شده قابل تنظیم است.
کانال های ورودی: هشت کانال ورودی
پردازش سیگنال: هر کانال مجهز به مبدل آنالوگ به دیجیتال 16 بیتی است.
انواع سیگنال ورودی: 4-20 کارشناسی ارشد ، 0-20 کارشناسی ارشد ، 0-10 ولت و سیگنال های ترموکوپل.
وضوح: AI03 با وضوح بالا ، به طور معمول 12 یا 16 بیت ارائه می دهد.
دمای عملیاتی: -25 درجه سانتیگراد تا +60 درجه سانتیگراد
ویژگی های محصول
پردازش سیگنال ورودی: ماژول ورودی آنالوگ ABB AI03 برای پردازش حداکثر 8 گروه سیگنال های ورودی دما RTD جدا شده ، طراحی شده است. ABB AI03 می تواند انواع مختلفی از سنسورهای RTD را اداره کند و انعطاف پذیری در برنامه های اندازه گیری دما را فراهم می کند.
کالیبراسیون خودکار:آنها به جای کالیبراسیون دستی ، ماژول به طور خودکار کالیبره می شوند. این باعث می شود اندازه گیری های صرفه جویی در وقت و سازگار و دقیق با گذشت زمان انجام شود.
اندازه گیری دما: هدف اصلی ماژول ABB AI03 بدست آوردن اندازه گیری دما از سنسورهای RTD است ، به این معنی که این سیگنال های آنالوگ را به شکل دیجیتال تبدیل می کند تا توسط سیستم کنترل پردازش شود.
انزوا سیگنالn: جداسازی کانال سیگنال مانیتورینگ ، انزوای گروهی است و مانع از تأثیر سیستم کنترل در اثر تداخل الکتریکی می شود ، اما همچنین از انتقال دقیق سیگنال اطمینان می دهد.
پیکربندی انعطاف پذیر: ABB AI03 را می توان برای پشتیبانی از انتخاب انواع RTD و تنظیمات سیم کشی پیکربندی کرد و امکان سازگاری با طیف گسترده ای از برنامه ها و انواع سنسور را فراهم می آورد.
نصب
گزینه های نصب: ماژول ABB AI03 را می توان در یک ردیف افقی یا یک ستون عمودی نصب کرد. فاکتور فرم آن استاندارد است ، که امکان ادغام آسان در تنظیمات سیستم کنترل موجود را فراهم می کند.
اتصال کابل: حداکثر طول کابل میدان 600 متر. اگر سنسورهای 2/3/4 - سیم RTD را برای اتصال انتخاب می کنید ، لطفاً برای هر سیم کشی کانال برای یک ماژول کانال مناسب باشد. منبع تغذیه نیز باید به درستی با توجه به ولتاژ مشخص شده متصل شود.
دامنه کاربرد
کنترل فرآیند: فرآوری شیمیایی ، تولید مواد غذایی و آشامیدنی و تولید دارویی همه نیاز به حفظ درجه حرارت در سطح بهینه دارند.
مدیریت انرژی: تضمین عملکرد کارآمد سیستم های تولید و توزیع برق با نظارت بر دما.
سیستم های HVAC: کنترل درجه حرارت در سیستم های گرمایش ، تهویه و تهویه مطبوع برای مدیریت ساختمانها.
بخش مواد غذایی و نوشیدنی: اندازه گیری دقیق دما برای کیفیت محصول و ایمنی در فرآوری مواد غذایی و تولید نوشیدنی بسیار مهم است.
عیب یابی
پیام های تشخیصی: نظارت بر پیام های تشخیص ، که شامل شدت خطاها است ، برای تعریف رفتار سیستم ، مانند فعال کردن LED های خطای یا متوقف کردن PLC.
شاخص های LED: با استفاده از LED های وضعیت ورودی در هر کانال برای شناسایی سریع و بومی سازی مشکلات.
گزارش های خطا:برای یافتن و تجزیه و تحلیل گسلها ، سیاهههای مربوط به خطای سیستم و تاریخچه تشخیص را بررسی کنید.
تعویض ماژول: اگر یک ماژول مشکوک به معیوب است ، با استفاده از قابلیت مبادله داغ برای جایگزینی آن بدون مختل کردن عملکرد سیستم.
