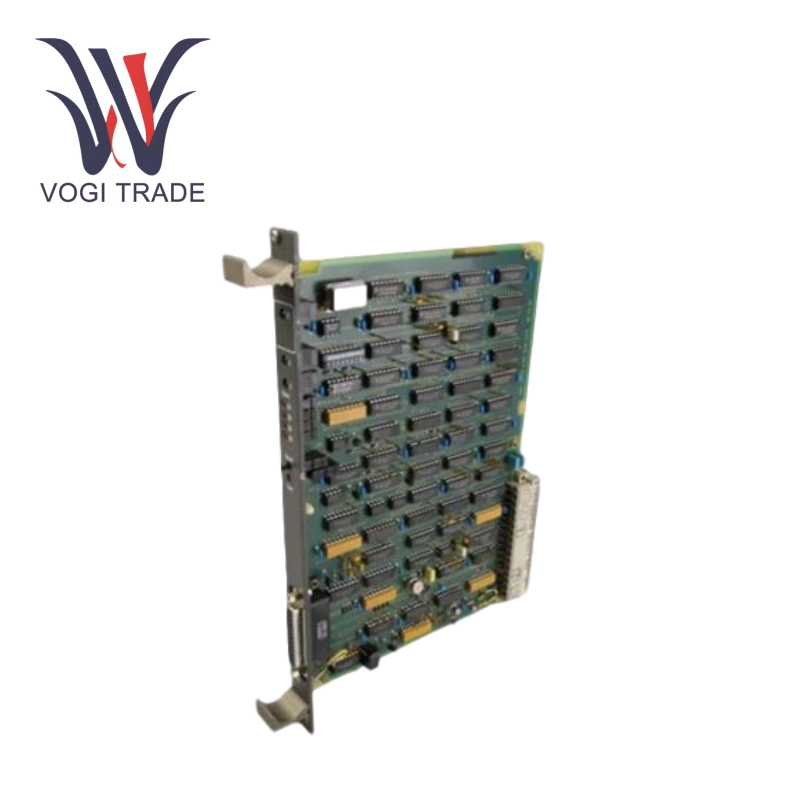

مارک: ABBتوضیحات: ماژول برقشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB 88QB03B-E GJR2393800R0100 یک ماژول اتصال اتوبوس است که از طریق یک رابط استاندارد ، تبادل داده با سرعت بالا را تحقق می بخشد و می تواند کارهای کنترل زمان واقعی را به طور پایدار انجام دهد.
| ساخت |
ابهام |
| شماره مدل |
88QB03B-E |
| شماره سفارش |
GJR2393800R0100 |
| کشور مبداء |
سوئیس |
| کد HS |
8504902000 |
| بعد |
25*15*3cm |
| ابعاد بسته بندی |
27*17*5cm |
| وزن |
1 کیلوگرم |
پارامترهای فنی دقیق
رابط الکتریکی: پورت ارتباطات سریال RS485 دو کانال ، پشتیبانی از پروتکل RTU MODBUS
نرخ انتقال داده ها: 9.6 Kbps تا 12 Mbps سازگار است
الزامات منبع تغذیه: 24 ولت DC ± 10 ٪
مصرف برق: مقدار معمولی 2.8W ، مقدار اوج ≤5w
سطح حفاظت: IP20
دمای کار: -25 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
روش نصب: تثبیت کلیپ راه آهن DIN
جداسازی سیگنال: جداسازی الکتریکی 1500 ولت AC (بین کانال ها)
ویژگی های عملکردی
قابلیت رله داده با سرعت بالا
ABB 88QB03B-E GJR2393800R0100 یک معماری انتقال داده دو بافر را برای دستیابی به انتقال سیگنال I/O در سطح میلی ثانیه اتخاذ می کند ، و هماهنگ سازی در زمان واقعی بین سری AC 800M PLC و S800 توزیع I/O را تضمین می کند.
طراحی لینک ارتباطی اضافی
این ماژول دارای کانال های ارتباطی دوگانه است که از یکدیگر دور می شوند. هنگامی که پیوند اصلی از بین رفت ، به طور خودکار به کانال پشتیبان تغییر می کند. این ویژگی باعث می شود ABB 88QB03B-E GJR2393800R0100 یک مؤلفه اصلی سیستم های کنترل در دسترس بالا باشد
مقیاس پذیری افزونه و بازی
پشتیبانی از عملیات جابجایی داغ از ماژول های سری I/O S800 (مانند DI810 Digital Input/DO810 ماژول های خروجی دیجیتال) ، ABB 88QB03B-E GJR2393800R0100 به طور قابل توجهی کاهش زمان تعمیر و نگهداری سیستم را کاهش می دهد
تجزیه و تحلیل پروتکل تطبیقی
به طور خودکار پروتکل های صنعتی مانند Profibus DP/V1 و Advant FieldBus 100 را از طریق سیستم عامل تعبیه شده شناسایی کنید و بدون پیکربندی اضافی می توانید به سیستم های DCS و شخص ثالث متصل شوید
سناریوهای کاربردی
کنترل آسیاب فلزی: ماژول S800 I/O را برای جمع آوری داده های دمای/لرزش موتور غلتکی وصل کنید و در زمان واقعی از طریق 88QB03B-E به AC 800M PLC انتقال دهید تا کنترل حلقه بسته نیروی نورد را تحقق بخشید
سیستم DC شیمیایی گیاه شیمیایی: مستقر در کابینت کنترل ضد انفجار ، سیگنال سنسور فشار راکتور انتقال به ایستگاه کنترل OCS سودمند برای ایجاد اتصال ایمنی
خط تولید خرد کردن معدن: Link DI820 ماژول ورودی ولتاژ بالا برای نظارت
سیستم دفع سولفوریزاسیون نیروگاه حرارتی: یکپارچه سازی در پلت فرم ABB توانایی ، داده های نظارت بر pH را به مرکز نظارت از راه دور برای بهینه سازی انتشار منتقل کنید
