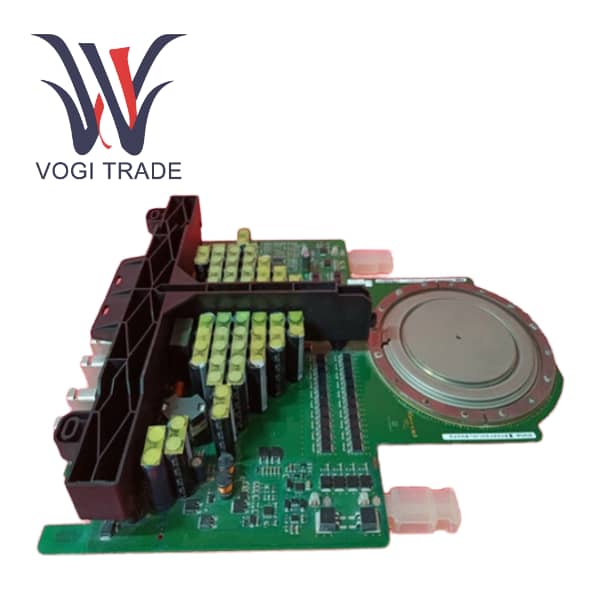

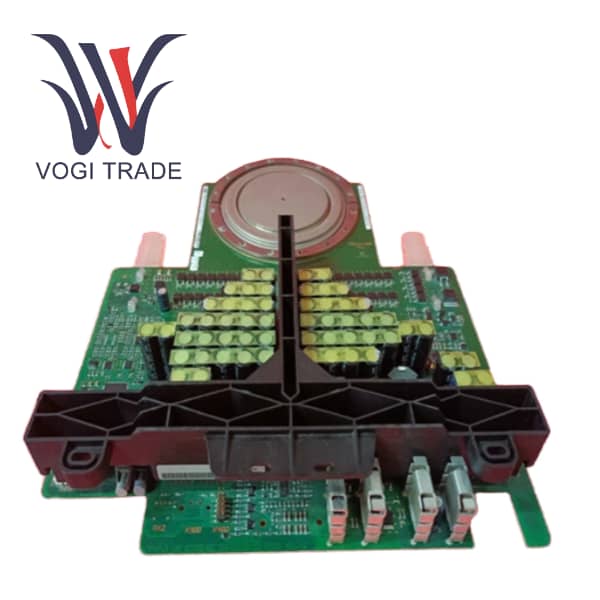

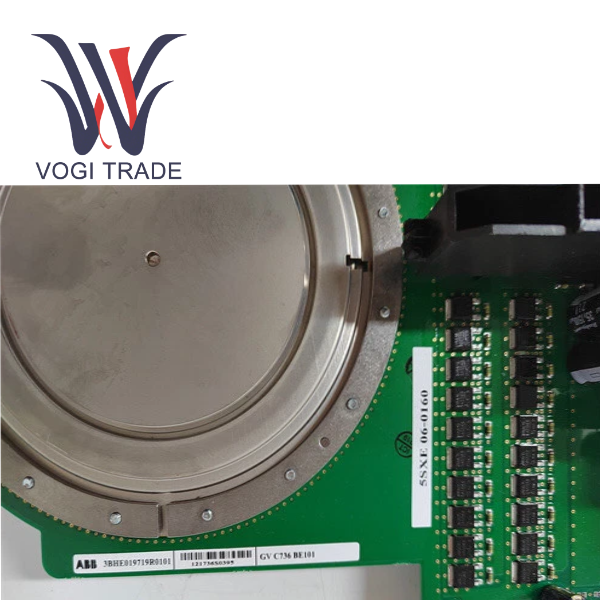

برند: ABBتوضیحات: ماژول IGCTوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: XiamenABB 5SHY5055L0002 یک تریستور یکپارچه کموتاسیون گیت است که برای کاربردهای کنترل توان با کارایی بالا طراحی شده است. این ویژگی های هدایت تریستور را با عملکرد سوئیچینگ ترانزیستور ترکیب می کند و تبدیل توان کارآمد و سوئیچینگ سریع را فراهم می کند.
| ساخت |
ABB |
| شماره مدل |
5SHY5055L0002 |
| شماره سفارش |
3BHE019719R0101 |
| کاتالوگ |
لوازم یدکی VFD |
| کشور مبدا |
سوئد |
| کد HS |
9032899099 |
| بعد |
20*25*8 سانتی متر |
| ابعاد بسته بندی |
27*30*12 سانتی متر |
| وزن |
2 کیلوگرم |
توضیحات محصول
این ماژول قدرت هسته ای است که توسط اینورترهای ولتاژ متوسط ABB ACS 6000 استفاده شده است. این ماژول از یک طراحی قابل اتصال بسیار یکپارچه استفاده می کند، نیمه هادی های قدرت IGCT با کارایی بالا، مدارهای درایور دروازه اختصاصی، پردازنده های کنترل محلی (GVC)، و همچنین رابط های برق و ارتباط لازم را در یک بسته فشرده ادغام می کند. هر اینورتر ACS 6000 از چندین ماژول تشکیل شده است که در یک ساختار توپولوژیکی خاص (مانند NPC) برای دستیابی به خروجی با ولتاژ متوسط با توان بالا قرار گرفته اند.
توابع و ویژگی های محصول
5SHY5055L0002 به عنوان یکی از شاخه های برق اینورتر، تبدیل برق با ولتاژ بالا و جریان بالا را انجام می دهد. ماژول IGCT مجهز به یک پردازنده داخلی GVC برای دستیابی به راه اندازی دقیق محلی، متعادل کردن ولتاژ و حفاظت در زمان واقعی است و از حالت عملکرد "بدون بافر" پشتیبانی می کند. 3BHE019719R0101 به عنوان یک واحد آزمایشی از پیش مونتاژ شده، فرآیند نصب و نگهداری در محل را به طور قابل توجهی ساده می کند. ماژول مانیتورینگ بلادرنگ نظارت بر وضعیت را بر اساس پارامترهای کلیدی مانند دما، ولتاژ و جریان داخل انجام می دهد و از طریق فیبر نوری با سیستم کنترل اصلی ارتباط برقرار می کند.
|
مشخصه |
ABB (5SHY5055L0002) |
طراحی گسسته سنتی (ماژول IGBT + درایور گسسته + کنترلر) |
|
یکپارچه سازی |
بسیار بالا، قدرت، درایو، و کنترل در یک |
کم، نیاز به انتخاب، طراحی و مونتاژ جداگانه |
|
قابلیت اطمینان |
بسیار بالا، از پیش تست شده در کارخانه، نقاط اتصال کم، میزان خرابی پایین |
متوسط، به کیفیت نصب و سیم کشی در محل بستگی دارد |
|
قابل نگهداریity |
جایگزینی عالی و مدولار با حداقل زمان خرابی |
مکان یابی و جایگزینی اشتباه، پیچیده و زمان بر است |
|
عملکرد |
طرح داخلی بهینه شده، ویژه طراحی شده، اندوکتانس انگلی کوچک، عملکرد سوئیچینگ خوب |
بسته به سطح طراحی، ممکن است مسائل مربوط به پارامترهای انگلی وجود داشته باشد |
|
هزینه |
هزینه های ماژول اولیه بالا، اما به طور بالقوه کمتر هزینه کل سیستم و چرخه عمر |
هزینه های اولیه قطعات ممکن است کم به نظر برسد، اما هزینه های طراحی، مونتاژ و تعمیر و نگهداری زیاد است |
