ABB 3BHE024855R0101

بررسی اجمالی محصول

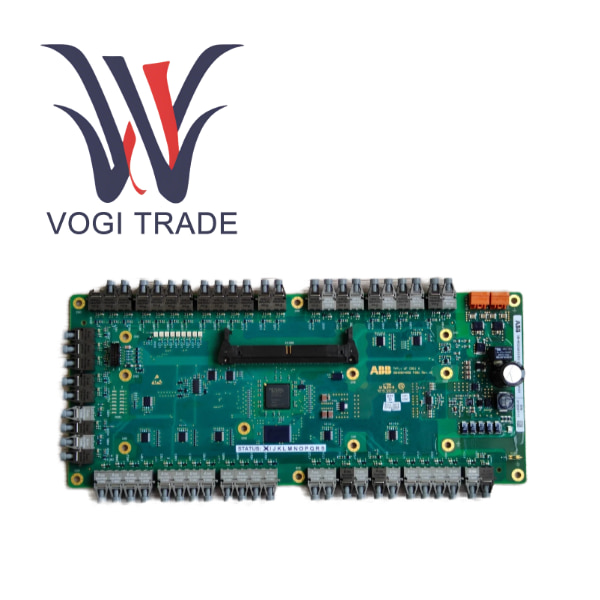

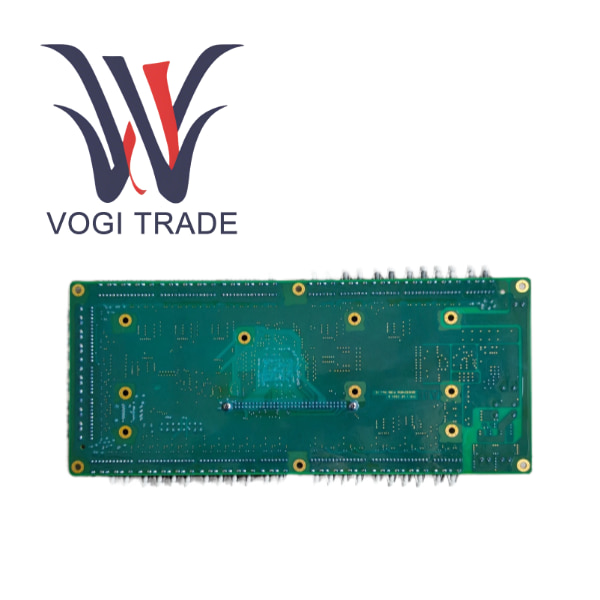

ABB UFC921A101 یک قطعه اختصاصی، بسیار یکپارچه و یکپارچه از نوع برد مدار رابط نوع MC است که توسط ABB برای خط تولید درایو صنعتی و اتوماسیون طراحی و تولید شده است. 3BHE024855R0101 یک ماژول مستقل نیست که بتواند مستقیماً به سیم‌کشی میدانی متصل شود، بلکه به عنوان یک زیرسیستم عملکردی اصلی عمل می‌کند که عمیقاً در درایوهای پیچیده‌تر یا دستگاه‌های کنترلی ABB یکپارچه شده است. ماموریت اصلی این است که به عنوان کنترل کننده اصلی عمل کند و تبادل داده با سرعت بالا و قابل اعتماد، ارسال فرمان و هماهنگ سازی وضعیت را فراهم کند. سفت‌افزار داخلی جایی است که هوش نهفته است و ارتباط یکپارچه با سیستم میزبان و عملیات مشترک کارآمد را تضمین می‌کند.

سناریوهای قابل اجرا

ارتقای سیستم محرک اصلی برای خط تولید نورد گرم کارخانه های فولاد در مقیاس بزرگ

خط تولید نورد گرم یک کارخانه بزرگ فولاد از مبدل فرکانس AC-DC-AC ولتاژ متوسط ​​ABB برای به حرکت درآوردن موتور اصلی کارخانه نورد استفاده می کند. این خط تولید دارای الزامات بسیار بالایی برای دقت کنترل سرعت و پاسخ دینامیکی است. هر گونه تأخیر یا لرزش جزئی ارتباط می تواند منجر به ضخامت ناهموار محصولات نورد شده و خسارات اقتصادی زیادی را به همراه داشته باشد.

در طول یک ارتقاء سیستم، مهندسان نیاز داشتند که واحد کنترل اصلی را با یک مدل جدید جایگزین کنند. اگرچه واحدهای کنترل قدیمی و جدید ظاهری مشابه دارند، پروتکل ارتباطی بین کنترل کننده اصلی و واحد قدرت در واحدهای جدید به روز شده است. در این مرحله، یک برد رابط 3BHE024855R0101 MC برای واحد برق جدید باید تجهیز شود و برد باید با نسخه صحیح سیستم عامل ACS سفارش داده شود.

پس از نصب، برد رابط UFC921A101 کاملاً مسئولیت ارتباط پرسرعت و قطعی بین کنترل کننده اصلی جدید و دستگاه های الکترونیکی قدرت زیرین را بر عهده می گیرد. خط تولید با موفقیت به بهره برداری رسید و دقت نورد به سطح بی سابقه ای رسید. برد رابط اختصاصی نقش قهرمانانه پشت صحنه را در تضمین عملکرد اصلی تجهیزات صنعتی پیشرفته ایفا می کند.

مقایسه مزایا و معایب

ویژگی های عملکرد محصول

به عنوان یک جزء برد رابط MC با سیستم عامل، عملکردها و ویژگی های اصلی از نقش آن به عنوان یک پل در معماری سیستم نشات می گیرد.

مرکز ارتباطی تخصصی

وظیفه اصلی این برد پیاده سازی کنترل کننده اصلی است. 3BHE024855R0101 از یک گذرگاه سریال پرسرعت یا گذرگاه موازی برای برقراری ارتباط استفاده می‌کند که از تأخیر کم و انتقال داده با توان بالا اطمینان می‌دهد، که برای کنترل رانندگی در زمان واقعی بسیار مهم است.

سیستم عامل هوشمند داخلی

W/FIRMWARE (ACS) شناسه کلید است. سفت‌افزار تخصصی آنبورد مسئول رسیدگی به پروتکل‌های ارتباطی، بسته‌بندی/بازگشایی داده‌ها، بررسی خطا و منطق دست دادن با کنترل‌کننده اصلی است. این امر کنترل کننده اصلی را قادر می سازد تا بر روی الگوریتم های کنترل پیشرفته تمرکز کند بدون اینکه نیازی به توجه به جزئیات ارتباطی اساسی داشته باشد.

قابلیت اطمینان و پایداری بالا

UFC921A101 به عنوان یک محصول صنعتی ABB، لزوماً برای عملکرد مداوم 7x24 ساعته، با قابلیت تداخل ضد الکترومغناطیسی عالی و محدوده عملیاتی دمایی گسترده برای اطمینان از برقراری ارتباط پایدار در نزدیکی تجهیزات الکترونیکی قدرت طراحی شده است.

معماری ساده و نگهداری سیستم

ادغام منطق رابط پیچیده بر روی کارت برد اختصاصی، طراحی کلی دستگاه میزبان را ساده می کند. در صورت خرابی ارتباط، کل واحد رابط را می توان به سرعت و با دقت و بدون نیاز به عیب یابی اجزای مجزای پیچیده تعویض کرد و زمان خرابی و تعمیر و نگهداری را به میزان قابل توجهی کاهش داد.

مدیریت نسخه

از طریق نسخه‌های سفت‌افزار مختلف، پلتفرم سخت‌افزاری مشابهی را می‌توان با مدل‌های مختلف یا نسل‌های مختلف دستگاه‌های میزبان تطبیق داد، که تطبیق‌پذیری و انعطاف‌پذیری سخت‌افزار را در مدیریت چرخه عمر بهبود می‌بخشد.
