ABB 3BHB005243R0106

بررسی اجمالی محصول

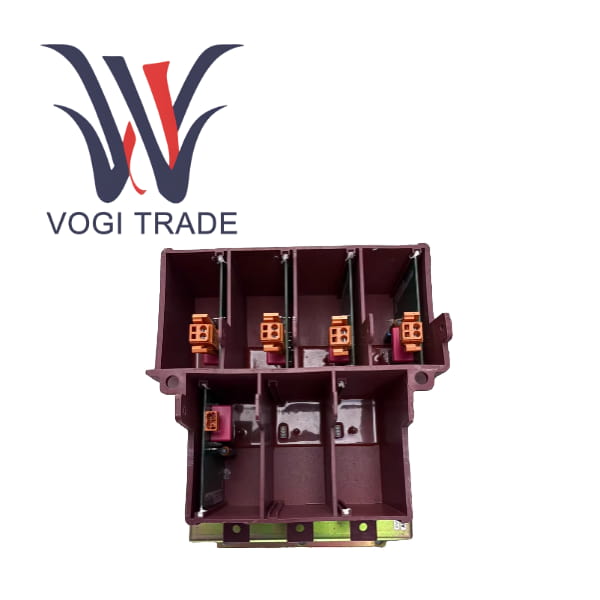

ABB KUC755AE106 یک واحد کنترل مرکزی و رابط اختصاصی با کارایی بالا است که توسط ABB برای کنترلر تعبیه شده قابل برنامه ریزی AC 800PEC یا پلت فرم اینورتر ولتاژ متوسط ​​طراحی شده است. 3BHB005243R0106 مغز اصلی کل درایو یا سیستم کنترل است که مسئول اجرای الگوریتم‌های کنترل بلادرنگ، پردازش سیگنال‌های ورودی/خروجی با سرعت بالا، مدیریت اتوبوس‌های ارتباطی داخلی و تعامل با سیستم بالایی است. این برد معمولاً در داخل کابین کنترل اصلی یا واحد قدرت تجهیزات درایو نصب می‌شود و از طریق گذرگاه backplane یا کابل‌های اختصاصی با سایر ماژول‌های عملکردی ارتباط نزدیک دارد و یک سیستم کنترل بسیار یکپارچه و پاسخگو را تشکیل می‌دهد. پایداری و قابلیت اطمینان مستقیماً کارایی عملیاتی و ایمنی کل تجهیزات درایو و حتی خط تولید را تعیین می کند.

مشخصات محصولandپارامترها

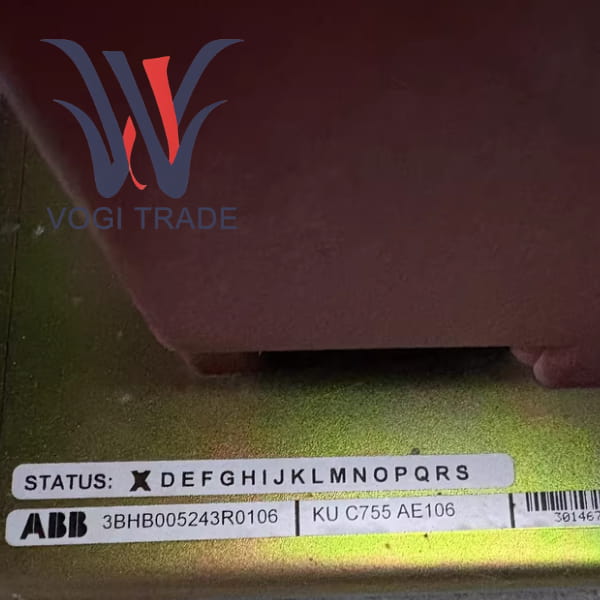

شماره سفارش            3BHB005243R0106

شماره مدل                KUC755AE106

نام محصول                 واحد کنترل / واحد پردازش مرکزی

شماره تعرفه گمرکی     85371090

مشخصات فیزیکی

وزن خالص                     تقریباً 2.5 کیلوگرم

ابعاد محصول         اندازه یوروکارت استاندارد، مناسب برای قفسه‌های اختصاصی ABB

روش نصب          نصب ریل یا نصب در شیار قفسه پشتی

عملکرد اصلی

پردازنده                        ریزپردازنده تعبیه شده با معماری ARM یا PowerPC با کارایی بالا، ویژه برای کارهای سخت و بلادرنگ طراحی شده است

حافظه                         SDRAM و فلش یکپارچه

سیستم عامل           سیستم عامل بیدرنگ اختصاصی ABB را اجرا می کند تا از قطعیت حلقه های کنترل اطمینان حاصل کند. رابط ارتباطی

داخلی                         پشتیبانی از گذرگاه پشتی سریال پرسرعت برای ارتباط با ماژول‌های ورودی/خروجی و ماژول‌های برق

خارجی                         معمولاً مجهز به رابط‌های RJ45، RS-485/422، پشتیبانی از پروتکل‌های صنعتی اصلی مانند Modbus TCP/RTU، PROFIBUS DP، PROFINET، Ethernet/IP

محیط زیست و انطباق

دمای کارکرد    0°C تا +55°C

سطح حفاظت                IP20

گواهینامه ها                   مطابق با استانداردهای بین المللی ایمنی و سازگاری الکترومغناطیسی مانند CE، UL، cUL

مقایسه محصولات مشابه

مشکلات پیش آمدهدیرینg استفاده کنید

بر اساس بازخورد کاربر و تمرین مهندسی، مشکلات زیر ممکن است هنگام استفاده از KUC755AE106 رخ دهد

نسخه سیستم عامل ناسازگار

پس از تعویض برد جدید، اگر نسخه فریمور سازگار با سایر ماژول های سیستم به درستی بارگذاری نشود، سیستم راه اندازی نمی شود و یا خطاهای ارتباطی عجیبی به وجود می آید.

پارامتر از دست رفت

اگر یک نسخه پشتیبان کامل از پارامترها قبل از تعویض انجام نشود، تمام منطق کنترل سفارشی، پارامترهای PID، محدودیت های دامنه و غیره از بین می روند و زمان زیادی برای اشکال زدایی مجدد صرف می شود.

آسیب الکترواستاتیک

هنگام وصل یا جدا کردن بردها در فصل خشک یا بدون اقدامات ضد الکتریسیته ساکن، آسیب رساندن به آی سی های دقیق روی برد به دلیل تخلیه الکترواستاتیک بسیار آسان است.

عوامل محیطی

کارکردن برای مدت طولانی در محیطی با دمای بالا، رطوبت بالا یا گرد و غبار ممکن است باعث پیری خازن های الکترولیتی روی برد یا اکسید شدن کانکتورها شود که منجر به خطاهای متناوب می شود.

تداخل الکترومغناطیسی

اگر سیم کشی در کابین کنترل استاندارد نباشد، تداخل الکترومغناطیسی قوی ممکن است به خطوط ارتباطی برد کنترل متصل شود و باعث از بین رفتن بسته داده یا خطاهای بیت شود.

محصول مرتبطدوبارهستایش ها

سخت افزار مرتبط مستقیم

منبع تغذیه یونیت گیت KUC755AE117، تامین انرژی محرکه برای واحدهای قدرت کنترل شده توسط KUC755AE106

ماژول‌های توسعه ورودی/خروجی AI810، AO810، DI810، DO810، برای اتصال سنسورها و محرک‌ها در محل استفاده می‌شوند.

ماژول های ارتباطی مانند Profibus DP Master/Slave Module، Ethernet/IP Module که برای ادغام با برندهای مختلف سیستم های سطح بالا استفاده می شود.

بک پلن و قاب برای نصب و اتصال تمامی ماژول های سری KUC755

نرم افزار پشتیبانی

محیط توسعه یکپارچه رسمی ABB Automation Builder، مورد استفاده برای برنامه نویسی، پیکربندی، شبیه سازی، اشکال زدایی و نگهداری KUC755AE106

DriveComposer Pro به طور خاص برای تنظیم پارامتر، نظارت و تشخیص عیب تجهیزات درایو

دستگاه میزبان

مبدل های فرکانس ولتاژ متوسط ​​ABB ACS 1000 / ACS 5000 / MEGADRIVE
