ABB 3BHB004661R0101

بررسی اجمالی محصول

ABB KUC711AE101 یک ماژول برق داخلی اختصاصی و با کارایی بالا است که توسط ABB برای سری مدیریت و کنترل نیرو از خطوط تولید درایوهای صنعتی و اتوماسیون طراحی و تولید شده است.3BHB004661R0101یک دستگاه منبع تغذیه مستقل نیست که بتواند مستقیماً برای توزیع میدانی مورد استفاده قرار گیرد، اما عمیقاً در تجهیزات الکترونیکی قدرت پیچیده تر ABB به عنوان یک زیرسیستم عملکردی اصلی ادغام شده است. ماموریت اصلی این است که منبع تغذیه DC بسیار پایدار، ایزوله و خالص برای مدارهای درایو گیت دستگاه های نیمه هادی قدرت را فراهم کند. در سیستم‌های الکترونیک قدرت، کیفیت سیگنال درایو گیت مستقیماً سرعت کلید/خاموش، تلفات و قابلیت اطمینان دستگاه‌های کلید برق اصلی را تعیین می‌کند. و KUC711AE101 هسته انرژی است که عملکرد پایدار این لینک حیاتی را تضمین می کند.

ویژگی های عملکرد محصول

به عنوان یک منبع تغذیه واحد گیت اختصاصی، عملکردها و ویژگی های اصلی از نقش منبع تغذیه کلیدی در سیستم های الکترونیکی قدرت برای ارائه توان پاک برای درایورهای گیت مشتق شده است.

گیت نیمه هادی های قدرت به پالس های ولتاژ دقیق، سریع و ایزوله برای کنترل حالت های سوئیچینگ آنها نیاز دارد. راKUC711AE101وظیفه تبدیل انرژی الکتریکی از گذرگاه سیستم یا منبع تغذیه کمکی به یک ولتاژ DC کم نویز و با ثبات بالا، منحصراً برای استفاده توسط درایور گیت است.

ایزولاسیون الکتریکی و تضمین ایمنی

مدار درایو گیت باید از مدار برق اصلی ولتاژ بالا جدا شود تا از مدار کنترل ولتاژ پایین و ایمنی اپراتورها محافظت شود. این ماژول قدرت دارای یک ترانسفورماتور ایزولاسیون با ولتاژ بالا یا مبدل DC/DC است که این مانع جداسازی حیاتی را تضمین می کند.

قابلیت اطمینان و استحکام بالا

به عنوان یک محصول صنعتی ABB، این ماژول قدرت برای محیط های الکترومغناطیسی خشن طراحی شده است. KUC711AE101 باید بتواند در برابر تداخل dv/dt و di/dt بالا که هنگام سوئیچ شدن مدار برق اصلی ایجاد می‌شود، مقاومت کند و از پایداری خروجی خود اطمینان حاصل کند و از تحریک کاذب یا خرابی درایو به دلیل اختلالات برق جلوگیری کند.

طراحی فشرده و یکپارچه

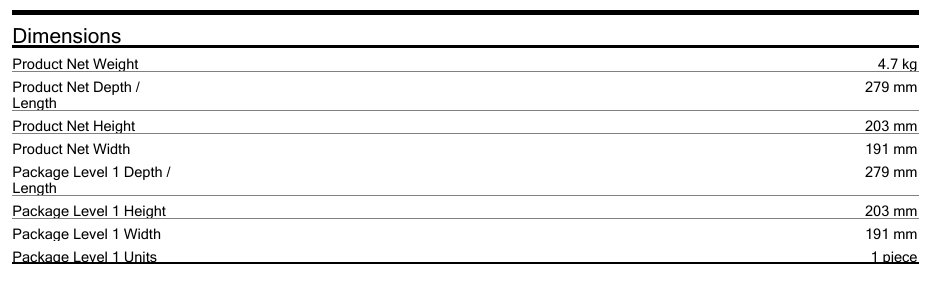

علیرغم وزن 4.7 کیلوگرم، اندازه نسبتاً جمع و جور است و ادغام در واحد قدرت مبدل فرکانس محدود شده را تسهیل می کند. این طراحی یکپارچه سیم کشی خارجی را کاهش می دهد و قابلیت اطمینان کلی و چگالی توان سیستم را افزایش می دهد.

تعمیر و نگهداری ساده سیستم

با ادغام عملکرد منبع تغذیه گیت در یک ماژول اختصاصی، هنگامی که یک خطای مربوط به درایو گیت در مجموعه PMAC رخ می دهد، کل واحد برق را می توان به سرعت و با دقت بدون نیاز به تعمیر مدار پیچیده برق تعویض کرد و زمان خرابی را به میزان قابل توجهی کاهش داد.

داستان سناریوی کاربردی

خاموش شدن تصادفی کمپرسور گاز ترک خوردگی کلید در کارخانه اتیلن

در واحد کراکینگ اتیلن یک کارخانه شیمیایی بزرگ، یک کمپرسور گاز ترک خوردگی کلیدی که توسط یک اینورتر ولتاژ متوسط ​​ABB هدایت می‌شد، ناگهان از کار افتاد و متوقف شد. کل خط تولید مجبور به قطع شد و در نتیجه تا چندین میلیون دلار در ساعت ضرر کرد. مهندسان در محل از نرم‌افزار عیب‌یابی استفاده کردند تا تشخیص دهند که رکورد خطا به خرابی منبع تغذیه درایو گیت اشاره دارد.

پس از بررسی های اولیه مشکوک به وجود مشکل در منبع تغذیه واحد گیت در داخل پاور یونیت اینورتر شد. این منبع تغذیه وظیفه تامین انرژی رانندگی به صدها ماژول IGBT موازی را بر عهده داشت. از آنجایی که کارخانه در نزدیکی ساحل واقع شده است، هوا حاوی مقادیر زیادی نمک است و تجهیزات برای سال‌ها به طور مداوم کار می‌کنند، خازن‌های الکترولیتی داخل منبع تغذیه ممکن است کهنه شده باشند، که باعث افزایش موج ولتاژ خروجی شده است، که باعث می‌شود آن را قادر به راه‌اندازی پایدار IGBT در شرایط بار بالا نداشته باشد و در نتیجه باعث ایجاد حفاظت شود.

تیم تعمیر و نگهداری بلافاصله ماژول منبع تغذیه گیت اصلی ABB KUC711AE101 3BHB004661R0101 مخصوص کارخانه را از انبار قطعات یدکی فعال کرد. پس از چندین ساعت تعویض اضطراری و آزمایش، کمپرسور با موفقیت دوباره راه اندازی شد و خط تولید به حالت عادی بازگشت. این حادثه نقش حیاتی ماژول منبع تغذیه اصلی کارخانه را در تضمین عملکرد بدون وقفه تجهیزات اصلی در صنایع فرآیند پیوسته برجسته می کند.
