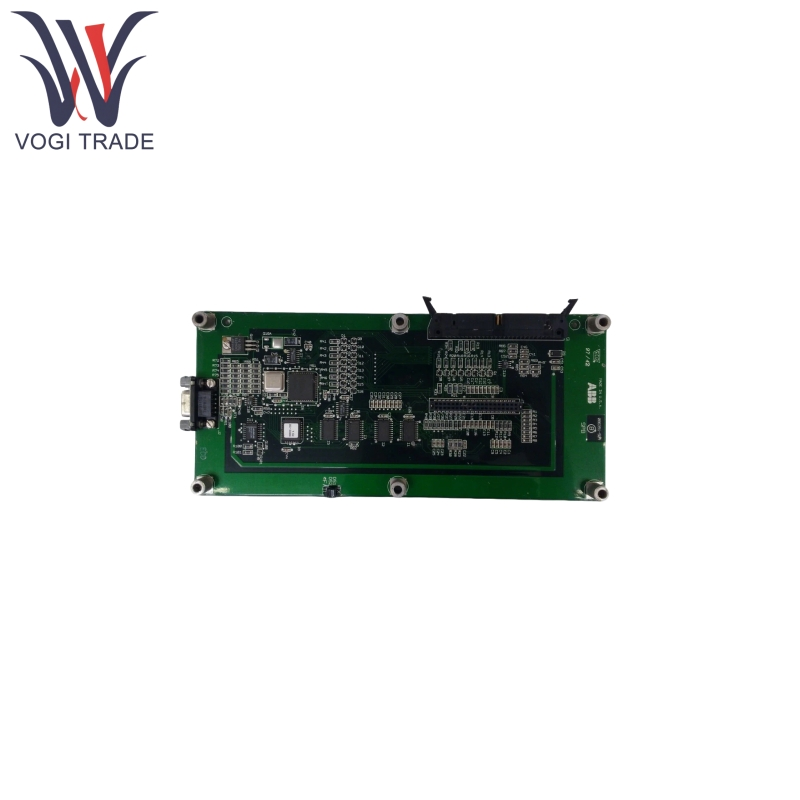

ABB 086351-004

ویژگی های محصول

ABB 086351-004 با چندین پروتکل ارتباطات صنعتی ، اتصال مستقیم به PLC و کنترل کننده های صنعتی برای انتقال داده های زمان واقعی و بازخورد فرمان سازگار است. رابط ارتباطی از قابلیت های قابل جابجایی داغ پشتیبانی می کند و تعمیر و نگهداری و گسترش را تسهیل می کند.

در تنظیمات تک دکمه یا چند دکمه ای موجود است ، هر دکمه می تواند به طور مستقل با پشتیبانی از تعویض مخاطب به طور معمول باز/عادی بسته برنامه ریزی شود تا الزامات منطق کنترل متنوعی را در خود جای دهد.

شاخص های LED یکپارچه بازخورد وضعیت در زمان واقعی (مانند فشار ، آزاد شده ، خرابی ارتباطات) را برای بهبود تعامل انسان و ماشین ارائه می دهند.

این محفظه از پلاستیک ABS مقاوم در برابر ضربه با امتیاز محافظت از IP20 ، مقاومت در برابر گرد و غبار و ورود جامد کوچک در حالی که تحمل درجه حرارت بالا/پایین و محیط های لرزش دارد ، استفاده می کند.

پارامترهای محصول

جزئیات زیر برای ABB 086351-004 است

پارامترهای الکتریکی

ولتاژ ورودی: 10-30VDC (پشتیبانی ولتاژ گسترده ، سازگار با اکثر منبع تغذیه صنعتی).

رتبه بندی تماس: حداکثر بار 2a@30VDC (بار مقاومت) ، از محافظت از آزادراه بار القایی پشتیبانی می کند.

نرخ ارتباطات: پیش فرض 9600bps ، قابل تنظیم از طریق پیکربندی نرم افزار (دامنه 1200-115200bps).

پارامترهای مکانیکی

نیروی فعال سازی: 3-5N (طراحی ارگونومیک عملکرد تصادفی را کاهش می دهد).

طول عمر: عمر مکانیکی 1 میلیون چرخه ، عمر الکتریکی 500000 ≥ چرخه.

روند استفاده

عمل فیزیکی

هنگامی که دکمه ABB 086351-004 فشرده می شود ، ساختار مکانیکی داخلی یک میکروسوچ را تحریک می کند ، مخاطبین را می بندد و از طریق رابط سریال سیگنال دیجیتال ارسال می کند. پس از انتشار ، به طور خودکار تنظیم مجدد می شود و سیگنال خاتمه می یابد.

مکانیسم ارتباطی

لایه پروتکل:

پروتکل پیش فرض MODBUS RTU با پشتیبانی از کدهای عملکرد 0x01 (وضعیت سیم پیچ را بخوانید) ، 0x05 (سیم پیچ واحد) و غیره.

پیکربندی آدرس:

هر دکمه یک آدرس برده منحصر به فرد (1-247) را از طریق سوئیچ های DIP پیکربندی می کند و از آبشار چند دستگاهی پشتیبانی می کند.

قالب داده ها:

8 بیت داده ، 1 بیت توقف ، برابری (قابل تنظیم).
