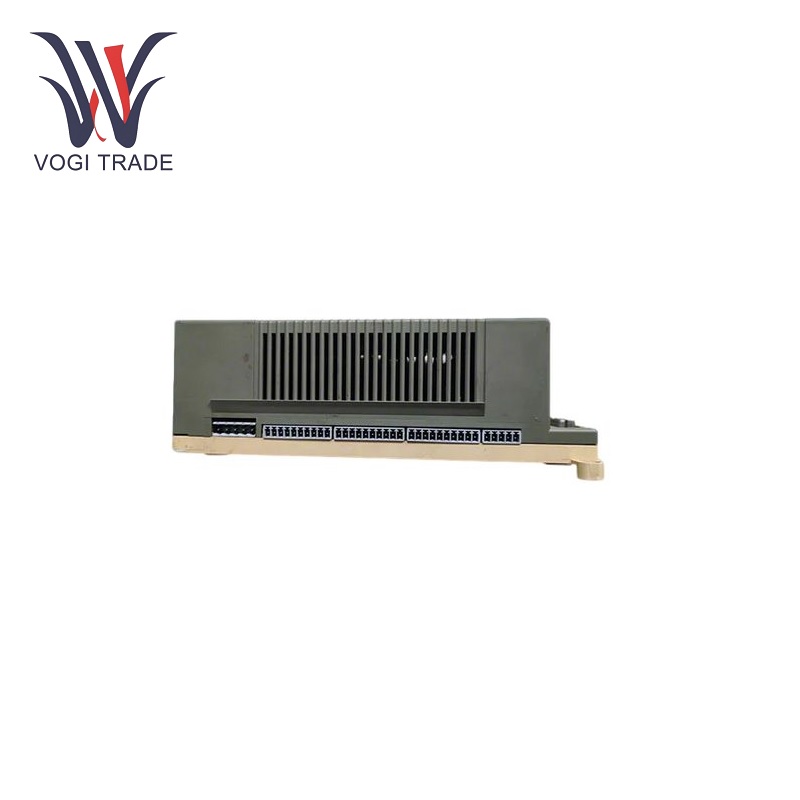

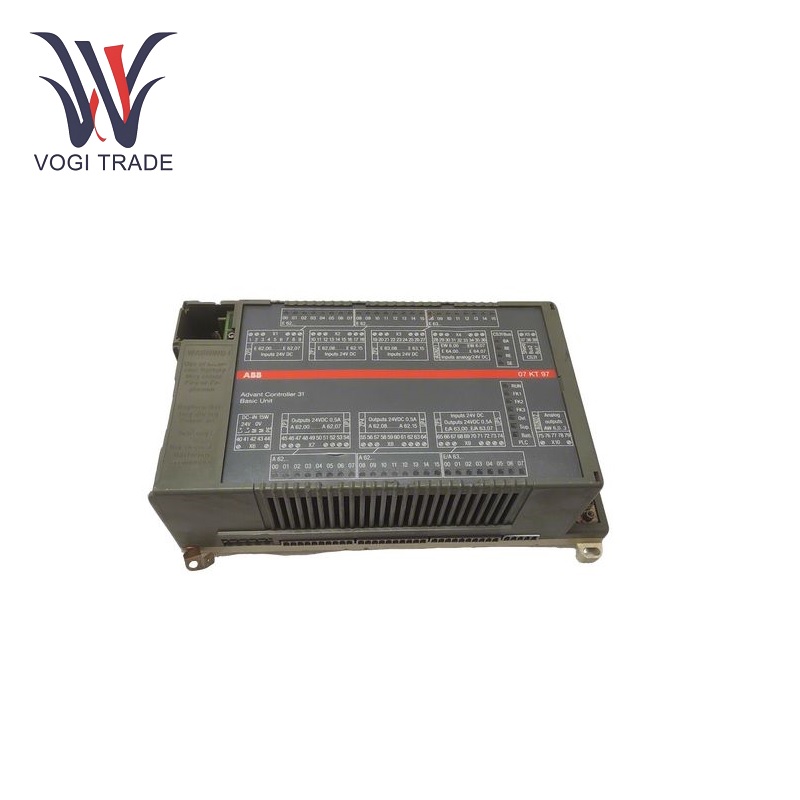

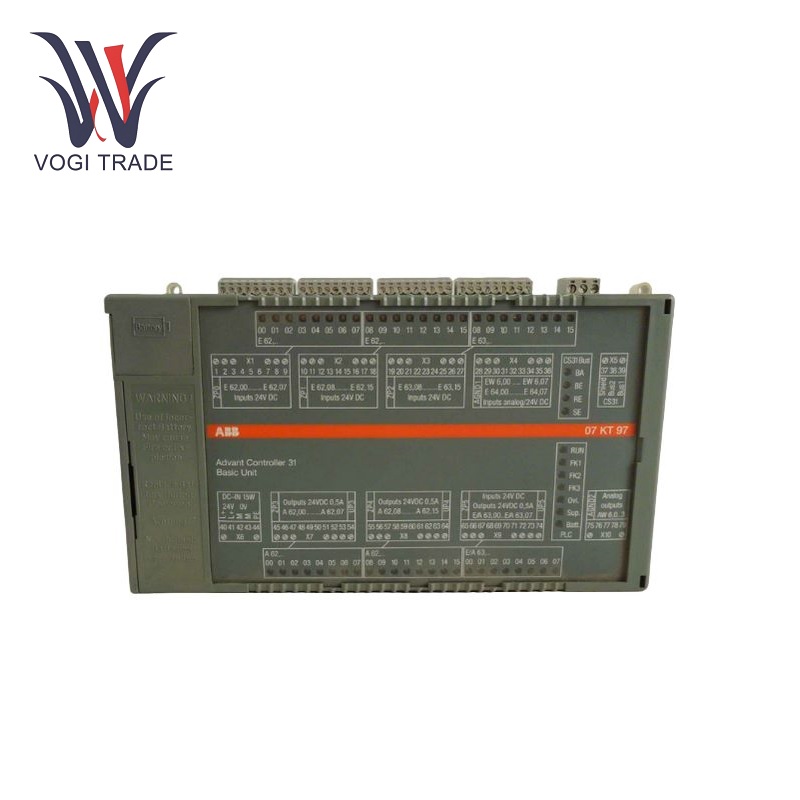

شکل 07KT97

پارامترهای کاری

منبع تغذیه:ولتاژ منبع تغذیه ABB 07KT97 24 ولت DC است که عملکرد پایدار و قابل اعتماد تجهیزات را تضمین می کند.

ظرفیت ذخیره سازی:مجهز به 480 کیلوبایت حافظه برنامه های کاربر و 256 کیلوبایت حافظه داده های کاربر (Flash EPROM) می تواند برای ذخیره برنامه های کنترلی پیچیده و داده های مربوط به آنها استفاده شود.

نقاط ورودی/خروجی:24 ورودی 24 Vdc ایزوله الکتریکی، به 8 گروه (در مجموع 3 گروه) تقسیم شده است. 2 گروه از 8 خروجی ترانزیستور ایزوله الکتریکی (در مجموع 16) و 1 گروه از 8 ورودی/خروجی دیجیتال ایزوله الکتریکی را اضافه می کند. علاوه بر این، دارای 1 گروه از 8 ورودی آنالوگ است که هر کدام را می توان به عنوان مقدار اندازه گیری محدوده های مختلف (0...10 V، 0...5 V، +10 V، +5 V، 0) پیکربندی کرد. ..20 میلی آمپر، 4...20 میلی آمپر، Pt100 (2 سیم یا 3 سیم) یا ورودی دیفرانسیل یا دیجیتال). همچنین دارای 1 مجموعه از 4 خروجی آنالوگ است که می تواند به صورت جداگانه به صورت 0...10V، 0...20mA یا 4...20mA پیکربندی شود.

رابط ها:ویژگی های 07KT97 رابط های سریال COM1 و COM2 می توانند به عنوان رابط های Modbus برای برنامه نویسی و عملکردهای آزمایشی استفاده شوند. کوپلرهایی مانند 07 KP90 (RCOM)، 07 KP93 (2 x Modbus) و 07 MK92 (قابل برنامه ریزی رایگان) از طریق رابط موازی قابل اتصال هستند. علاوه بر این، شامل یک شمارنده با سرعت بالا با عملکردهای قابل تنظیم متعدد و یک ساعت بی‌درنگ است.

ویژگی های محصول

منطق کنترل انعطاف پذیر:ABB 07KT97 به عنوان یک دستگاه قابل برنامه ریزی، امکان ایجاد برنامه های کنترل سفارشی برای نیازهای اتوماسیون منحصر به فرد را فراهم می کند. این امکان تنظیم دقیق فرآیندهای صنعتی، تجهیزات و سیستم ها را با نیازهای عملیاتی مختلف فراهم می کند.

چندین گزینه ارتباطی:این پلتفرم از پروتکل‌های ارتباطی دیگر (مانند Profibus، CANopen، DeviceNet، Arcnet) برای تسهیل یکپارچه‌سازی و ارتباط با سایر دستگاه‌ها و سیستم‌ها در شبکه‌های صنعتی پشتیبانی می‌کند. به اشتراک گذاری یکپارچه داده ها، نظارت و کنترل در زمان واقعی را تسهیل می کند، بنابراین پشتیبانی بهینه را برای ساختارهای پیچیده اتوماسیون فراهم می کند.

فضای حافظه:فناوری ریزپردازنده نیز قدرتمند است. این می تواند داده های عملیات استقرار، پارامترهای پیکربندی و داده های تاریخی را پردازش و ذخیره کند و اطلاعات مفیدی را برای بهینه سازی فرآیند و عیب یابی ارائه دهد.

عملکرد تشخیصی هوشمند:روشی موثر برای تعیین محل عیوب و نقص در سیستم ارائه می دهد. نظارت بر زمان واقعی ورودی ها، خروجی ها و اجزای داخلی به کاربران اجازه می دهد تا به سرعت تعمیر و نگهداری را انجام دهند تا زمان خرابی را به حداقل برسانند.

گسترش مدولار:ABB 07KT97 از طراحی رابط ماژولار و قابل تنظیم استفاده می‌کند که می‌تواند به راحتی توسط ماژول‌های ورودی/خروجی اضافی یا واحدهای عملکردی گسترش یابد تا نیازهای متغیر برنامه و گسترش سیستم را برآورده کند.

محدوده کاربرد

اتوماسیون صنعتی:ABB 07KT97 برای کنترل متوالی و مونتاژ و جابجایی مواد در خطوط تولید صنعتی استفاده می شود. قادر به کنترل موتورها، پمپ ها، نوار نقاله ها و سایر تجهیزات برای ارائه تولید کارآمد و قابل اعتماد است.

سیستم برق هوشمند:در سیستم های تولید، توزیع و مدیریت برق برای نظارت بر توان، کنترل بار و کنترل رله حفاظتی و غیره استفاده می شود. به بهینه سازی مصرف برق و حفظ پایداری و قابلیت اطمینان شبکه کمک می کند.

صنایع شیمیایی و پتروشیمی:برای کنترل فرآیند در کارخانه ها و پالایشگاه های شیمیایی مانند دما، فشار، جریان و کنترل سطح سیالات مختلف استفاده می شود. تولید مواد شیمیایی شامل فرآیندهای پیچیده ای است که برای عملکرد ایمن و کارآمد به فرآیندهای شیمیایی نیاز دارد.

اتوماسیون ساختمان:ایده آل برای سیستم های مدیریت هوشمند ساختمان برای مدیریت روشنایی، گرمایش، تهویه و تهویه مطبوع (HVAC)، کنترل دسترسی و سایر خدمات ساختمان برای بهبود بهره وری انرژی و راحتی ساکنین.

رباتیک و کنترل حرکت:می تواند در سیستم های رباتیک برای مدیریت حرکت و عملکرد ربات ها، تسهیل موقعیت یابی، مسیریابی و عملیات در مناطقی مانند جوشکاری، رنگ آمیزی و جابجایی مواد ادغام شود.
